    Замена коленвала на моторе «Вихрь»

    Год: 1974. Номер журнала «Катера и Яхты»: 50 (Все статьи)
              0


    В соответствии с инструкцией по эксплуатации всех моделей моторов «Вихрь» замену коленчатых валов и их коренных подшипников рекомендуется производить в специализированных (гарантийных) мастерских. Для моторов, находящихся в периоде гарантийной эксплуатации, это условие строго обязательно, и его нарушение ведет к снятию гарантии с мотора. Такая рекомендация не случайна и обусловлена наличием в мастерских опытного технического персонала, необходимых специальных приспособлений и инструментов, что крайне важно для выполнения этой ответственной операции.

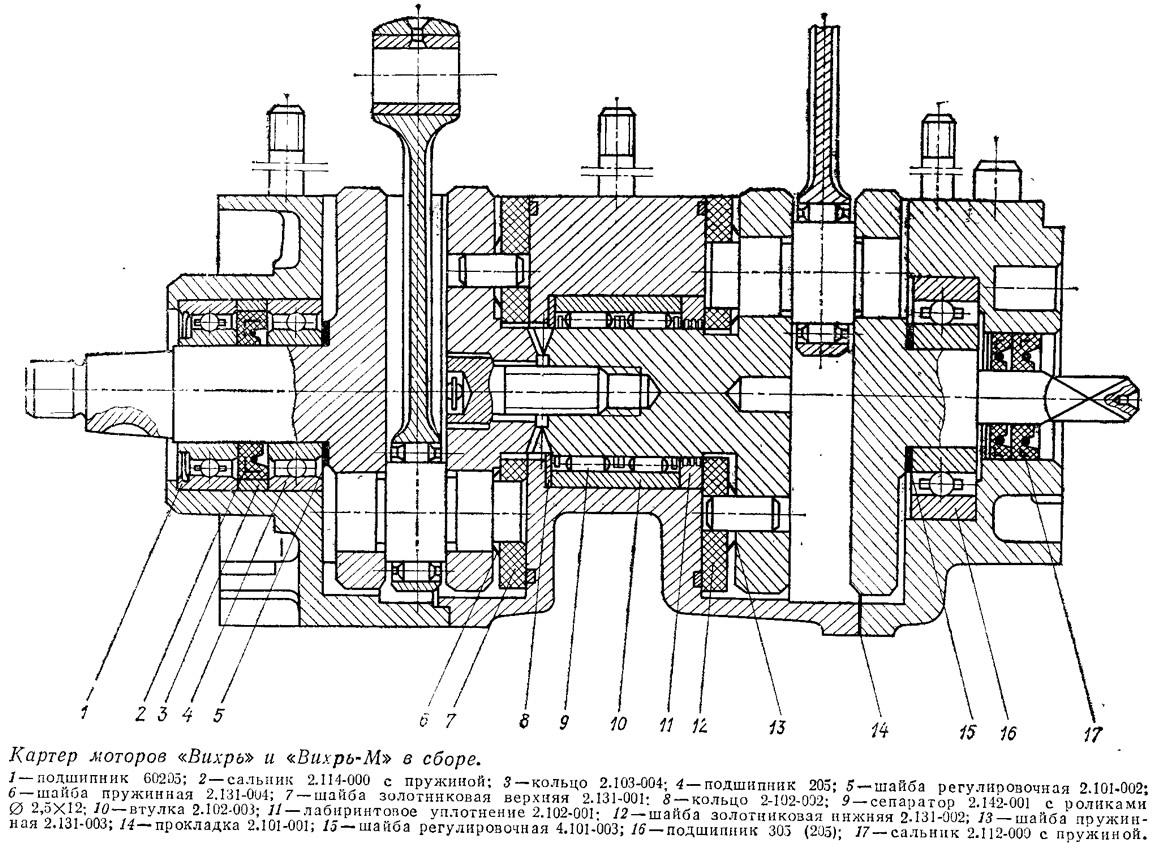

    Информация об изображенииКартер моторов «Вихрь» и «Вихрь-М» в сборе
    Картер моторов «Вихрь» и «Вихрь-М» в сборе

    Однако при достаточном опыте, изготовив несколько простых приспособлений, можно успешно и грамотно заменить изношенные коленчатый вал и подшипники и в домашних условиях.

    Чтобы приступить к этой работе, нужно, руководствуясь инструкцией, разобрать двигатель и снять верхнюю и нижнюю крышки картера. Дальнейшую разборку и разъединение половин коленвала нужно выполнять, только используя приспособление для удержания коленвала от проворачивания и специальный ключ для отвинчивания стяжного болта. Удержание коленвала за нижний квадрат в тисках недопустимо, так как возможен проворот шатунного пальца в щечках коленвала и порча вполне еще работоспособной детали.

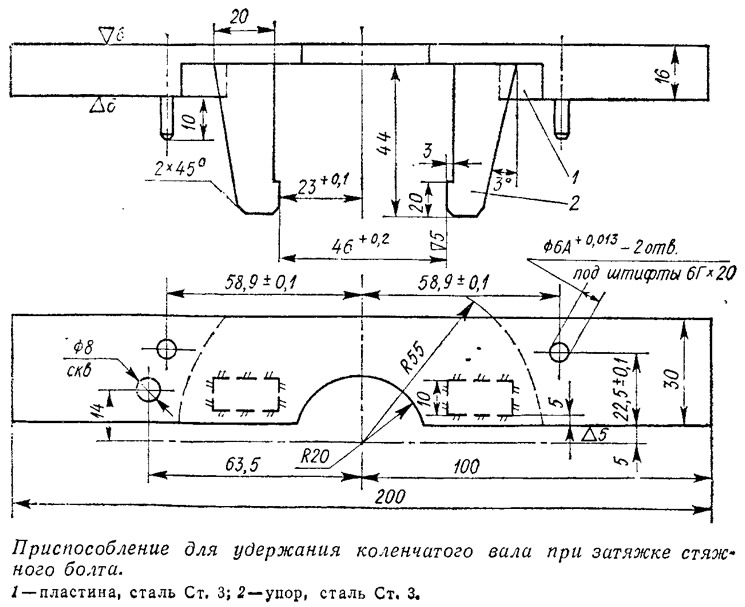

    Информация об изображенииПриспособление для удержания коленчатого вала при затяжке стяжного болта
    Приспособление для удержания коленчатого вала при затяжке стяжного болта

    Перед отворачиванием стяжного болта удаляется длинный шплинт, контрящий болт в щечке полуоси коленвала верхнего цилиндра, болт выворачивается специальным ключом и обе половинки вала с золотниками снимаются со средней опоры. Затем средняя опора ставится лабиринтовым уплотнением вниз и ударами по кольцу 2.102—002 выколоткой из мягкого металла (меди, алюминия), вставленной в специальные прорези картера, удаляется уплотнение и наружное кольцо со средним игольчатым подшипником. Подшипники верхней и нижней коренных опор также вынимаются при помощи выколоток, причем предварительно из нижней крышки картера удаляются уплотнительные манжеты.

    Промыв подшипники в бензине, следует убедиться в возможности их дальнейшего использования: отсутствии выкрашивания на беговых дорожках, шариках и иголках, целости сепараторов, свободном вращении без треска и заеданий, отсутствии радиального и осевого люфтов. После четырех-пятилетней эксплуатации, как правило, подшипники верхней и нижней коренных опор нуждаются в замене. Допустимый радиальный зазор у подшипников № 205, 305 и 60205 может быть от 0,010 до 0,024.

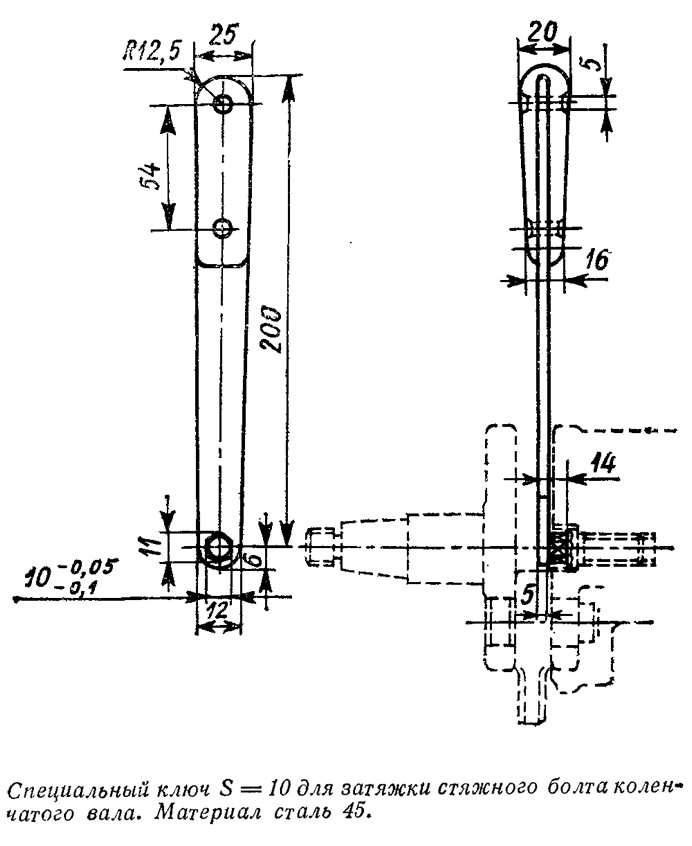

    Информация об изображенииСпецключ для затяжки стяжного болта коленвала
    Спецключ для затяжки стяжного болта коленвала

    Какой же коленвал можно признать годным к дальнейшему использованию?

    В бронзовой втулке малой головки шатуна не должно быть надиров, следов трения по торцам и проворота втулки в шатуне. Шатуны должны свободно вращаться на пальцах кривошипов без каких-либо заеданий и торможения. Через боковые прорези в большой головке нужно тщательно проверить состояние роликов (отсутствие повреждений рабочих поверхностей).

    Коренные шейки коленчатого вала не должны иметь выработки на рабочих диаметрах. Размеры эти должны быть в пределах: диаметр верхней шейки — 25-0,008-0,022 мм, средней — 35 ±0,008 мм, нижней — 25-0,008-0,022мм. Допустимый радиальный зазор в подшипнике средней опоры — 0,017÷0,053.

    Осмотрев все детали и заменив изношенные, приступаем к сборке двигателя. Само собой разумеется, что при сборке нужно тщательно следить за чистотой деталей и рабочего места.

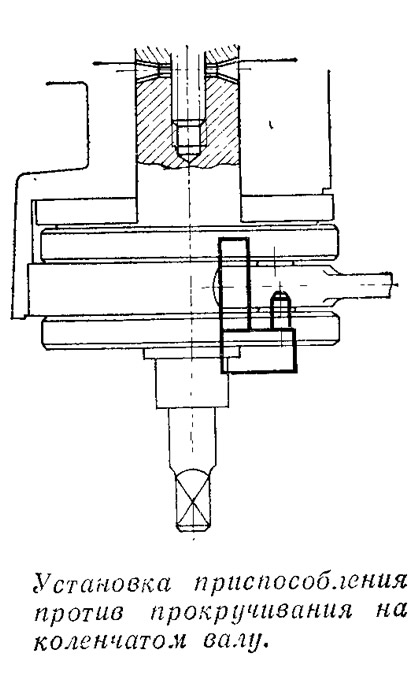

    Информация об изображенииУстановка приспособления против прокручивания на коленчатом валу
    Установка приспособления против прокручивания на коленчатом валу

    Сборка картера начинается с запрессовки в него подшипников: вначале они прессуются в крышки и среднюю опору, а потом крышки надеваются на среднюю часть картера, собранную с коленчатым валом, и соединяются с ней. В верхнюю крышку одновременно запрессовываются два шариковых подшипника — 60205 и 205 с установленным между ними сальником 2.214-000 в распорном кольце (втулке) 2.103-004. Делается это так: подшипник 60205 кладется защитной шайбой вниз и его полость заполняется смазкой ЦИАТИМ-201, которая обеспечит необходимую смазку подшипника в течение всего ресурса двигателя.

    Затем на него сверху устанавливается распорное кольцо 2.103-004 со вставленным сальником 2.214-000 пружинкой кверху и подшипник 205. Нагретая в течение 5 мин до 60—80° верхняя крышка ставится полостью кривошипной камеры вверх и посадочное место под подшипник смазывается автолом. В пакет подшипников вставляется внутренняя оправка, имеющая упор в наружное кольцо подшипника, и весь узел прессуется в гнездо до упора в буртик. Подшипник нижней коренной опоры (205 у мотора «Вихрь» и 305 у мотора «Вихрь-М») запрессовывается также в предварительно нагретый картер упором в наружное кольцо подшипника. Сальники 2.112-000 нижней кривошипной камеры заполняются смазкой ЦИАТИМ-201 и вставляются в гнезда так, чтобы обе пружины были направлены наружу.

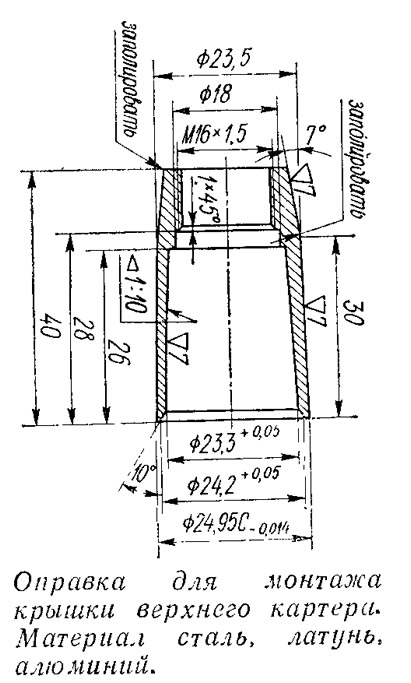

    Информация об изображенииОправка для монтажа крышки верхнего картера
    Оправка для монтажа крышки верхнего картера

    На следующем этапе приступаем к монтажу узла подшипника средней опоры. Вначале в гнездо до упора в буртик ставится кольцо 2.102-002. Затем прессуется втулка 2.102-003, предварительно смазанная автолом, до упора в кольцо 2.102-002 (картер перед запрессовкой также нагревается). После этого в оба сепаратора 2.142-001 вставляются ролики 2,5 X 12 и вместе с ними устанавливаются во втулке. Остается запрессовать лабиринтовое уплотнение 2.102-001 до упора во втулку и все подшипниковые узлы коренных опор смонтированы.

    Теперь можно приступать к установке коленвала. На выступающий из щеки нижней полуоси коленвала палец шатуна надевается пружинная шайба 2.131-004, а на штифт — пружинная шайба 2.131-003 (выпуклой стороной в сторону щеки) и нижняя золотниковая шайба (скосом в сторону щеки). Полуось осторожно вводится в подшипник средней опоры со стороны лабиринтового уплотнения. Аналогично устанавливается золотниковая шайба 2.131-001 на верхнюю полуось коленвала. Скос шайбы также должен быть направлен к щеке верхней полуоси.

    Затем верхняя полуось вставляется в среднюю часть картера со стороны верхнего фланца. При этом необходимо расположить полуоси так, чтобы риски, нанесенные на наружном диаметре щек, были расположены по одной прямой вдоль оси коленчатого вала. После этого полуоси стягиваются болтом, находящимся на коленчатом валу. Удерживать коленчатый вал от проворота можно только специальным приспособлением и при этом следить, чтобы не выпали пружинные шайбы золотников.

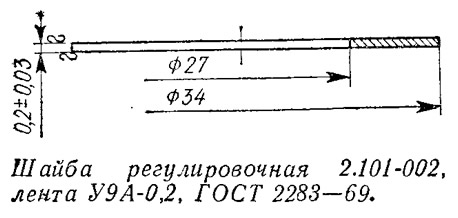

    Информация об изображенииШайба регулировочная 2.101-002
    Шайба регулировочная 2.101-002

    Стяжной болт затягивается специальным ключом до совпадения отверстий под шплинт, проходящих через щеку коленчатого вала и головку стяжного болта. Перетягивать сверх совпадения отверстий и затем ослаблять стяжной болт нельзя.

    После совпадения отверстий необходимо вставить шплинт ∅3,2X50, произвести его легкую усадку, без деформации головки, и развести концы вдоль щеки в противоположные стороны, обрезав их, если они чрезмерно длинны. Чтобы определить толщину регулировочных шайб, необходимых для обеспечения осевого перемещения коленчатого вала, производится предварительная сборка всего картера.

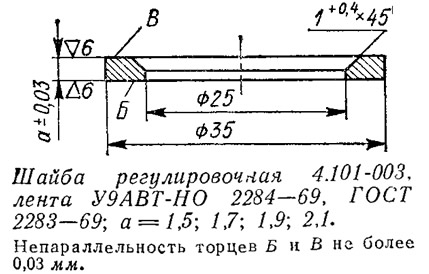

    Информация об изображенииШайба регулировочная 4.101-003
    Шайба регулировочная 4.101-003

    Для этого его верхняя крышка с прокладкой 2.101-001 напрессовывается на коленчатый вал и стягивается со средним картером при помощи трех симметрично расположенных болтов. Затем между буртиком нижней цапфы коленвала и подшипником фаской в сторону коленвала устанавливается одна из шайб: 4.101-003 (у моторов «Вихрь-М») или 2.101-002 (у моторов «Вихрь»), Нижняя крышка также напрессовывается па коленчатый вал и крепится через прокладку 2.101-001 к средней части картера при помощи трех симметрично расположенных болтов. Картер устанавливается плоскостью крепления цилиндров вверх и шатунная шейка нижнего шатуна также выводится вверх (в положение ВМТ). Коленчатый вал перемещается (отжимается) сначала, например, к нижнему коренному подшипнику, затем к верхнему и индикатором замеряется величина перемещения.

    По результатам полученных замеров подбирается толщина регулировочной шайбы 4.101-003 под нижнюю крышку (шайба ставится обязательно) и 2.101-002 под верхнюю крышку (при необходимости). Допустимое осевое перемещение коленчатого вала должно быть в пределах 0,05÷0,3 мм.

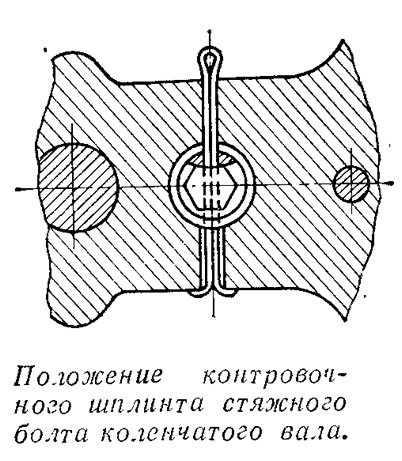

    Информация об изображенииПоложение контровочного шплинта стяжного болта коленвала
    Положение контровочного шплинта стяжного болта коленвала

    После этого верхняя и нижняя крышки картера снимаются, на коленчатый вал ставятся подобранные шайбы, прокладки 2.101-001 смазываются герметиком и устанавливаются на фланцы картера. Проверяется совпадение отверстий в них и во фланцах, верхняя и нижняя крышки картера окончательно напрессовываются и затягиваются все болты крепления. Рекомендуется повторно проверить осевое перемещение.

    Напрессовку верхней крышки картера на коленчатый вал, как при предварительной, так и при окончательной сборке, необходимо производить с навернутой на резьбу хвостовика коленчатого вала специальной конусной оправкой, которая предотвращает спадание пружины с сальника 2.214-000 при монтаже. Оправка изготавливается так, чтобы в месте перехода конуса в шейку коленвала отсутствовал уступ. Дальнейшая сборка двигателя выполняется по инструкции.

    Следует предупредить любителей, производящих ремонт самостоятельно, что раскомплектовывать полуоси коленчатого вала, а также детали картера (верхнюю, среднюю и нижнюю части) нельзя, так как на заводе посадочные поверхности под подшипниковые узлы в них обрабатываются совместно (в сборе) и при замене одной какой-нибудь части нарушается соосность.
