    Год: 1984. Номер журнала «Катера и Яхты»: 108 (Все статьи)
              0


    Многие владельцы «Крыма», стараются заменить штатные ДУ с бесконечным тросом, которыми комплектовалась до недавнего времени мотолодка, более простыми и удобными в обращении ДУ от других лодок либо самодельными. Это связано с тем, что подсоединение ДУ «Крыма» к мотору не очень удобно, занимает много времени, исполнительный механизм крепится на румпеле мотора. Румпель со временем разбалтывается в местах крепления, кроме того, с присоединенным ДУ вращать его вручную нелегко, если требуется регулировать обороты двигателя, находясь на корме.

    Хочу предложить вариант переделки ДУ для возможности использовать традиционную схему с возвратной пружиной. Для этого необходимо снять одну половину корпуса управления с рукояткой, предназначенную для регулирования газа (см. рис.), разрубить трос пополам и убрать исполнительный механизм, надевающийся на румпель. Одну половину троса в боуденовской оболочке следует оставить закрепленной в пазу рукоятки управления, вторую — убрать. В проточку, которая имеется в рукоятке, необходимо поместить навитую из рояльной проволоки диаметром 2 мм пружину.

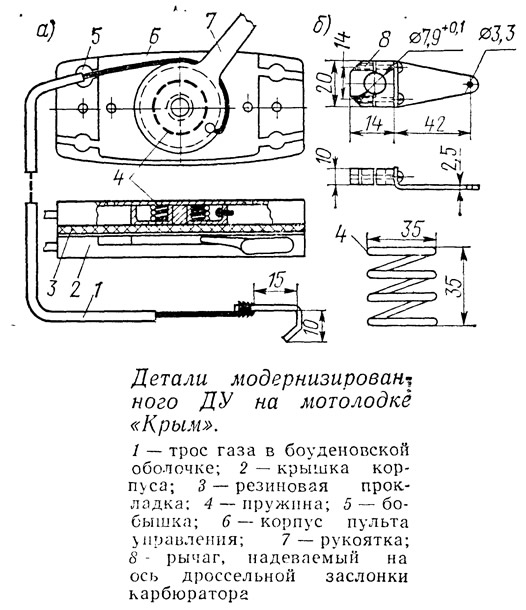

    Информация об изображенииДетали модернизированного ДУ на мотолодке «Крым»
    Детали модернизированного ДУ на мотолодке «Крым»

    При сборке корпуса ДУ требуется проложить резиновую прокладку толщиной 4—5 мм со стороны рукоятки газа. Пружина прижимает плоскость рукоятки к резине, создавая тем самым необходимое трение, противодействующее усилию возвратной пружины, поставленной на ось рычага дроссельной заслонки и работающей на скручивание (см. «КЯ» №104).

    Второй конец троса рекомендую снабдить крючком из 3-миллиметровой рояльной проволоки, который следует прикрепить к тросу бандажом из медной проволоки, а затем пропаять. Крючок легко и быстро зацепляется за рычаг газа. При необходимости максимальные и минимальные обороты регулируются поворотом рычага относительно оси, если ослабить винт М4, или перекладкой бобышки троса в другой паз рукоятки управления. Рычаг на «Вихре-М» можно расположить либо внутри поддона (румпель снят), либо снизу, поставив упор для боудена в прилив поддона.

    Переделанное таким образом ДУ на двух «Крымах» с «Вихрями-М» безотказно работает уже в течение нескольких навигации; оно удобно в обращении.
