    Крейсерско-гоночная яхта CR-8

    Год: 1963. Номер журнала «Катера и Яхты»: 1 (Все статьи)
              0


    Опыт постройки яхт CR-8 в Европе показал, что существующие правила позволяют создать вполне современную крейсерную яхту этого класса, которая с успехом может участвовать не только в классных гонках, но и в гандикапе.

    Яхта, спроектированная в Центральной лаборатории спортинвентаря (ЦЛСИ) инж. Т. И. Киселевым, имеет следующие основные характеристики:

    Длина наибольшая, м12,7
    Длина по KBЛ, м8,25
    Ширина наибольшая, м2,616
    Осадка, м1,87
    Средняя высота надводного борта, м0,87
    Водоизмещение, т6,72
    Обмерная площадь парусности, м255
    Коэффициенты полноты:
    δ0,177
    υ0,714
    β0,340
    φ0,522

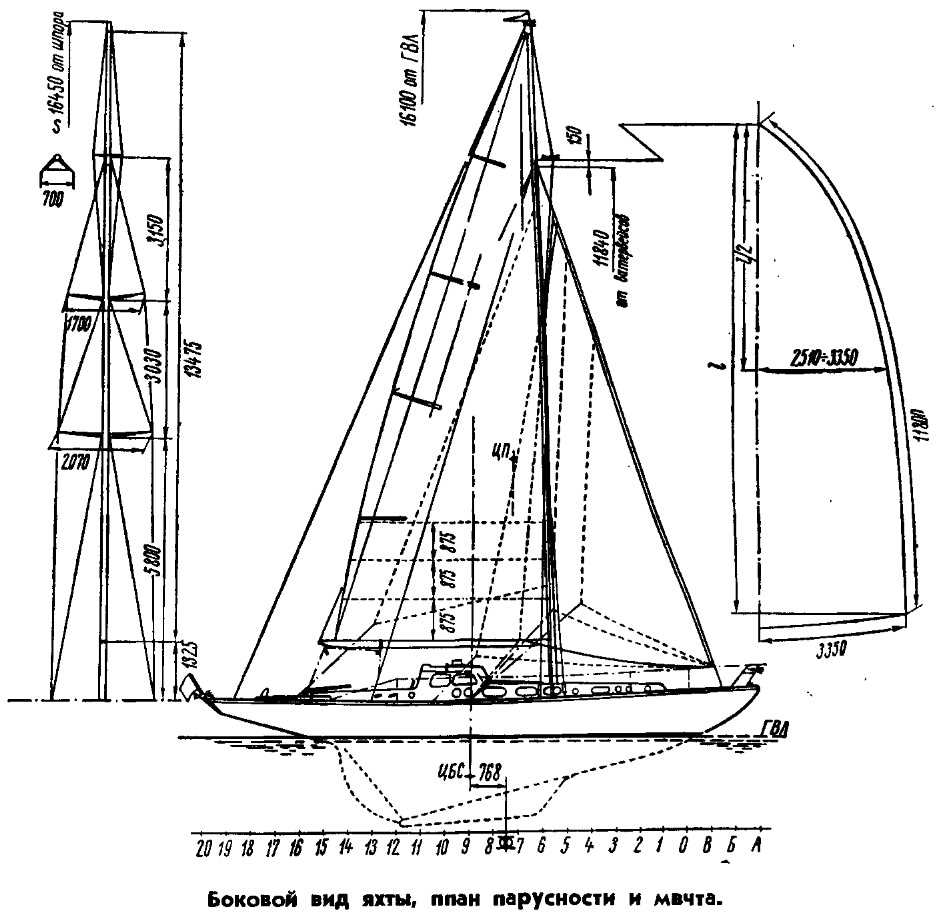

    Информация об изображенииБоковой вид яхты
    Боковой вид яхты

    Обводы яхты выбраны по опыту проектирования и эксплуатации яхт класса Л-4, а также на основе обработки большого количества данных об обводах зарубежных яхт крейсерских и крейсерско-гоночных классов.

    Конструкция корпуса выполнена в соответствии с Правилами постройки и классификации деревянных яхт Ллойда с широким применением клееных конструкций, а также фанеры. Дубовый ламинированный штевень, выклеенный в одно целое с килевой балкой, соединен с аналогично выклеенными ахтерштевнем и контртимберсом. Поперечный набор, состоящий из основных шпангоутов и двух гнутых промежуточных в каждой шпации, усилен переборками из бакели-зированной фанеры. Флоры — стальные; палубный набор — нормальной схемы; обшивка — клееная из реек на нагелях. Палуба — фанерная.

    Информация об изображенииТеоретический чертеж яхты
    Теоретический чертеж яхты

    Надстройка имеет клееные комингсы и фанерную крышу. Рангоут яхты (деревянный, клееный, коробчатого сечения) поддерживается стоячим такелажем из нержавеющей стали.

    На яхте имеется пять спальных мест стационарного типа: три — в салоне и два — по бортам в районе кокпита.


    Камбуз, расположенный в носовой части надстройки, оборудован двумя газовыми горелками на карданном подвесе. Газовые баллоны размещены под кокпитом. Гальюн и умывальник находятся между салоном и камбузом. Штурманский стол расположен у входа в рубку в приподнятой части надстройки.

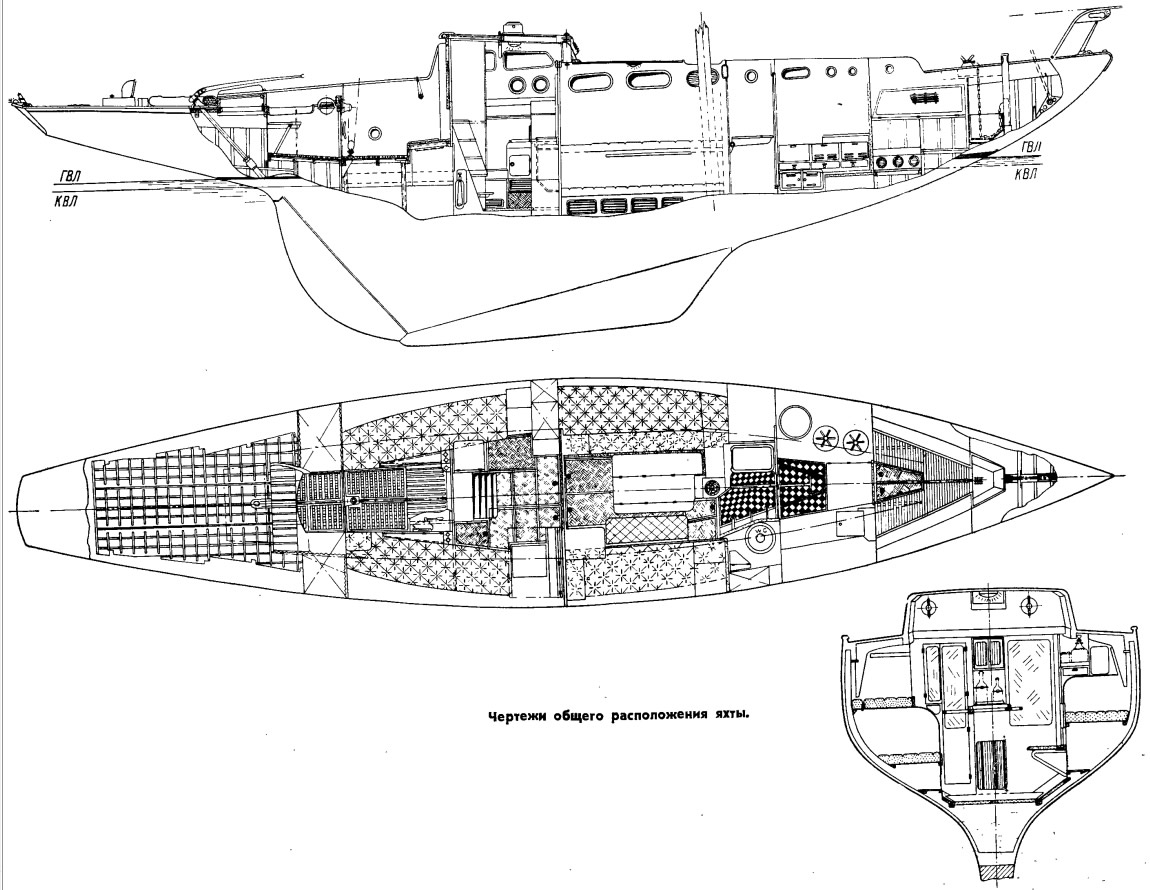

    Информация об изображенииЧертеж общего расположения
    Чертеж общего расположения

    Кокпит — самоотливной с поперечной банкой для компаса и погона гика-шкотов.

    Яхта снабжена осушительным ручным насосом с коллектором, естественной системой вентиляции (с приемниками типа «Дорадо», предохраняющими от попадания воды), электрическим освещением, водяной системой (с цистерной емкостью 126 л) и холодильником.

    На яхте возможна установка вспомогательного двигателя мощностью 6—15 л. с.
