    Проект многоцелевого мореходного катера

    Год: 1977. Номер журнала «Катера и Яхты»: 68 (Все статьи)
              0


    Существует большая потребность в многоцелевом мореходном катере, который мог бы развозить рабочих или экскурсантов, обслуживать соревнования по парусному спорту и т. д. и т. п. Проанализировав многочисленные и зачастую противоречивые требования к такому судну, мы следующим образом определили его основные черты. Катер должен принимать на борт до 20 чел. (экипаж 1—2 чел.), сохраняя при этом остойчивость, соответствующую требованиям Речного Регистра РСФСР к судам класса «О», и имея скорость хода порядка 18 уз.

    Основные данные катера

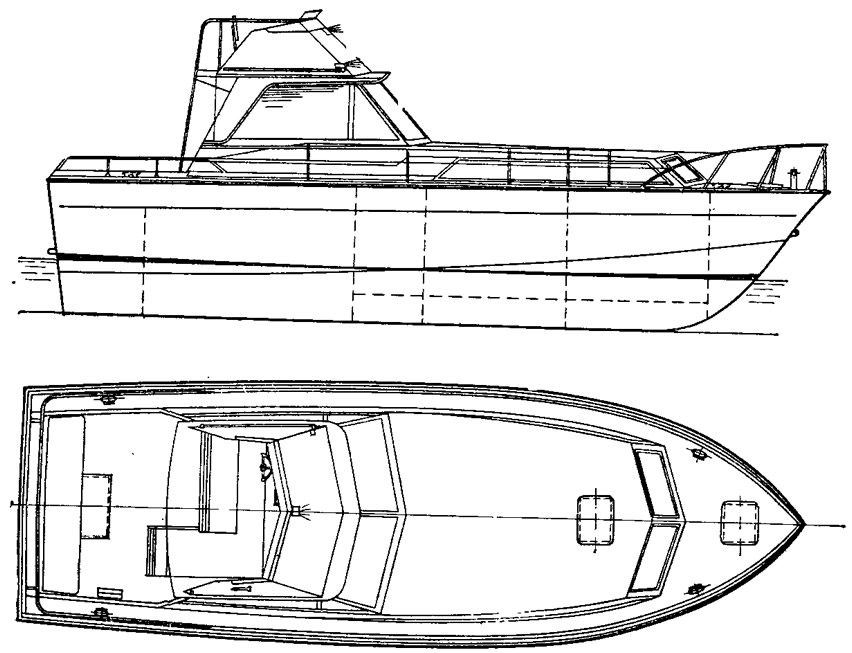

    Информация об изображенииОбщее устройство многоцелевого катера
    Общее устройство многоцелевого катера

    Длина наибольшая, м10,85
    Длина расчетная, м9,70
    Ширина, м3,52
    Высота борта, м1,96
    Осадка по КВЛ, м0,75
    Водоизмещение, т8,8
    Пассажировместимость, чел.20
    Скорость, уз19

    Необходимо иметь не менее двух изолированных помещений — для пассажиров и экипажа, а также камбуз, гальюн, умывальник (желательно душ). Следует предусмотреть мостик, улучшающий обзор; на нем могут работать судьи соревнований, дежурить работники ОСВОДа; с площадки мостика должно быть удобно переходить на другие суда с высотой надводного борта около 2 м. Площадь палубы должна быть достаточной для размещения обслуживающего персонала на парусных гонках и зрителей; следует предусматривать трап и площадку для работы с людьми, находящимися на низкобортных судах, или пострадавшими на воде. Движитель должен быть безопасным для плавающих в воде людей, способным работать и на мелководье.

    Этому комплексу требований во многом соответствует проект, разработанный в студенческом кружке малотоннажного судостроения Ленинградского института водного транспорта по просьбе Ленинградского экспериментального завода спортивного судостроения.


    Для обеспечения мягкого хода на волнении применены выпукло-ки-леватые обводы днища с развитой скулой. В качестве основного конструкционного материала выбран стеклопластик. Главный двигатель — дизель «ЗД6Н» мощностью 235 л. с., распространенный на речном флоте (для увеличения скорости хода можно установить дизель «ЗД20»); в качестве движителя предусмотрен водомет.

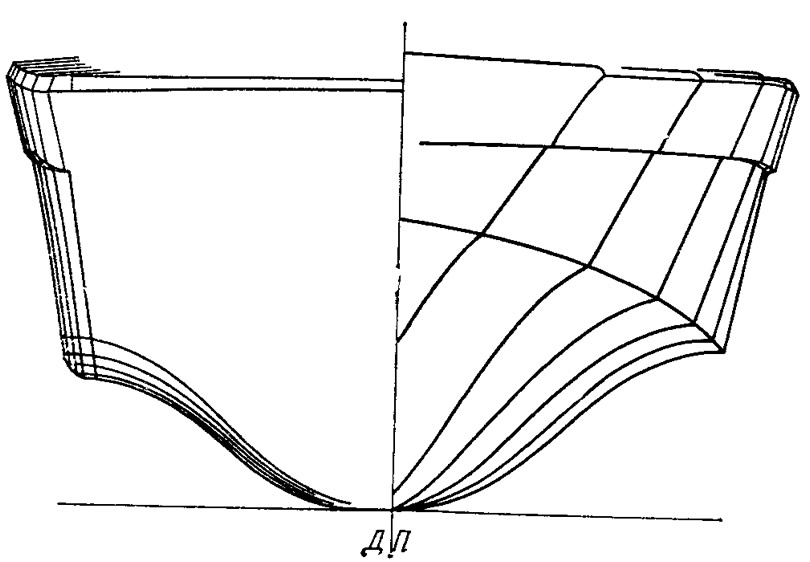

    Информация об изображенииТеоретический чертеж катера
    Теоретический чертеж катера

    Детально разработана схема общего расположения. За форпиком находятся каюты: одна на 2 или 4 чел. с диванами, съемным столиком и аварийным выходом на палубу рубки, вторая — на 4 чел. Каюты от моторного отсека отделены санузлом и камбузом. Машинное отделение (полностью закрытое) имеет звукоизоляцию. В корме выгорожен отсек водометной установки. Катер при затоплении всех кают (даже с 20 пассажирами на борту) или моторного отсека остается на плаву: блоки пенопласта заполняют пространство за спинками диванов.

    Над машинным отделением под рубкой слева расположен пост рулевого. Над постом рулевого расположен мостик с дублирующими приборами управления катером.

    Из рубки в кокпит можно попасть через раздвижные двери; в кокпите установлен диван-рундук. У самой поверхности воды на транце предусмотрена откидная деревянная площадка. На нее ведет складной трап, сваренный из труб легкого сплава. Под площадкой и на форштевне имеются буксирные рымы.
