С конца 1975 с. Новосибирский авиационный завод им. В. П. Чкалова приступил к серийному выпуску модели «Обь-М», которая пришла на смену хорошо известной у нас «Оби». За восемь предыдущих лет начиная с 1967 г. предприятие изготовило свыше 30000 мотолодок1 типа «Обь». Хорошие скоростные качества при вполне достаточной для 4-метровой лодки мореходности обеспечили популярность «Оби» не только среди судоводителей-любителей, но и у работников рыбнадзоре, навигационно-технических инспекций. Свыше десяти раз «Обь» выходила в число победителей в жестких условиях всесоюзных соревнований на приз сборнике «Катера и яхты». И не случайно, что по результатам этих гонок Новосибирский завод неоднократно получал приз «За самую массовую лодку», так как «Обь» неизменно составляла основную часть судов, участвующих в соревновании.
В частности, первоочередное внимание следовало уделить устранению ряда выявившихся недостатков первой модели, таких, как отсутствие багажника (если не считать шкафчика в передней панели) и отсека для хранения баков с горючим; невозможность использования для отдыха и ночлега всей площади кокпита, поскольку сиденья были сделаны и нераскладывающимися и несъемными; отсутствие тента и т. д.
«Обь-М» свободна от этих недостатков. При сохранении неизменными основных характеристик по грузоподъемности, пассажировместимости и допускаемой мощности устанавливаемого мотора новая четырехместная лодка существенно отличается от «Оби» и по внешнему виду, и по обводам, и по комплекту снабжения, значительно лучше приспособлена для дальних туристских плаваний.

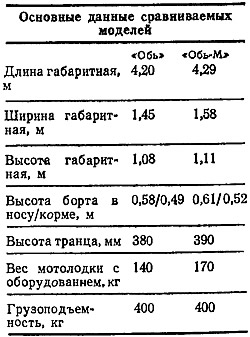

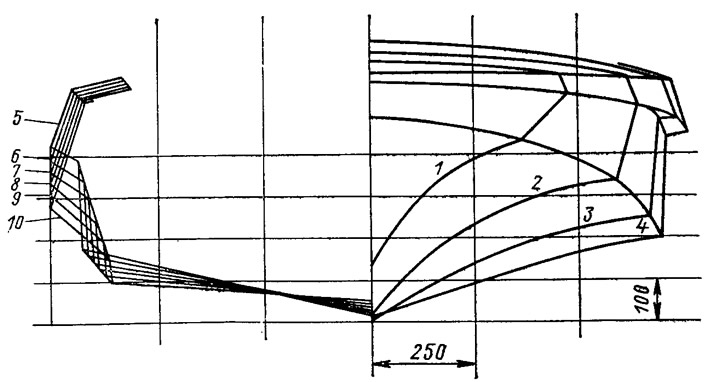

Размерения увеличились незначительно; в частности, повышение ширины корпуса на 130 мм позволило сделать кокпит заметно просторнее (на 150 мм шире) и улучшило выход лодки на глиссирование. При усовершенствовании обводов «Оби» были использованы результаты модельных испытаний этой лодки, проведенных в бассейне ЦАГИ. Увеличена килеватость днища в носовой части (вплоть до миделя]. Это наряду с мерами по уменьшению ходового дифферента и некоторым повышением высоты борта позволило улучшить мореходные качества лодки; в частности, заметно снизились ударные перегрузки при ходе на волнении. На «Оби-М» разрешается выходить при волнении до 3 баллов с удалением от берега на 3 км.
Развитая вторая скупа, заменившая накладные були, обеспечила улучшение стартовых характеристик лодки; благодаря увеличению общей площади глиссирующих поверхностей скорость при увеличении нагрузки вплоть до полной уменьшается крайне незначительно — всего на 3—4 км/ч. Важно и то, что появление этой второй скупы и значительное увеличение ширины при палубе в кормовой части лодки существенно повышают безопасность плавания, в том числе при резких поворотах даже на волнении. Таким образом були, введенные в свое время Для обеспечения остойчивости и увеличения запаса плавучести в корме, стали не нужны.
Получившийся скос в верхней части борта, притупленная в плане палуба и высокое «граненое» лобовое стекло (вместо скругленного) делают более строгим и современным общий вид лодки.

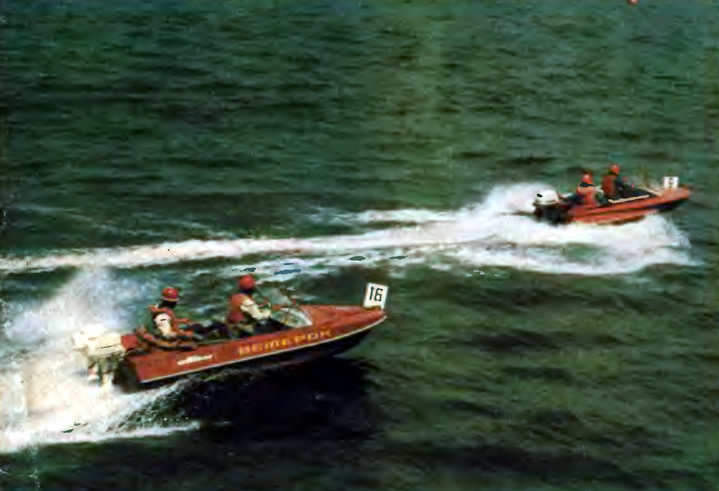

На «Обь-М», как и на предыдущую модель, разрешено устанавливать подвесной мотор мощностью до 30 п. с. На прошлогодних соревнованиях на приз сборника в Херсоне ульяновские моторостроители выступали на «Оби-М» с двумя «Ветерками-14»; кстати сказать, в кольцевой 10-мильной гонке они показали такую же среднюю скорость 40,3 км/ч, как и третьи призеры в том же классе Т-500, выступавшие на такой же лодке, но с «Вихрем-30» (в гонке с полной паспортной нагрузкой была показана скорость 34,6 км/ч).

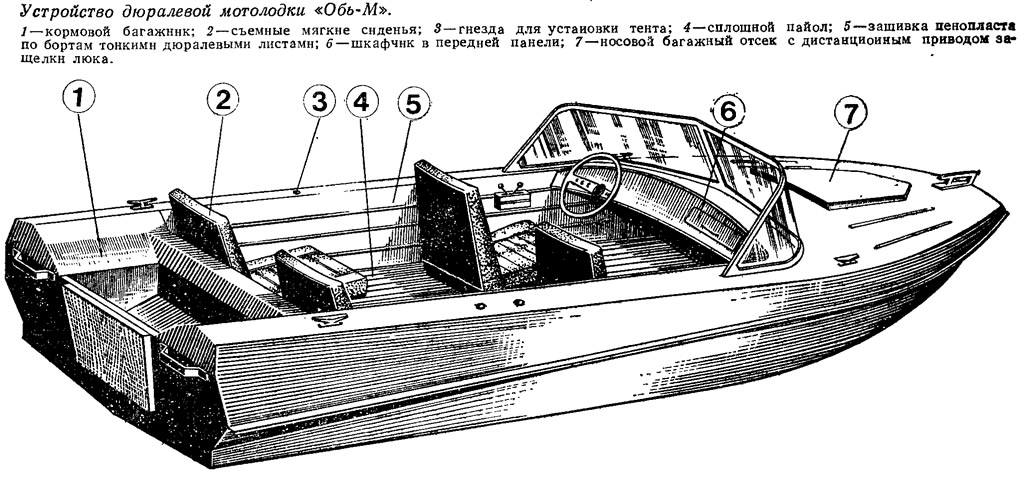

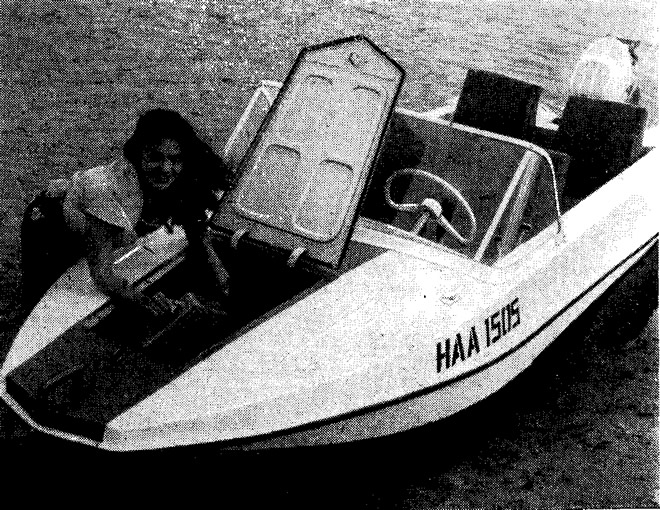

Конструкторы отказались от применения герметичных объемов плавучести — выгораживания специального отсека под носовой палубой и булей. Теперь полностью затопленную мотолодку поддерживают на плаву пенопластовые блоки, уложенные вдоль бортов (зашиты тонкими дюралевыми листами) и на дне форпика между шп. 1—3. Свободное пространство под носовой палубой теперь используется как вместительный багажный отсек с герметически закрывающимся люком в палубе; внутренняя защелка его открывается из кокпита при помощи дистанционного привода с тросиком в боуденовской оболочке. Дополнительный багажный отсек выгорожен в корме — между транцем и шп. 6. Он рассчитан на размещение штатного бачка и четырех 10-питровых канистр. Для доступа в этот отсек сделаны два расположенных по бокам от рецесса лючка, закрывающихся крышками.
Пассажиры размещаются на четырех мягких раскладывающихся сиденьях, которые теперь легко снимаются. Сиденья имеют металлический каркас, зашитый фанерой. Мягкие подушки — съемные. Сиденья ставятся на деревянное основание, которое, в свою очередь, крепится к деревянному пайолу специальными болтами. Расположение сидений можно регулировать, сдвигая их как в пазах пайола, так и в кронштейне крепления основания.
Ветровое стекло, устанавливаемое на первой модели, часто ломалось. Новое ветровое стекло, вырезанное из 4-миппиметрового плексигласа, имеет жесткую окантовку по всем кромкам и три стыка по вертикальным граням. На окантовке расположены элементы крепления тента, изготовленного из палаточной ткани. Распорные стальные дуги тента ставятся в капроновые гнезда. Боковины тента откидные; в скатанном положении они закрепляются лямками. Тент можно легко откинуть или снять.
Лодка оборудуется разработанным заводским КБ дистанционным управлением подвесным мотором типа «Вихрь»; ручки сектора газа и реверса установлены по левому борту кокпита на кронштейне. Колонка с рулевым колесом установлена на передней панели кокпита.
Лодка комплектуется веслами, спасательным линем, ремонтной аптечкой. Весла укладываются в специальные гнезда, расположенные на пайоле вдоль бортов.
Для швартовки на палубе установлены четыре утки-ручки. Для переноски имеются одна носовая и две транцевые ручки.
Следует отметить, что благодаря применению более рациональной конструкции вес собственно корпуса даже несмотря на увеличение размерений остался практически без изменения; вес полностью снаряженной лодки возрос только на 30 кг в связи с расширением комплектации (тент, ручки и другие детали, которых на «Оби» не было) или усовершенствованием конструкции узлов оборудования (кресла, стекло).
Повышение веса лодки и изменение ее обводов с цепью улучшения мореходных качеств не могли не сказаться на скорости. Можно отметить, что максимальная скорость хода на гладкой воде при малой нагрузке (один водитель] у «Оби-М», действительно, на 4—5 км/ч ниже, чем у предыдущей модели. Зато при увеличении нагрузки скорость практически не уменьшается; это, как и возможность поддерживать более высокую скорость на волнении, обеспечивает повышение средней путевой скорости при дальних плаваниях.
При установке 25-сильного мотора «Вихрь-М» скорость с одним водителем составляет 34—36 км/ч, а с полной нагрузкой — 31—32 км/ч.
В процессе модернизации мотолодки ставилась также задача улучшения технологичности конструкции. Основной материал (дюралюминий Д16), принцип сборки и соединения деталей заклепками из легкого сплава с применением уплотняющей тиоколовой ленты и замазки оставлены без изменений, однако технологический процесс изготовления лодки усовершенствован практически на всех этапах.
Разработана и изготовлена высокопроизводительная оснастка, которая обеспечивает стабильность качества, высокую точность и взаимозаменяемость деталей. Раскрой заготовок производится на прессовом оборудовании штампами. В большинстве деталей одновременно с вырубкой контура просекаются все необходимые отверстия, включая отверстия под заклепки, инструментальные и направляющие для сборки. Детали вырубаются без припусков — в номинальный размер, что исключает необходимость обрезки после формообразования и подгонки.
На заводе были изготовлены оригинальные штампы, позволяющие получать самые сложные по форме крупные детали обшивки. Благодаря этому нижняя часть бортов выштамповывается вместе с деталями днища, весь собственно корпус (до уровня верхней скулы) собирается всего из трех деталей, имеющих одинаковую толщину 2 мм. Такое решение, как и отказ от накладных булей, позволило значительно уменьшить количество соединяемых деталей и число заклепок, упростило сборочные работы, снизило трудоемкость изготовления лодки.

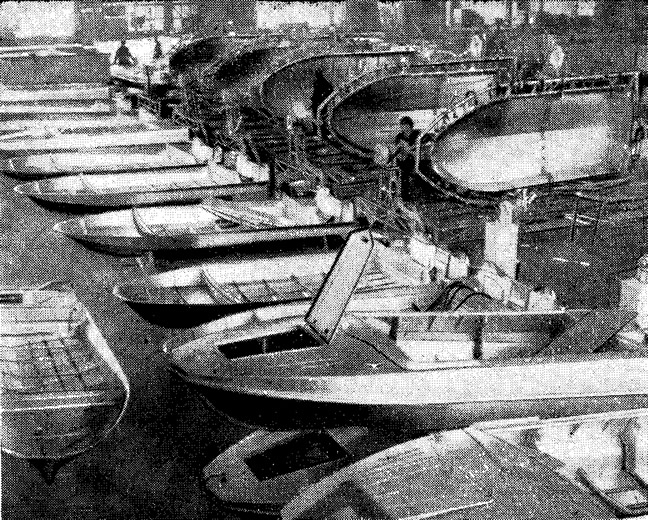

Корпус лодки собирается из двух секций — нижней (собственно корпус) и верхней (палубы) — с соединением на уровне верхней скулы. Сборке секции собственно корпуса производится в специальном кондукторе. По окончании клепки швов по обшивке на нее ставятся транец (также вы-штампованный из 2-миллиметрового листа, причем для придания жесткости на нем делаются соответствующие высадки), шесть днищевых стрингеров, семь шпангоутов и две поперечные переборки (на шп. 3 и 6).
Секция палубы также собирается в кондукторе из двух крупных штампованных деталей, включающих бортовые скосы, передней панели, окантовки по вырезу кокпита, крышки люка и ребер жесткости.
Соединение секций палубы и Днища производится в специализированном приспособлении; стык по всему периметру окантовывается прессованным профилем.
Сборка корпуса ведется с максимальным использованием высокопроизводительного прессового оборудования для холодной клепки. Прессовая клепка составляет 60—70% всего объема клепальных работ.
Корпус лодки снаружи окрашивается в один или два цвета (в основном применяются красный, оранжевый и белый цвета). Внутренние поверхности окрашены светло-серой краской с голубым оттенком.
Можно отметить, что завод добился значительного повышения потребительских качеств новой модели без увеличения розничной цены. Цена «Оби-М» — 610 руб. (исполнение 1) и 580 руб. (без тента; исполнение 2).
От владельцев лодки «Обь-М» получено много писем с положительными отзывами. Есть в поступающих письмах и предложения, реализация которых позволит улучшить некоторые узлы лодки. Все подобные предложения рассматриваются, большая часть их будет принята и внедрена.
Дополнение к статье
За время, прошедшее с момента подготовки статьи, конструкторским бюро товаров народного потребления разработаны не-которые улучшения конструкции «Оби-М», которые будут внедрены в серию со второй половины 1977 г.
Изменены размеры и форма люка переднею багажника. Палуба изготавливается теперь из цельного листа. Усилены кронштейны навески крышки люка. Под передней панелью кокпита, на шп. 3. поставлено устройство, делающее возможным запирание переднего багажника на замок. Изменена форма ветрового стекла и его окантовки. Трубчатая окантовка значительно жестче, что позволило снять переднюю стойку и делать стекло из цельного листа, а не составным. Изменены форма и крепление тента; стойки его сделаны сдвигающимися по борту, что обеспечивает возможность регулировки тента во высоте. Изменен угол наклона сидений. Значительно изменен кормовой отсек и усилено крепление транца. Дно кормового подмоторного рецесса сделано съемным; это наряду с откидывающимися к бортам боковыми крышками позволяет снятый с лодки подвесной мотор со штатным бачком укладывать и закрывать в кормовом отсеке.
Примечания
1. Кроме того, в 1971—1973 гг. на Горьковском авиационном заводе имени С. Орджоникидзе было изготовлено около 7000 мотолодок типа «Обь-2», лишь незначительно отличающихся от «Оби» (формой штевня, некоторым увеличением веса).
