Компас, при конструировании которого взяты за основу теория и практика астрономии, позволяет решать следующие задачи: ориентироваться на местности по Солнцу с точностью не ниже 7-8° в зависимости от знаний и умения наблюдателя и по Луне с точностью не ниже 10-12°. Время отражает видимое суточное движение Солнца, которое, перемещаясь по небесной сфере, в полдень всегда пересекает основную линию ориентирования юг—север (S—N). Эта взаимная связь времени и направлений (азимутов) с движением Солнца (или Луны) в сочетании с сенсорными возможностями человека и служит основой устройства и применения этого компаса. Все это делает прибор необходимым элементом снабжения спасательных средств на море.
В его состав входят (рис. 1): подвижной диск времени 1; неподвижный круг направлений или азимутов 2; диск со шкалой возраста или фаз Луны 3; визирная планка 4 со штырьком переменной высоты 5; ось вращения 6; 7 — отверстие биологической вертикали; 8 — линия середины визирной планки.
Для того чтобы изготовить такой компас, потребуются: три кружка (диска) из плотной бумаги, картона или — лучше — из оргстекла диаметром 50, 80 и 92 мм соответственно; планка (визир) из оргстекла длиной 100 мм шириной 10 мм и толщиной 3 мм; кусочек проволочки или винт (без головки) для изготовления оси и штырек из стеклопластика или любого другого материала высотой 10-11 мм.
В центре кружка (диска) надо сделать отверстие, для того чтобы можно было насадить его на ось. По краям кружков следует аккуратно нанести шкалы по образцу (см. рис. 1): на малый диск — текущее время (часы), на средний — азимутальную шкалу (градусную сетку) и на большой диск — фазы Луны.
На одном конце планки надо сделать отверстие диаметром, соответствующим диаметру штырька, и ввести в него штырек (он должен войти плотно, но одновременно иметь некоторую подвижность).
Подготовка к работе

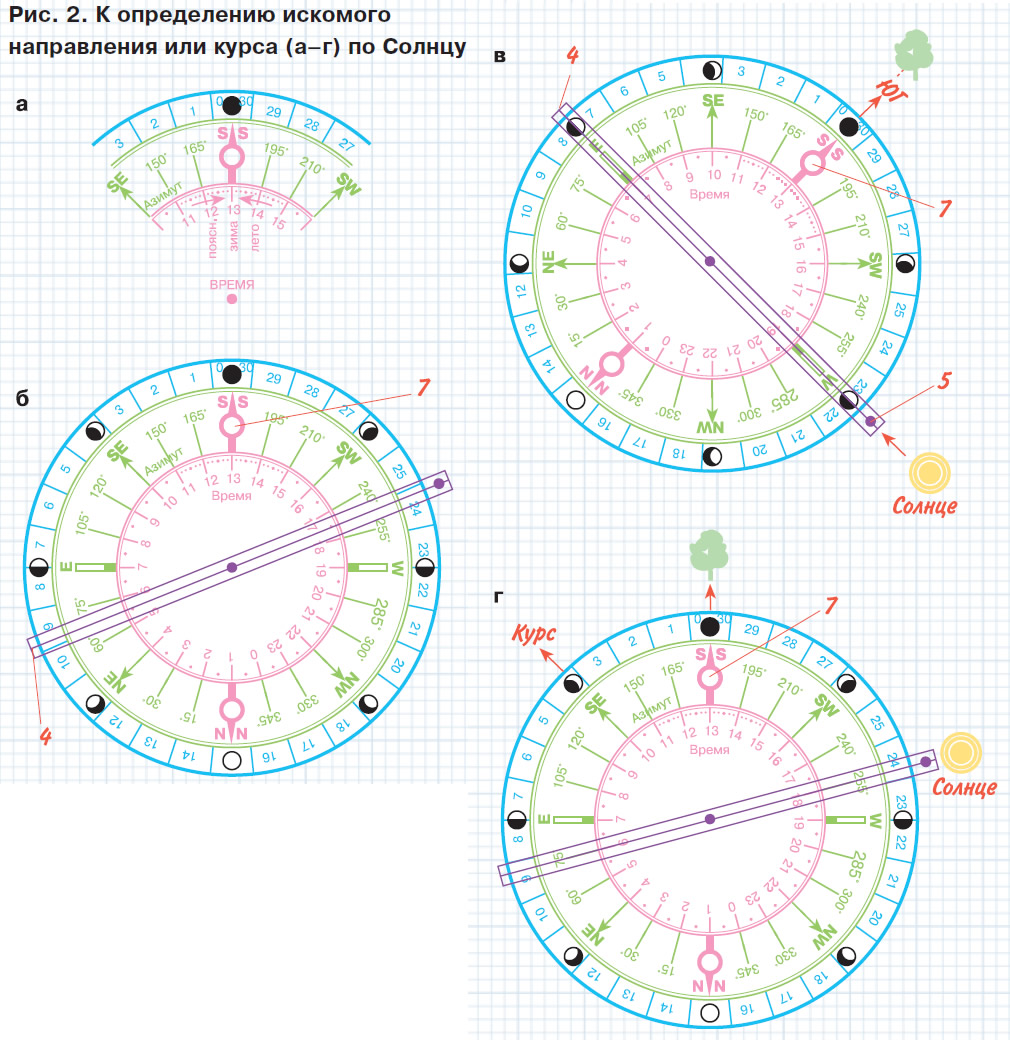

Диск времени (на рис.2,а) повернуть так, чтобы совместить риску с делением "12 часов" с направлением на S (юг) на диске 1. Если в стране принято декретное время, то вместо "12 часов" устанавливают "13 часов", а при введении летнего времени — "14 часов", словом, то время, которое принято. На рис. 1 установлено декретное время "13 часов". (В Европе, например, в летнее время совмещают отметку "13 часов" на диске времени с направлением S (юг), а в Индии — отметку 12 ч 30 мин.)
Ориентирование по Солнцу
Установить визирную планку 4 на отсчет текущего времени на диске 1 (на рис.2, б установлено время 17 ч 30 мин).
Повернуть прибор целиком на Солнце так, чтобы тень от штырька 5 легла (накрыла) на линию середины визирной планки 4. При этом весь прибор расположится наклонно к горизонту с наибольшим наклоном в сторону S (юга) или N (севера) в южном полушарии. (На рис.2,в планка установлена на время 18 ч 30 мин и направлена на Солнце).
Заметить через отверстие биологической вертикали 7 направление на S (юг) или какой-либо приметный объект (рис.2,г).
Установить компас уже в горизонтальном положении так, чтобы полуденная линия S—N совпала с замеченным на S объекте, и выбрать любое искомое направление (рис. 2, г).
Ориентирование по Луне

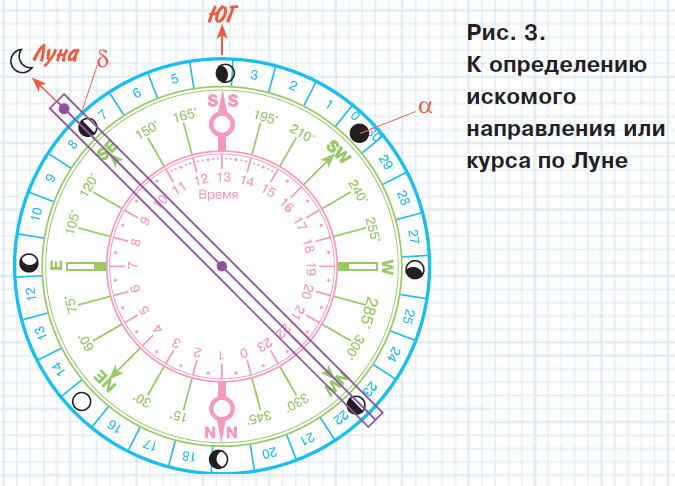

Совместить секцию "новолуние" в (рис.3, положение а) лунного кольца 3 с моментом времени наблюдений на диске 1. (На рис. 3 секция "новолуние" установлена на 16 ч 30 мин).
Установить визирную планку на секцию возраста Луны в данный день или в соответствии с видом фазы видимой на небе Луны С (рис. 3, точка б).
Поворотом всего прибора совместить направление визирной планки с Луной. Заметить через отверстие 7 направление на S (юг), а затем выбрать любое искомое направление или курс.
Точность ориентирования
Рекомендуется определять направление (курс) несколько раз подряд, тогда точность и надежность повышаются и могут достичь 2-3°.
По Луне ориентирование хотя и проще, но грубее, и полученное значение направления может находиться в пределах 14-15°. Причем возраст (В) Луны можно с точностью 1-2 дня вычислить по известной формуле
В = Д + N + Л
где Д — дата (число месяца); N — номер текущего месяца; Л — "лунное число", которое можно определить по мнемоническому правилу: "Напиши два раза последнюю цифру года ±20 — это и будет Л".
Поскольку В всегда меньше 30 дней, Прибор как новый образец солнечных (лунных) часов позволяет также определять местное, поясное и стандартное время (декретное и летнее), его можно использовать при спортивном ориентировании по светилам, но для этого потребуются дополнительные пояснения.
Примечания
1. Патент № 2105266 "Ручной солнечный компас Голубева (лунно-солнечный ориентир)". — Бюлл. изобр., 1998, № 5 (22 февраля).
