В насадке размещается маленький магнитный компас и система призм, с помощью которой показания этого компаса можно считывать в правом окуляре бинокля, а в левом наблюдатель видит изображение береговых предметов.
Информация об изображении
Панорама гавани

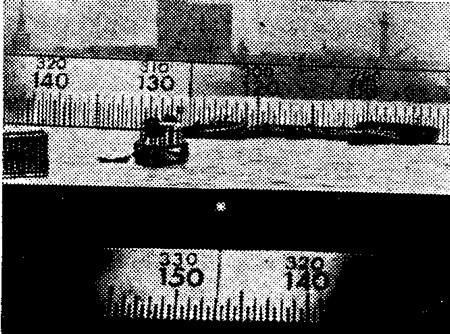

Панорама гавани, совмещенная с видом картушки компаса (вверху), и взятие пеленга на звезду ночью (внизу).
В бинокле оба изображения воспринимаются как совмещенные, и наблюдатель считывает с картушки прямой или обратный компасный пеленг на предмет. Брать пеленги можно и ночью, благодаря электроподсветке картушки компаса.
Панорама гавани
Панорама гавани, совмещенная с видом картушки компаса (вверху), и взятие пеленга на звезду ночью (внизу).

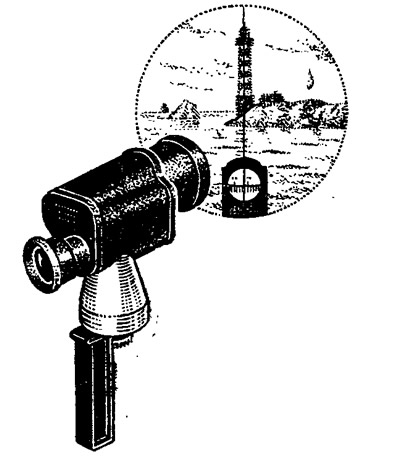

Есть и другой вариант подобного устройства — компас-монокль, которым удобнее пользоваться при качке — его можно держать в одной руке. Миниатюрный компас в этой конструкции вмонтирован в конусный корпус на вертикальной стойке. Изображение картушки проецируется на нижнюю часть окуляра, а для точного визирования пеленга имеется вертикальная риска на стекле объектива.
