    Упрощенная система охлаждения двигателя

    Год: 1967. Номер журнала «Катера и Яхты»: 10 (Все статьи)
              0

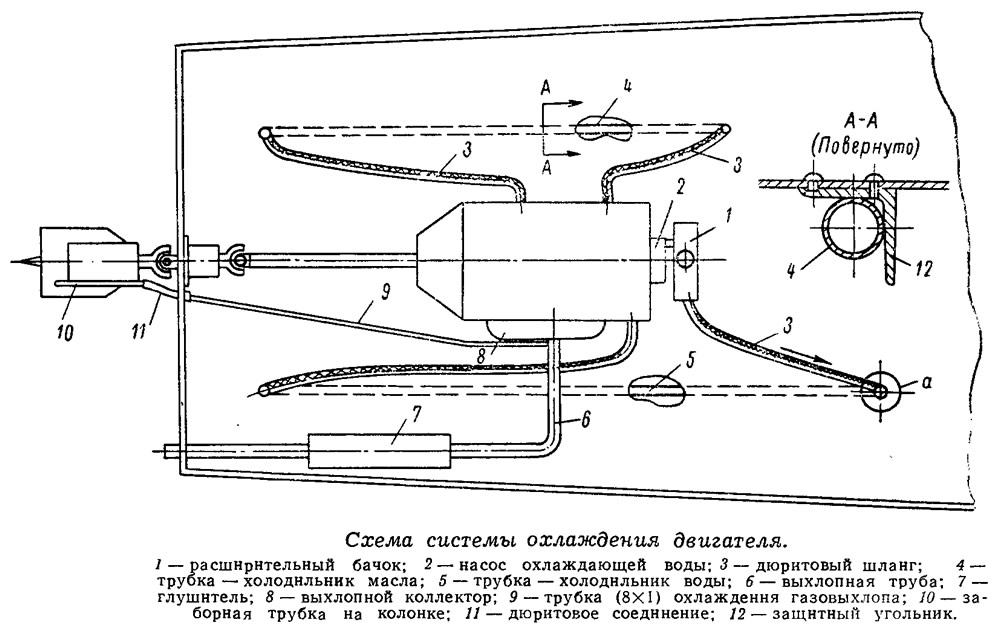

    Информация об изображенииСхема системы охлаждения двигателя
    Схема системы охлаждения двигателя

    Эксплуатация на катере автомобильного двигателя без переделки системы охлаждения неблагоприятно сказывается на его работе. Органические частицы, попадающие вместе с забортной водой в зарубашечное пространство цилиндров, засоряют систему; в результате возникают местные перегревы двигателя. Разность температуры забортной воды на входе в систему и выходе из нее вызывает появление напряжений и перекосов в блоке цилиндров. Иногда из-за высокого расположения насоса охлаждения ухудшается забор воды.

    Устройство двухконтурной системы осуществить в любительских условиях сложно, так как для этого необходимо изготовить водо-водяной и водо-масляный холодильники, установить дополнительную помпу и т. п.

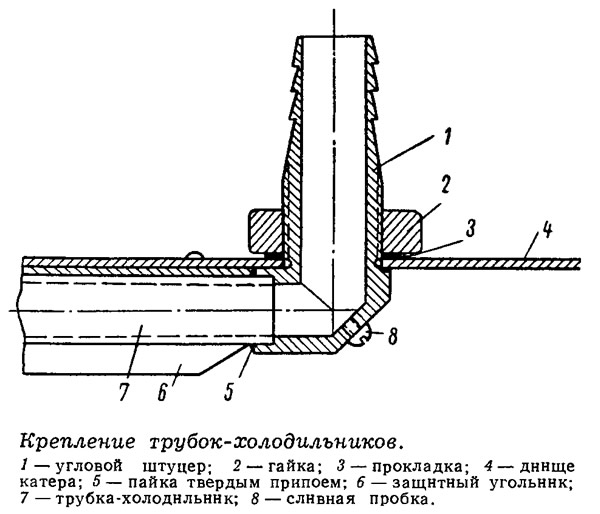

    Информация об изображенииКрепление трубок-холодильников
    Крепление трубок-холодильников

    Мы применили гораздо более простую и, как показала практика, надежную систему охлаждения. Холодильники воды и масла, изготовленные из медных трубок, закреплены под днищем катера параллельно килю. С системой внутри катера эти холодильники соединены угловыми штуцерами. Трубопроводы внутри катера сделаны из дюритовых шлангов.

    В систему охлаждения двигателя заливается чистая вода через расширительный бачок с горловиной, закрепленный на выходном фланце системы охлаждающей воды на блоке цилиндров. Один из патрубков расширительного бачка используется для рециркуляции воды и оборудован вентилем для регулировки ее температуры.

    Охлаждение масла осуществлялось аналогично через такую же систему, подключенную к масляному насосу двигателя.

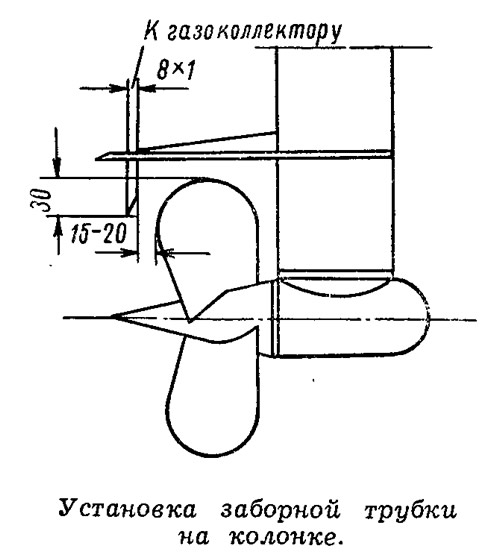

    Информация об изображенииУстановка заборной трубки на колонке
    Установка заборной трубки на колонке

    Опытным путем было найдено, что необходимая для охлаждения масла площадь трубок под днищем катера должна составлять около 15 см2/л. с., а для воды — около 25 см2/л. с.

    Предлагаемая система охлаждения показала себя надежной в эксплуатации и простой в обслуживании. За всю навигацию пришлось один раз долить воду в систему охлаждения; этим все хлопоты с обслуживанием и ограничились. Температура воды и масла на всех режимах работы двигателя держалась стабильно, не превышая 80° С для масла и 90° С для воды.

    Трубки следует защитить от повреждения металлическими угольниками. Охлаждение выхлопного коллектора, выхлопной трубы и глушителя надо осуществлять забортной водой, используя напор за гребным винтом.
