    Скоростной трехкилевой катер-тримаран

    Год: 1971. Номер журнала «Катера и Яхты»: 34 (Все статьи)
              0


    Появившийся в конце прошлого лета на Волге красивый трехкилевой катер с бортовым номером 2277 сразу же привлек внимание куйбышевских любителей. Автор проекта и строитель этого 6-7 местного тримарана Константин Перебайлов, на наш взгляд, очень удачно совместил в нем два таких качества, как скорость и мореходность. При размерах и, добавим, весе «Прогресса» тримаран идет на волне лучше, чем более крупные катера типа «КС».

    Основные данные катера


    Информация об изображенииФото модели катера
    Фото модели катера

    Длина габаритная, м4,80
    Ширина корпуса, м1,80
    Высота борта, м0,8
    Вес корпуса, кг200
    Двигатель (по проекту)конверсия «М-21а» с колонкой

    О форме корпуса тримарана дают представление теоретический чертеж и фото с модели, выполненной в масштабе 1:20. Применены днищевые обводы типа «крыло чайки» с развитыми бортовыми спонсонами со скошенными наружными гранями и брусом-брызгоотбойником по скуле. Пластмассовый корпус имеет трехслойную обшивку (5 мм стеклопластик + 10 мм пенопласт + 2 мм стеклопластик), подкрепленную набором (полоса фанеры δ=4 с рейками 10X10 по кромкам и пенопластовым заполнителем, оклеенная стеклотканью). Борта до линии килей спонсонов и транец формовались отдельно; 70-литровый бензобак выклеен вместе с корпусом.

    Под временно (пока не готова колонка) установленными на кронштейне двумя обычными «Вихрями» скорость хода с четырьмя человеками на борту составила около 40 км/час, хотя мощность двигателей использовалась не полностью: серийные винты оказались «легкими» и приходилось снижать обороты. Катер выходит на глиссирование за несколько секунд. Отдельные крутые волны высотой около метра легко преодолеваются под любым углом.

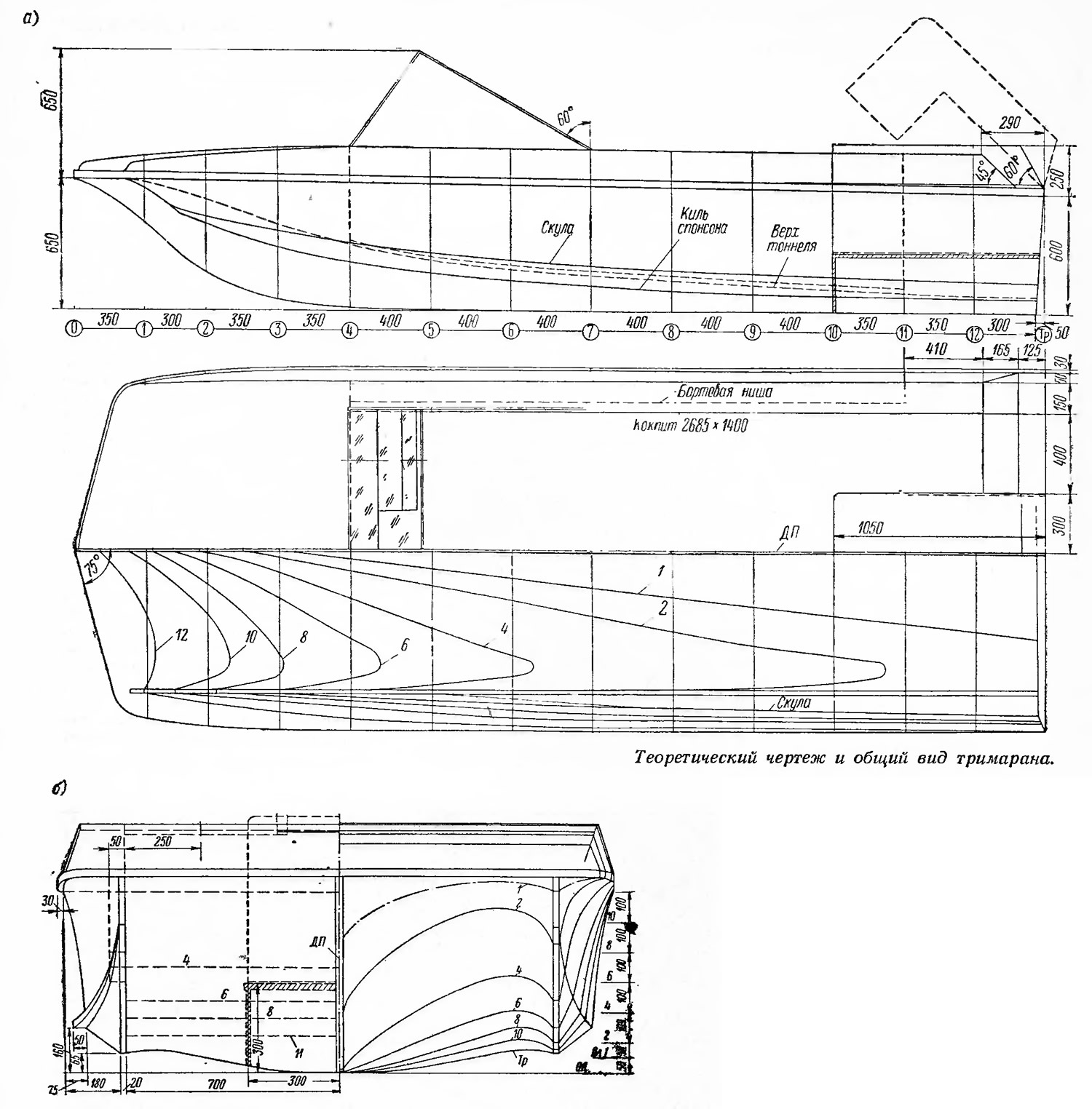

    Информация об изображенииТеоретический чертеж и общий вид тримарана
    Теоретический чертеж и общий вид тримарана

    Сравнительные испытания катера № 2277 и «Прогресса», на котором также были установлены два «Вихря», показали, что тримаран имел преимущество в скорости при всех вариантах одинаковой загрузки, причем с семью человеками на борту он умеренно глиссировал, в то время как «Прогресс» шел в переходном режиме. При глиссировании с малой нагрузкой (до трех-четырех человек) смоченной остается совсем небольшая часть днища; кили спонсонов погружаются в воду на длине не более 0,8—1,2 м от транца. Брызгообразование гораздо меньше, чем у «Прогресса» и всех других сравнимых по размерам и весу традиционных катеров.

    Установленные на кронштейне моторы, несмотря на чрезмерное заглубление, при резких поворотах «хватали воздух», подтекающий к ним из полутоннелей, поэтому судить о минимальном радиусе циркуляции было трудно.

    Мы рассчитываем, что установка угловой колонки с четырехтактным конвертированным двигателем «М-21а», эксплуатируемым при мощности до 40—50 л. с., позволит иметь не меньшую скорость при большей экономичности. По нашим расчетам расход топлива снизится с 18—20 л/час (при двух «Вихрях») до 11—12 л/час.
