Патент-риф с вертлюгом для малых лодок

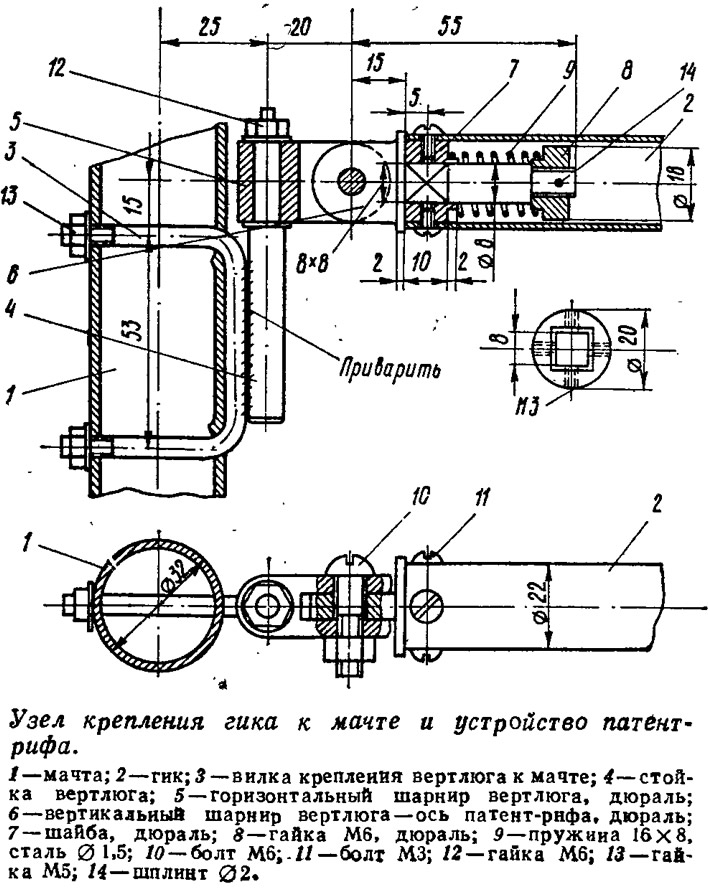

Рекомендую несложную в изготовлении и надежную конструкцию патент-рифа с вертлюгом, пригодную для байдарок и любых других малых судов, вооружаемых бермудскими парусами. Приводимый чертеж разработан для гика из дюралевой трубки ∅22X1 и мачты из трубки ∅32X2; естественно, при других размерах рангоута придется несколько откорректировать и размеры деталей устройства.

Чтобы уменьшить площадь грота, достаточно, не вставая с места, взяться за конец гика, оттянуть его на себя — от мачты на 15—20 мм и вращать, наворачивая парус. Стоит гик отпустить — пружина вернет его в первоначальное положение: шайба с квадратным отверстием в центре снова наденется на квадратную часть оси вертлюга и надежно зафиксирует гик от самопроизвольного вращения.

Если грот ставится на кольцах-сегарсах, то рифиться можно будет только до нижнего сегарса. Поскольку этого чаще всего бывает недостаточно, советую нижние два сегарса сделать быстросъемными, например, соединив с передней шкаториной карабинчиками или просто штертами-тесемочками.

Вилку 3 для крепления к мачте проще всего изготовить, изогнув из стального 5-миллиметрового прутка (длина заготовки 150 мм) и нарезав на концах резьбу М5. Стойка вертлюга 4 вытачивается из стального прутка ∅8 (длина заготовки 80 мм) и приваривается к вилке 3.
