Простой однорукояточный привод дистанционного управления

Системы дистанционного управления подвесными моторами обычно довольно сложны конструктивно и потому изготовление их отнимает много времени. Управление производится, как правило, двумя рукоятками («газ» и «реверс»), что затрудняет управление лодкой, особенно при буксировке лыжника. Варианты с однорукояточным приводом, описанные в статьях Л. П. Зимакова в №15 и №33 сборника, предусматривают необходимость сложных переделок в самом моторе.

При разработке предлагаемого варианта привода я задался целью, с одной стороны, максимально упростить процесс управления лодкой, а с другой — свести к минимуму необходимые доработки в моторе и обеспечить возможность изготовления системы в домашних условиях (одновременно с необходимыми блокировками, гарантирующими, например, невозможность полного открытия дросселя при выключенном реверсе).

Система управления выполнена однотросовой, поэтому пришлось установить возвратные пружины для обеспечения «сброса» газа и выключения муфты редуктора. Наличие пружин значительно упрощает привод, но, безусловно, снижает его надежность, в связи с чем необходимо вынести кнопку «стоп» на пульт управления.

Зная по опыту долголетней эксплуатации «Вихря» на сравнительно легкой (120 кг) лодке, что включение заднего хода требуется чрезвычайно редко, я отказался от выноса включения реверса на пульт управления. Это также упростило конструкцию привода. При необходимости задний ход включается непосредственно рукояткой реверса на моторе.

Таким образом, привод обеспечивает включение переднего хода и нейтрали и управление газом, причем все эти операции производятся одной рукояткой.


Доработка мотора (в данном случае «Вихря») заключается в следующем.

Для управления дроссельной заслонкой карбюратора на вертикальном валике привода необходимо установить рычаг 60 мм с зажимом для тросика на конце.

Оболочка троса закрепляется стальным или латунным хомутиком к приливу поддона мотора в существующее отверстие.

На поддон устанавливается упор из дюралюминия или стали толщиной 3—4 мм так, чтобы ползун переключения реверса упирался в него передней частью в положении «нейтраль». Этот упор нужно сделать откидывающимся для возможности включения зада его хода.

В отверстии для крепления горизонтальной тяги реверса закрепляется конец пружины; второй ее конец крепится в отверстии передней части поддона. Пружина должна прижимать ползун к упору с усилием 3—5 кг и развивать усилие 10 кг при полностью включенном переднем ходе (крайнее заднее положение ползуна).

Боуденовская оболочка крепится в поддоне. Трос протягивается через блочок, расположенный на задней части поддона, и крепится к ползуну реверса с помощью вилки из листовой стали и короткого пальца, входящего в горизонтальную часть прорези ползуна.

Подготовка моторов других марок совершенно аналогична, кроме переключения реверса. На «Нептуне», «Москве», «Ветерке» и т. п. передний ход включается движением рычага вперед и поэтому ролика на тросе, изменяющего направление движения, не требуется.

Собственно привод управления чрезвычайно прост по конструкции и в изготовлении.

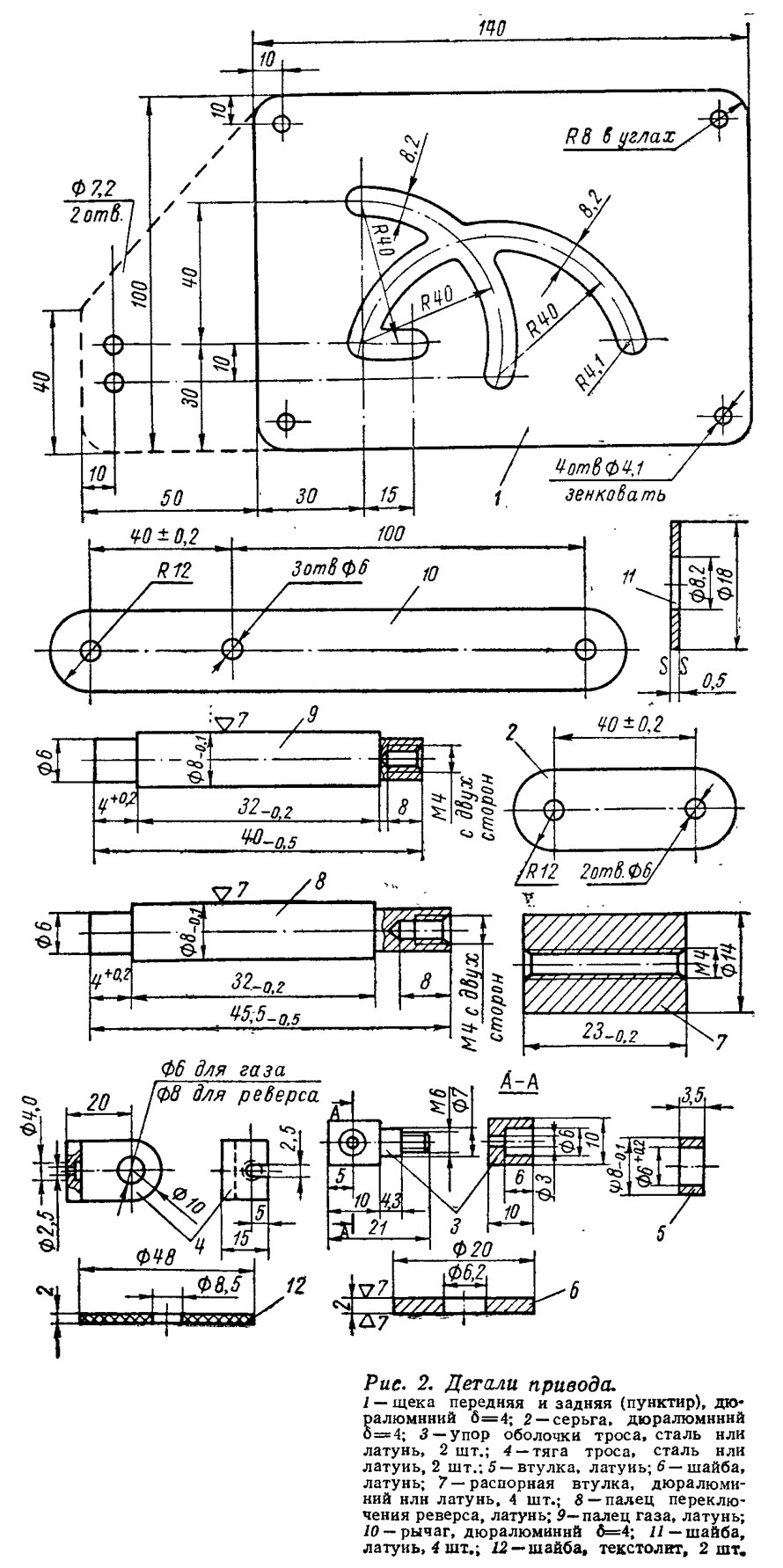

Открытый коробчатый корпус (рис. 1) состоит из двух щек (1 и 2) с фигурными вырезами, соединенных при помощи втулок 9 винтами М4. Через фигурные вырезы в щеках пропущены пальцы 10 и 14, на концах которых закреплены винтами серьга 3 с одной стороны и рычаг 12 — с другой. К концу пальца 14 крепится трос газа, а к концу пальца 10 при помощи тяг 17 и 6 — трос реверса. На рычаге 12 крепится ручка, например от тяги реверса моторов «Вихрь» или «Нептун».


Чтобы трос газа не отходил назад, на пальце 14 между щетками помещается фрикционное устройство, состоящее из двух текстолитовых шайб 15 и пружины 16. Жесткость пружины 16 подбирается таким образом, чтобы возвратная пружина газа, установленная на моторе, не могла бы сдвинуть рукоятку привода, стоящую в положении «полный газ». Пружина имеет 12 витков намотанных с шагом 3 мм из проволоки ОВС ∅1,2.

На одной из щек крепятся поворотные упоры 4 и 5 оболочек троса реверса и газа. Узлы для регулировки слабины оболочки можно установить на любом конце — либо в поддоне, либо на упоре в приводе.

Фигурные пазы должны быть изготовлены одновременно в обеих щеках. Для этого вырезанные заготовки скрепляются винтами, пропущенными через отверстия ∅4,2 по углам.

Лучше всего при обработке пазов придерживаться следующей технологии. Вначале просверлите отверстия 06 в щеках с координатами 30—30 и нижних концах рычага и серьги. Затем скрепите серьгу и рычаг со щекой болтом М6, так чтобы стороны рычага и серьги были параллельны короткой стороне щеки, и высверлите отверстие во всех этих деталях с координатами 30—70.

Теперь нужно снять серьгу и, пользуясь рычагом как кондуктором, засверлить два оставшихся отверстия в щеках. Затем, сняв рычаг, можно увеличить отверстия в щеках до ∅8,2 и прорезать пазы либо пальцевой фрезой на фрезерном станке, либо выпиливая лобзиком после засверливания отверстий.

Разъединив щеки, тщательно зачистите внутренние поверхности пазов, притупите острые углы и кромки. Ширина паза 8,2 ие является точной величиной. Паз может быть и пошире; главное — чтобы пальцы 10 и 14 (рис. 1) после сборки перемещались по пазам без заеданий.


Смазав все детали маслом, собирайте привод. Работает он следующим образом (рис. 3). В начальном положении (рукоятка вертикально вверх) заведенный мотор работает на холостом ходу на минимальных оборотах. Отклонив рукоятку на себя до упора, можно увеличить число оборотов или, не включая реверса, приоткрыть заслонку карбюратора для запуска мотора. При повороте рукоятки вперед рычаг вращается вокруг оси А и перемещает ползун реверса в положение «передний ход». Самопроизвольное выключение муфты невозможно, так как в крайнем положении ось пальца 10 (см. рис. 1) оказывается ниже оси А, и пружина возврата ползуна иа моторе «запирает» рукоятку.

При дальнейшем движении рукоятки рычаг поворачивается уже вокруг оси Б. При этом перемещается трос газа. Фрикцион, шайбы которого прижаты к внутренней поверхности щек, препятствует самопроизвольному возвращению рычага. При возврате рукоятки в исходное положение последовательно убавляется газ и выключается муфта.

Привод устанавливается иа левом комингсе кокпита лодки около места водителя.

Привод оказался достаточно надежным и удобным в работе. Четкое включение мотора происходит «автоматически» независимо от квалификации водителя.
