Реверс-редуктор из автомобильной коробки передач

С 1968 г. я эксплуатирую на своем катере со стационарным двигателем реверс-редуктор, сделанный из коробки передач автомобиля «М-21» («Волга»). Началось все с того, что я долго и безуспешно, как и большинство любителей-водномоторников, пытался приобрести редуктор заводского изготовления Убедившись в бесперспективности таких поисков, я понял, что выход один: поставить штатную коробку от «Волги».

То что передний ход на третьей передаче имеет редукцию 1:1 (прямая передача), меня, естественно, устраивало вполне. А вот с передаточным отношением на заднем ходу было хуже: при редукции 1:4 катер практически не сдвинется с места. Необходимо было как-то увеличить число оборотов винта на заднем ходу. Я добился этого, установив вместо второй передачи с зубчатым зацеплением цепную передачу. При этом передаточное отношение к ведомому валу стало 1:2,5 и соответственно направление вращения его при включении второй передачи изменилось на обратное.

Коробка передач для переделки полностью разбирается: вынимаются сначала ведущий и ведомый валы с насаженными на них шестернями второй и третьей передач и синхронизатором, а затем блок шестерен и шестерня заднего хода.

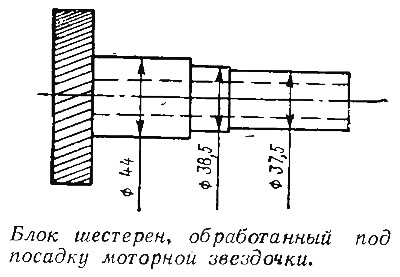

На токарном станке с блока шестерен удаляются зубья шестерен второй и третьей передач и заднего хода по размерам, показанным на эскизе. С шестерни второй передачи, свободно сидящей на ведомом валу, также на токарном станке на оправке снимаются зубья; она протачивается до диаметра 38,5. Со стороны синхронизатора делается буртик высотой 1,5 мм. Все эти операции рекомендую выполнять при числе оборотов шпинделя 1400—1600 резцом с победитовой пластиной.

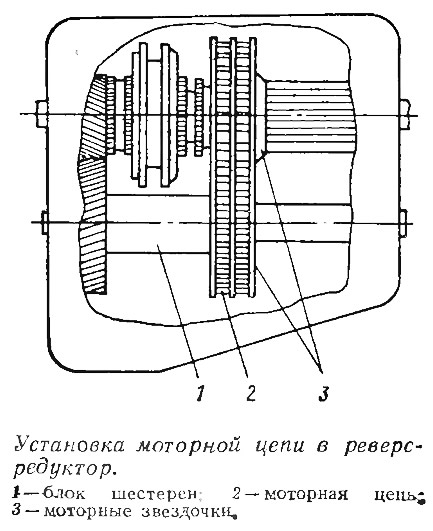

Лучше всего для устройства цепной передачи использовать двухрядную моторную цепь и две моторные звездочки от мотоцикла «Иж-Юпитер». Ступицы звездочек растачиваются под посадочный размер 38,5; затем звездочки напрессовываются одна — на блок шестерен, а другая — на ступицу шестерни второй передачи до упора в буртик и прихватываются электросваркой в трех местах по окружности.

После этого ведущий и ведомый валы и блок шестерен устанавливаются в картер коробки; при этом шестерню-каретку первой передачи и шестерню заднего хода, естественно, ставить не надо.

Для замера необходимой длины цепь укладывается на звездочки, лишние звенья удаляются. Ось для соединения крайних звеньев цепи нужно сделать несколько длиннее остальных, чтобы на конце ее можно было просверлить отверстие для шплинта.

Для обеспечения постоянного натяга цепи необходимо натяжное устройство. На месте удаленной шестерни заднего хода устанавливается рычаг, на конце которого смонтированы два небольших шарикоподшипника, катящихся по роликам цепи. Выбрав слабину цепи рычагом, валик этого рычага зафиксируйте в крайнем положении гайкой, расположенной снаружи картера коробки передач.

Переключение с переднего хода на нейтраль и задний ход производится рычагом второй и третьей передач, поэтому рычаг переключения первой передачи демонтируется, а отверстие для него, имеющееся в стенке картера, глушится болтом с прокладкой.

Работу собранного реверс-редуктора нужно вначале проверить проворачиванием со снятой крышкой на малом числе оборотов в токарном станке. Затем уже можно делать обычную обкатку с закрытой крышкой и залитой смазкой.

Работой своего реверс-редуктора я доволен. Переключение на все три положения синхронизатора четкое, надежное и бесшумное. Достаточно сказать, что ни одной поломки редуктора не было. Остается добавить, что по такому же принципу можно переделать практически любую автомобильную коробку передач.
