Общий вид и продольный разрез поворотно-откидной колонки
- 1 — верхний редуктор;
- 2 — нижний редуктор;
- 3 — втулка соединительная;
- 4 — прокладка поронитовая;
- 5 — скоба;
- 6 — ось;
- 7 — качалка;
- 8 — кулачок;
- 9 — тяга;
- 10 — ось;
- 11 — оси;
- 12 — болты;
- 13 — опора;
- 14, 15 — чехлы;
- 16 — гребной винт;
- 17 — ось;
- 18 — гайка-обтекатель;
- 19 — ось;
- 20 — хомуты крепления чехла карданного вала;
- 21 — хомуты крепления чехла газовыхлопа;
- 22 — стопорное кольцо;
- 23 — наконечники;
- 24 — ось;
- 25 — гребной вал;
- 26 — подшипники игольчатые;
- 27 — втулка соединительная;
- 28 — прокладка поронитовая;
- 29 — шарикоподшипники;
- 30 — триммер;
- 31 — ведомая шестерня;
- 32 — ведущая шестерня;
- 33 — маслосливная пробка;
- 34 — корпус нижнего редуктора;
- 35 — корпус ведущего вала;
- 36 — вилка реверса;
- 37 — крышка верхняя;
- 38 — муфта коническая фрикционная;
- 39 — корпус верхнего редуктора;
- 40 — масломерная линейка;
- 41 — киль;
- 42 — задняя крышка;
- 43 — тяга переключения переднего и заднего хода.

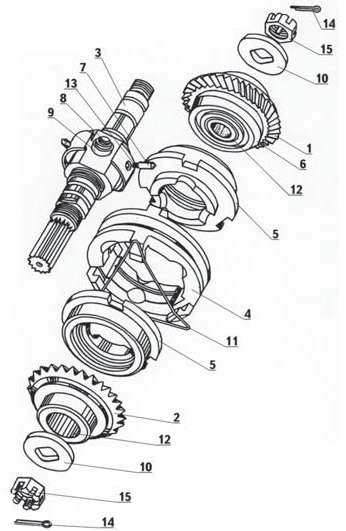

Устройство муфты конической фрикционной
- 1 — шестерня заднего хода;
- 2 — шестерня переднего хода;
- 3 — вал вертикальный;
- 4 — кольцо конусной муфты;
- 5 — муфты конусные;
- 6 — конусные кольца;
- 7 — фиксаторы подвижные;
- 8 — оси неподвижные;
- 9 — ролики;
- 10 — шайбы;
- 11 — пружина;
- 12 — подшипники игольчатые;
- 13 — пружина;
- 14 — шплинт;
- 15 — гайка.
Колонка как движительно-рулевой агрегат обеспечивает: передачу крутящего момента от двигателя к гребному винту; реверсирование направления вращения гребного винта; уменьшение частоты вращения гребного винта по отношению к частоте вращения коленчатого вала двигателя; управление катером.
