Если крейсерские яхты в какой-то мере обеспечены навигационными эхолотами, в основном зарубежного производства, то для многочисленных владельцев моторных и гребных лодок такой прибор остается "голубой мечтой". Промышленные эхолоты, используемые на речном транспорте, здесь непригодны из-за больших габаритов и энергопотребления. Необходим прибор специального исполнения.
Сложнее вопрос с удовлетворением потребностей рыболовов- любителей. В последнее время широко рекламируются "многоцелевые" эхолоты-рыболокаторы. обладающие, согласно техническим описаниям , большим набором полезных свойств, включая возможность обнаружения рыбы, вплоть до указания ее размеров, и определения структуры донного грунта .Истинные достоинства таких приборов можно определить лишь после приобретения и проверки на "натуре", а такая проверка, как правило, опровергает радужные ожидания Использование же таких многоцелевых эхолотов лишь в качестве навигационных. естественно, представляется нецелесообразным из-за высокой цены за эти "избыточные" обещанные свойства. К тому же, вынесенный за транец гидрофон, обилие регулировок, большие габариты и энергопотребление этих приборов создают явные сложности при их эксплуатации на малых судах.
На наш взгляд, любителям для выбора мест удачной рыбалки гораздо важнее знать глубину и точно выявлять перепады рельефа дна, чем "обнаруживать" рыбу во время движения судна (большинство эхолотов - "рыболокаторов" функционирует только на ходу). Такое сужение задачи позволяет сделать нужный прибор, действительно, портативным и простым.
Двухлетний опыт испытаний собственных экспериментальных образцов нескольких модификаций привел нас к убеждению, что эхолот для маломерных судов, включая надувнушки и байдарки, должен обладать нижеследующими свойствами и параметрами:
- 1. Малые габариты и вес; возможность работы от распространенных типов батареек (или аккумуляторов таких же типоразмеров); возможность длительной работы без замены источника питания;
- 2. Предельная простота и удобство эксплуатации; цифровая индикация глубины.
- 3. Мертвая зона - зона нечувствительности не должна превышать 20 см (что особенно актуально для легких туристских плавсредств); максимальная регистрируемая глубина - около 10 м разрешение по глубине (точность регистрации изменения глубины) - порядка 1 см.
- 4. Желательна возможность работы на ходу и на стоянке через днище судна без нарушения целостности корпуса, со льда и с поверхности воды (с поплавка).

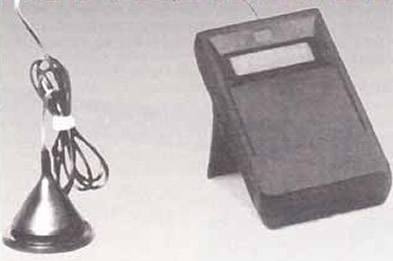

Перечисленным выше требованиям в значительной мере удовлетворяет эхолот, разработанный российской фирмой "ЛПС-ИНТЕР". Прибор устойчиво функционирует при работающем двигателе судна, идущего в водоизмещающем режиме и при глиссировании Эхолот позволяет с большой точностью выявлять изменения рельефа дна. что дает возможность не только выбирать удачные места для рыбной ловли, но и обнаруживать находящиеся на глубине или лежащие на дне предметы.
Измерительный прибор не требует никакой предварительной настройки и переключений во всем диапазоне глубин.
Эхолот готов к работе на судне сразу после установки выносного гидрофона электроакустического преобразователя на днище (лучше всего внутрь приклеенного к обшивке защитного стакана) и присоединения его к измерительному прибору при помощи миниатюрного самозахватывающего разъема на конце кабеля длиной 1.5 м.
При установке на лодку с корпусом из стеклопластика или резины между обшивкой и поверхностью гидрофона должен быть нанесен тонкий слой иммерсионной жидкости (вода, касторовое или машинное масло и т. п.) для нормального прохождения ультразвуковых колебаний. При испытаниях эхолота на Иваньковском водохранилище, он надежно измерял глубину через днище стеклопластиковых мотолодок НЕПТУН-3", "ЛАДОГА-2" и катера 'СИГМА'. Эхолот устойчиво работал при размещении гидрофона на расстоянии 30-40 см от работающего двигателя В глиссирующем режиме уверенно регистрировалась максимальная глубина данной акватории (составлявшая 12 м).
В днище деревянных судов, поскольку ультразвуковые волны сильно поглощаются в дереве, необходимо выполнить "акустическое окно" со вставкой из стеклопластика на эпоксидной или полиэфирной основе Во время испытаний прибора мы устанавливали, гидрофон и непосредственно на тонкий слой дерева - это была 4-миллиметровая фанерная обшивка, оклеенная стеклопластиком. Максимальная регистрируемая глубина при этом уменьшилась до 7-8 м. Владельцам мотолодок из легкого сплава можем сообщить, что установка гидрофона на дюралевое днище уменьшает надежно регистрируемую максимальную глубину до 5 м (испытания проводились на мотолодке "Днепр").
При установке на поплавок рабочая поверхность гидрофона должна полностью соприкасаться с водой.
При измерении глубины через лед надо предварительно удалить воздушные пузыри (атмосферные намерзания) в поверхностном слое льда. Обычно этот слой не превышает 5-10 см. На поверхность льда следует налить немного волы для обеспечения акустического контакта. На индикаторе отображается глубина с учетом толщины льда, "мертвая зона" эхолота искусственно увеличивается до 1 м. Следует отметить, что возможность измерений глубины через лед определяется его чистотой. Через лед. в значительной степени насыщенный пузырьками воздуха, ультразвуковой сигнал практически не проходит.
Эхолот комплектуется удобной сумкой-чехлом, которую можно носить на плече или пристегивать к поясному ремню. Надежным помощником каждого судоводителя-любителя будет и осваиваемый нашим предприятием прибор - тахометр-термометр. Строгий контроль за режимом работы двигателя особенно необходим в сегодняшних условиях дефицита запчастей и высокой стоимости топлива.
Технические характеристики портативного эхолота
Диапазон измеряемых глубин - от 0 1 до 30 м в зависимости от характера грунта и скорости судна.
Точность измерения - не хуже 1% от глубины.
Разрешение по глубине - 1 см (т. е. изменение глубины на 1 см уже будет зарегистрировано прибором).
Питание - гальванический элемент либо аккумулятор напряжением 9В. Точность измерения сохраняется в диапазоне напряжений 7-10В. При разрядке батареи на боковом поле индикатора появится символ "К" (контроль питания).
Потребляемая мощность при напряжении питания 9 В - около 0.1 Вт (гальванический элемент обеспечивает 70-100 часов работы прибора).
Индикация - жидкокристаллический 4-х разрядный индикатор. Габаритные размеры 150х80х30 мм. Масса 230 г.
