    Яхта со стеклопластиковым сэндвичевым корпусом «VG-Open 30»

    Год: 2004. Номер журнала «Катера и Яхты»: 189 (Все статьи)
              0


    Информация об изображенииПлан парусности яхты "VG-Open 30"
    План парусности яхты "VG-Open 30"

    Численность недавно созданного класса океанских гоночных яхт "Open 30", о котором мы писали в "КиЯ" №187, начала довольно быстро расти. Особенно большой интерес к новому классу проявили, как ни странно, не сами его родоначальники — американцы, а австралийцы. Специально по заказу группы австралийских энтузиастов "Open 30" конструкторское бюро "Van Gorkom Yacht Design" разработало проект "VG-Open 30". Предлагается два его варианта: базовый (или "low-tech"), предназначенный для самостоятельной постройки яхты со стеклопластиковым сэндвичевым корпусом в условиях домашней верфи, и "расширенный" (или "high-tech") — для изготовления яхты из современных высокопрочных материалов на хорошо оборудованном производстве. Любопытно, что, несмотря на широкое развитие современных компьютерных технологий, применяемых для раскроя стеклоткани и вырезания деталей набора яхты, документация для обоих вариантов включает в себя "живые" шаблоны всех деталей набора яхты, ее киля и рулевого устройства, выполненные из майлара.

    Основные данные яхты проекта "VG-Open 30"


    Информация об изображенииБазовый вариант с фиксированным килем
    Базовый вариант с фиксированным килем

    Длина, м:
    - макс.9.144
    - по КВЛ8.534
    Ширина, м3.500
    Осадка, м2.500
    Водоизмещение, кг1932

    Цена комплекта довольно велика — даже базовый вариант стоит 2950 долл. США (что, по мнению конструктора, составляет все же не более 5% окончательной построечной стоимости судна). Зато в него входит, помимо собственно строительных чертежей, масса другой полезной документации: подробный температурный график отверждения ламината, технологические карты-схемы монтажа палубного и вспомогательного оборудования, сведенные в таблицу результаты работы VPP-программы, полная оценка гидростатики и гидродинамики судна.

    Информация об изображении"High-tech" вариант с поворотным килем
    "High-tech" вариант с поворотным килем

    Хочется надеяться, что в обозримом будущем и российские яхтенные конструкторы предложат на рынке свои проекты в таком же цивилизованном виде, а наши яхтсмены — реализуют их на столь же высоком уровне.

    Тем временем зарубежные конструкторы рассчитывают, что класс "Open 30", представляющий собой идеальную переходную ступень от "Mini" к "большим дядькам" типа "Open 50/60", ожидает большое будущее — и он станет не менее популярен, чем "полутонники" 20 лет назад.

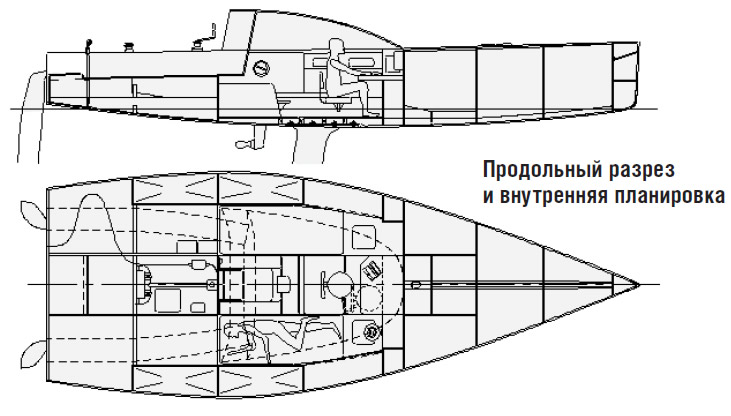

    Информация об изображенииПродольный разрез и внутренняя планировка
    Продольный разрез и внутренняя планировка

    Информация об изображенииПлан палубы
    План палубы

    Информация об изображенииПоперечные сечения по миделю (вид в корму и в нос)
    Поперечные сечения по миделю (вид в корму и в нос)
