Малогабаритный лаг для измерения скорости судна

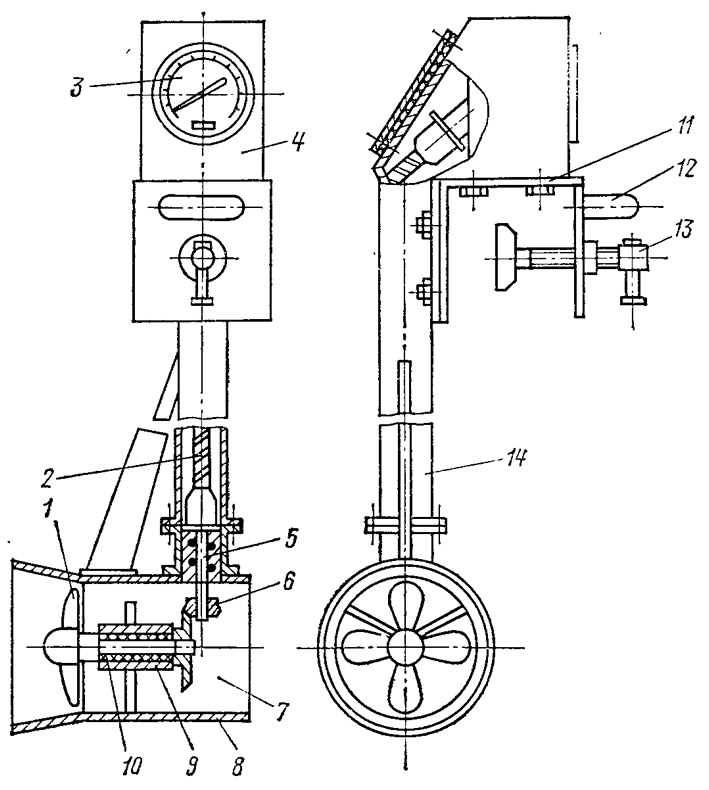

Малогабаритный лаг, сконструированный нами, пригоден для непрерывного или периодического измерения скорости хода и пройденного расстояния яхт и катеров. Вращение, приобретаемое при движении судна вертушкой 1 (см. рис.), передается с помощью гибкого валика 2 на спидометр 3, установленный в корпусе 4. Вертушка помещена в защитном цилиндрическом кожухе-насадке 8 на валу 10, вращающемся в подшипнике скольжения 9. На валу сидит большая коническая шестерня 7, зацепляющаяся с малой конической шестерней 6, укрепленной на промежуточном валу 5, который соединяется с гибким валиком 2. Лаг навешивается на борт яхты или катера с помощью скобы 11 и винтового зажима 13. Ручка 12 облегчает переноску лага. Ребро 14 необходимо для обеспечения жесткости конструкции.

Для нашего лага использован протарированный мотоциклетный спидометр, конструкция которого рассчитана на удары и вибрацию. Тарировка лага проводится в стационарных условиях по расходу воды, проходящей через патрубок 8, или на ходу судна определением скорости на мерном участке.

Испытания показали устойчивую работу лага не только при кратковременном, но и при длительном режиме, что позволяет использовать имеющийся в спидометре счетчик расстояния.
