Как проверить «ИЛМ» после эксплуатации или ремонта

После длительной эксплуатации или ремонта прибора «ИЛМ» (измеритель температуры и угловой скорости коленвала лодочного мотора) иногда возникает необходимость проверить его показания

Проверка правильности показания температуры заключается в нагревании в воде термошайбы или термоболта (с терморезистором) совместно с обыкновенным ртутным или спиртовым термометром до температуры кипения, т. е. до 100 °С. При необходимости производится корректировка показаний в соответствии с инструкцией, прилагаемой к «ИЛМ».

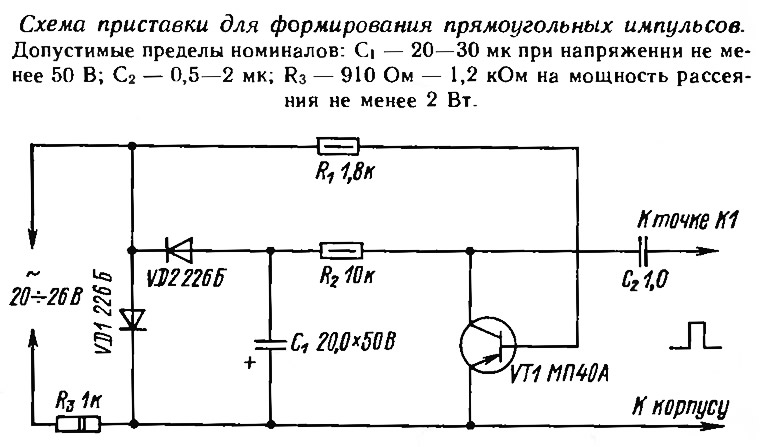

Сложнее проверить показания измерителя угловой скорости (числа оборотов). Для такой проверки нужны симметричные прямоугольные импульсы напряжением около 10 В, получаемые от специальных генераторов, имеющих точную градуировку по частоте. С приемлемой точностью можно про извести такую проверку, используя сетевое синусоидальное напряжение с промышленной частотой 50 Гц. Для этого нужно собрать простую приставку — формирователь прямо угольных импульсов, доступную в изготовлении даже начинающим радиолюбителям. Правильно собранная приставка начинает работать сразу и никакого налаживания не требует. Схема заимствована из журнала «Радио» № 1 за 1971 г., стр. 57, почти без изменений.

Желательно точнее выдержать номиналы резисторов R₁ и R₂ (1,8 кОм и 10 кОм соответственно); мощность рассеяния их должна быть не менее 0,5 Вт.

Остальные данные деталей не критичны. Так, например, вместо диодов Д226Б можно применить диоды Д226 с любым буквенным индексом; вместо транзистора МП 40А можно применить транзистор МП 40Б.

Для четкого запуска ждущего мультивибратора «ИЛМ» синусоидальное напряжение на входе приставки должно быть в пределах 20—26 В, поэтому для ее питания лучше всего использовать автотрансформатор, например типа ЛАТР, но можно применить и обычный понижающий трансформатор.

Провод, идущий от конденсатора С₂, подключается в контрольной точке К1 на плате «ИЛМ», а провод, идущий от эмиттера транзистора приставки — к корпусу «ИЛМ». Переключатель на «ИЛМ» ставят в положение «1 прерыватель» и включают питание «ИЛМ» и приставки. Стрелка измерительного прибора должна установиться на отметке 3000 об/мин. Затем переключатель устанавливают в положение «2 прерывателя». При этом стрелка прибора должна установиться на отметке 1500 об/мин.

Если этого не происходит, то производят корректировку показаний так, как указано в инструкции к «ИЛМ».
