Расскажите, пожалуйста, о наилучших пропорциях этого состава, хорошо ли он будет держаться в воде на деревянном корпусе, легком металле?
Покрытие, использованное вашим соседом для окрашивания лодки, относится к группе нитроцеллюлозных (НЦ) материалов.
Промышленность выпускает нитроцеллюлозные, нитроалкидные, нитроцеллюлозоуретановые, нитроформальдегидные и другие подобные материалы. Высохшие их пленки обладают достаточно высокой твердостью, хорошим глянцем, водопоглощением в пределах 2,8—8,4%. Учитывая быстроту высыхания, для получения ровного, гладкого покрытия нитроцеллюлозные материалы наносят с помощью краскораспылителя. Недостаток НЦ-материалов — большая огне- и взрывоопасность при хранении, нанесении, высушивании и самостоятельном их изготовлении. Пленки НЦ-материалов достаточно хорошо противостоят периодическому действию влаги и смазочных масел, но быстро разрушаются ультрафиолетовыми лучами.
Оптимальный состав НЦ-материалов зависит от свойств исходных продуктов; готовить их (кроме лаков) самостоятельно практически невозможно и крайне опасно.
Простейшие лаки готовят, растворяя измельченную НЦ-пленку в растворителях, лучшие из которых содержат этанол, толуол и этилацетат (25:55:20) или бутилацетат, бутанол, толуол (35:15:50).
Применять ацетон в качестве самостоятельного растворителя не рекомендуется, так как при высокой влажности воздуха его наличие в лаке вызывает побеление покрытия и ухудшение свойств материала.

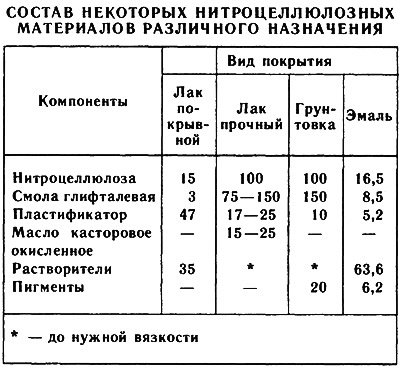

Оптимальный состав НЦ-лаков, грунтовок, шпаклевок и эмалей зависит от свойств исходных материалов и технологии их применения. Возможный состав некоторых НЦ-материалов (в весовых частях) приведен в таблице.
Нитроцеллюлозные материалы применяют при окрашивании деревянных поверхностей в помещениях, где не курят, не используют электронагревательных приборов, не применяют открытого огня. При окрашивании легких металлов необходимо применять специальные схемы защиты с использованием грунтовок фосфатируюшего типа или цинкохроматных.
При эксплуатации наиболее устойчивы нитроэмали красного цвета, задерживающие ультрафиолетовые лучи. Быстрее разрушаются голубые и синие эмали.
