    Год: 1970. Номер журнала «Катера и Яхты»: 28 (Все статьи)
              0

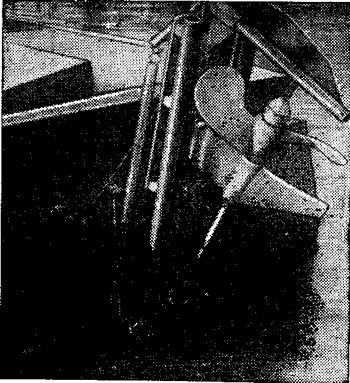

    Информация об изображенииФото откидной приставки
    Фото откидной приставки

    Сделанная мной приставка дает владельцу лодки следующие преимущества.

    Гребной винт располагается в зоне попутного потока за кормой или около него, что позволяет получить более высокий к. п. д. работы винта.

    Мотор расположен в кормовом отсеке небольших размеров, что дает возможность увеличить объем пассажирского кокпита.

    Отпадает необходимость в изготовлении дейдвуда и, что особенно важно, в сложных, требующих высокой точности работах по установке дейдвуда в днище катера.

    Уменьшается возможность поломки гребного винта при ударе шпоры кронштейна о препятствие, так как приставка откидывается вверх.

    Лодка может ходить по мелководью — в этом случае приставка откидывается и запирается.

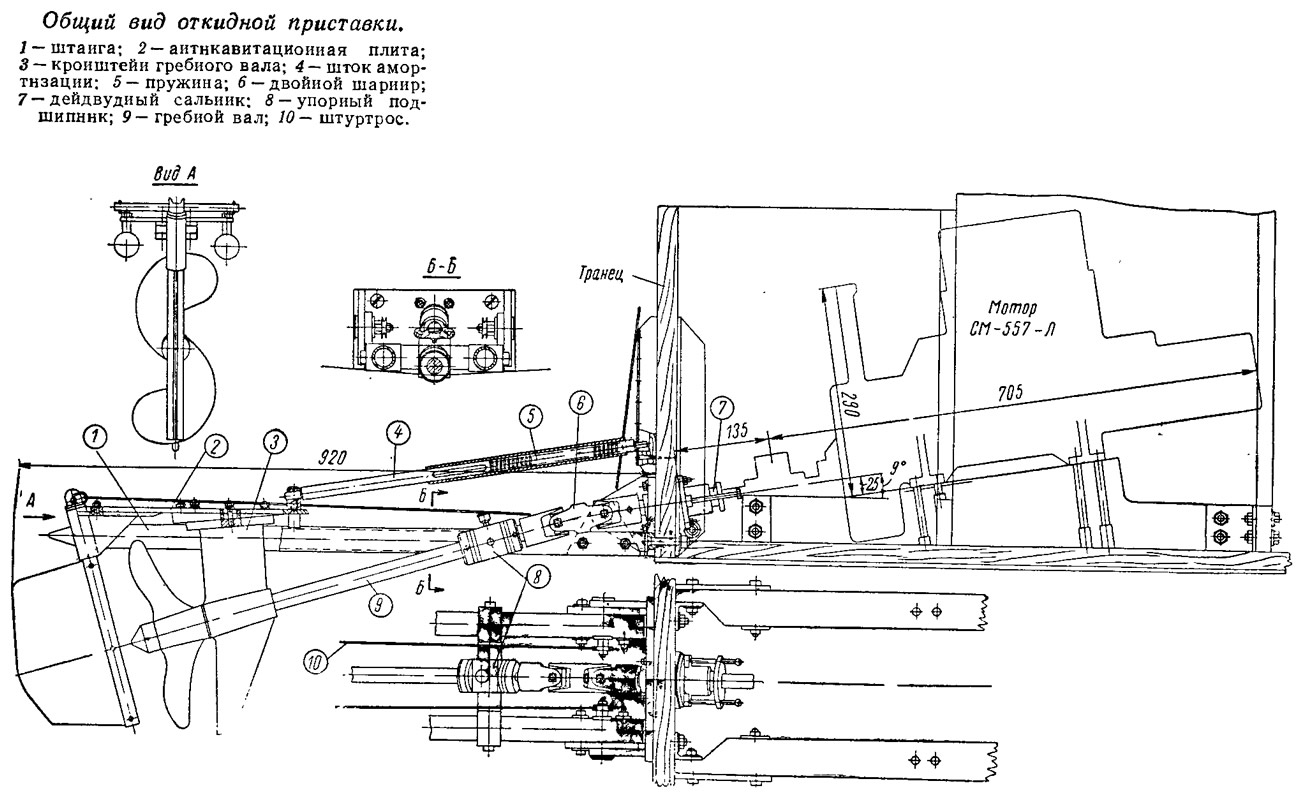

    Информация об изображенииОбщий вид откидной приставки
    Общий вид откидной приставки

    Приставка выполнена быстросъемной и может храниться в моторном отсеке, вес ее не превышает 8 кг. Конструкция устройства очень проста, наиболее сложными деталями являются двойной кардан, позволяющий перегибать вал более чем на 90° и транцевый подшипник промежуточного валика, имеющий скошенный фланец.

    Из деталей валопровода установленного на катере двигателя «СМ-557Л» пришлось переделывать (укорачивать) только гребной вал.
