    Год: 1969. Номер журнала «Катера и Яхты»: 22 (Все статьи)
              0


    Информация об изображенииСхема дистанционного управления
    Схема дистанционного управления

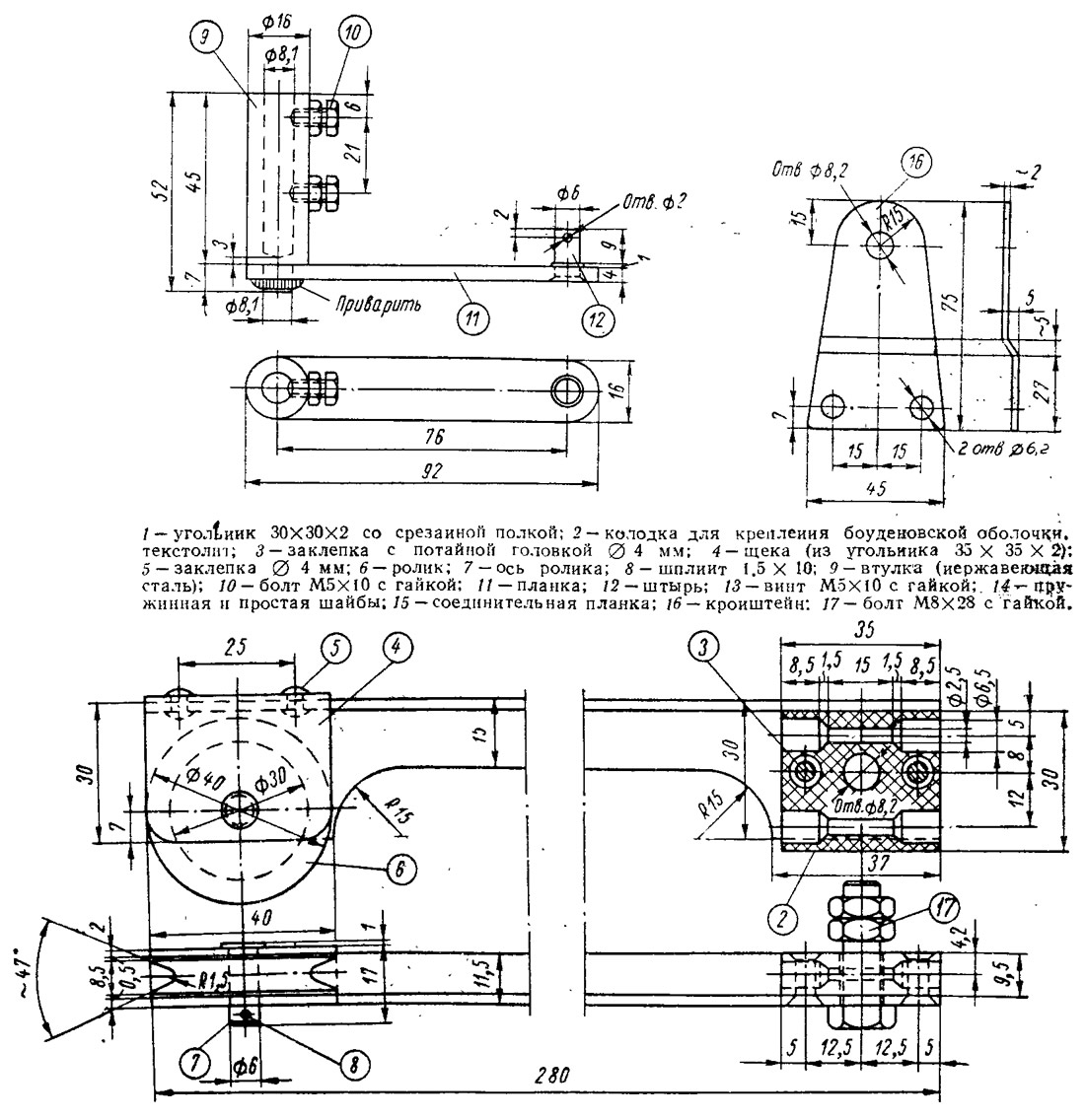

    Информация об изображенииДетали устройства. Материал деталей легкий сплав
    Детали устройства. Материал деталей легкий сплав

    Описываемая конструкция дистанционного управления проста в постройке, позволяет управлять дроссельной заслонкой дистанционно а с кормы, быстро отсоединяется от мотора (нужно отдать всего лишь один болт М8). Конструкция пригодна и для подвесного мотора «Москва», при этом не нужно делать рычаг 3 и кронштейн 5, так как они имеются на моторе. Кронштейн 5 не нужен и для «Вихря» последних выпусков, так как на поддоне предусмотрен соответствующий прилив, который может быть использован для шарнирного крепления детали 2.

    Для закрепления к вертикальному штоку привода заслонки карбюратора рычага необходимо в поддоне просверлить отверстие ∅16,1 мм, а в штоке — две лунки для стопорных винтов рычага. Диаметр тросика 6—1,8—2,2 мм, длина — около 7 м (для 3,5÷4-метровой мотолодки). Боуденовские оболочки можно взять от мотоцикла или инвалидной коляски.

    Управляющий элемент — ручка газа 1 — состоит из шкива диаметром 70 мм с желобком шириной 8 мм, на который навивается в 2—3 оборота тросик газа. Концы тросика закрепляются на щеке шкива.
