Катеров описываемого типа построено в Ярославле несколько. Они хорошо зарекомендовали себя как в дальних туристских походах, так и при кратковременных прогулках. Этот катер водоизмещающего типа рассчитан на плавание с относительно небольшой скоростью. Зато он более экономичен, чем, например, «Казанка» с подвесным мотором. Лучше всего на катер поставить малогабаритный двигатель мощностью 3—6 л. с., например, четырехтактный «Л6/3». С двигателем мощностью 3 л. с. скорость хода катера составит 10—11 км/час, 6 л. с. — 12—15 км/час. На 100 км пройденного пути расходуется 18—20 л горючего, причем скорость лодки практически не падает с увеличением нагрузки. Катер достаточно остойчив и мореходен при плавании на верхней Волге.
В небольшой каюте могут удобно разместиться на ночлег два-три человека. Максимальная вместимость шесть человек. Высота рубки вполне достаточна, чтобы сидеть на низких (200—250 мм от пайола) банках; увеличивать ее не следует, т. к. это ухудшает остойчивость и ходкость при встречном ветре. В хорошую погоду можно сидеть в просторном кокпите, который оборудуется продольными банками.
Основные данные катера
| Длина наибольшая, м | 6,50 |
| Ширина, м | 1,60 |
| Высота борта на миделе, м | 0,70 |
| Вес корпуса, кг (около) | 350 |
Катер можно построить и длиной 6 м, для этого нужно уменьшить его на одну шпацию в носовой части.
Руководствуясь описываемым ниже методом, можно построить корпус, располагая хорошей ручной дрелью, зубилом, рычажными ножницами и ножовкой по металлу. Ну и, конечно, нужно заранее запастись необходимым металлом (можно уже бывшим в употреблении). Для постройки катера необходимы:
- листовая сталь для обшивки днища δ = 1,5 мм, для борта δ = 1,0 мм — всего 18 м2;
- угольник 40X40X3 длиной 7 м для киля и форштевня;
- угольник 32X32X3 длиной 24 м для привального бруса и комингса;
- угольник 20X20X3 длиной 25 м для шпангоутов.

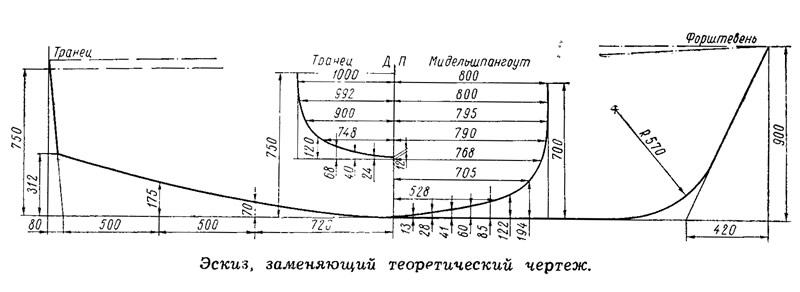

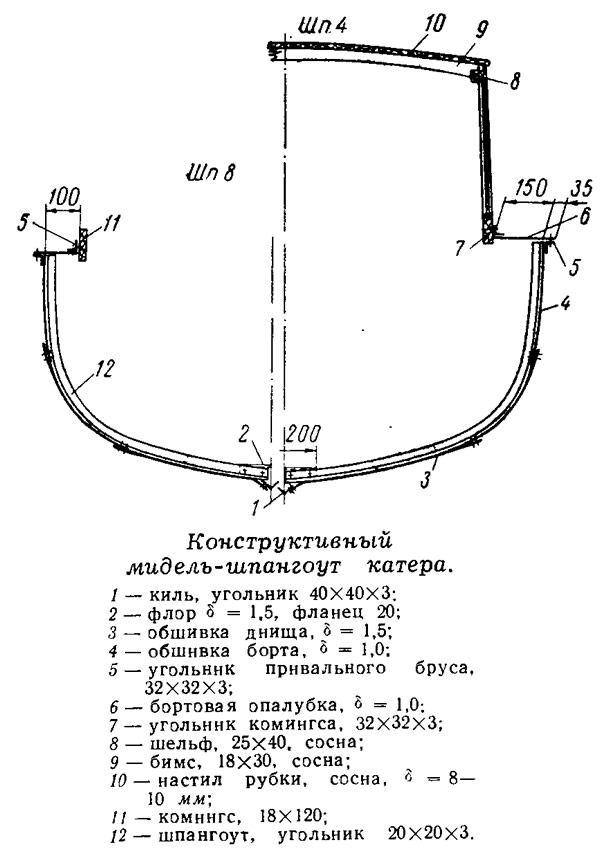

Три основные детали задают обводы корпуса: мидель-шпангоут (шп. № 5), транец и киль с форштевнем. Мидель-шпангоут (самый широкий шпангоут) лучше изготовить из более жесткого угольника (25X25), чем остальные. Гнуть его нужно по шаблону из фанеры, изготовленному по разметке. Можно взять заготовку шпангоута целиком на оба борта, либо соединить две части на киле после гибки. Верхние концы соединяются временным угольником на болтах.
В угольнике транца до гибки нужно предварительно просверлить отверстия для заклепок, крепящих его к транцевому листу и обшивке. Шаг клепки — 15 мм. Транец вырезается по контуру угольника из листа δ = 1÷1,5 мм. Наложив лист на угольник, сверлят 3—4 отверстия и ставят в них заклепки, после чего можно приступать к сверлению остальных отверстий. Клепать можно впотай и под обжимку. В первом случае необходимо предварительно раззенковать отверстия под потайную головку. Длина заклепки должна быть равна суммарной толщине склепываемых элементов плюс диаметр самой заклепки (для нашего случая — 8 мм). При клепке под обжимку длина заклепки увеличивается еще на 0,5 ее диаметра (до 10 мм).
Теперь можно заготовить киль с форштевнем. В угольниках предварительно размечаются и сверлятся отверстия под двухрядный заклепочный шов с шагом не более 15 мм. Центры отверстий рекомендуется располагать ближе к кромке угольника — это облегчит последующую подгонку листов обшивки.
Форштевень гнут по шаблону, изгиб киля в кормовой части проверяется по натянутой струне (проволоке).
Корпус собирают на стапеле — ровной доске, поставленной на ребро, или на деревянной площадке. Устанавливают киль с форштевнем, к килю крепят на монтажных болтах рамку мидель-шпангоута (на расстоянии 2900 мм от форштевня) и транец. Положение шпангоута, транца и киля выверяется по струне и отвесам. Из угольника 32Х32ХЗ изгибают привальные брусья, прикладывая их к выставленному каркасу. Изгиб угольников должен быть плавным и симметричным для обоих бортов (это можно проверить, сложив угольники полками вместе). Затем их устанавливают на место, скрепив болтами с мидель-шпангоутом, транцем и форштевнем.
Для дальнейшей работы необходимо на днище и бортах вблизи скулы закрепить деревянные рейки-рыбины, которые вместе с килем и привальными брусьями образуют направляющие для поверхности корпуса. Дальше размечается место установки остальных 9 шпангоутов.
Теперь можно снять с места шаблоны для гибки этих шпангоутов. Шаблоны делают из шестимиллиметровой проволоки, один конец которой прикладывают к килю и затем плавно изгибают, чтобы она плотно прилегала ко всем четырем точкам опоры — килю, рыбинам и бортовым угольникам. По шаблону можно легко изогнуть обе половины шпангоутов из угольника. Шпангоуты нужно также примерить по месту и, если нужно, размалковать, т. е. отогнуть полку до плотного прилегания к продольным связям.
Шпангоуты устанавливают на место и приступают к выкройке и подгонке обшивки катера, начиная с кормы.
Листы нужно брать не очень широкие, для облегчения выколотки их по обводам. Так, верхние бортовые листы Должны иметь ширину у транца 300 мм, У носового конца 500 мм, скуловой пояс — не шире 300 мм. Желательно до раскроя листов на шпангоутах разметить положение пазов, пользуясь гибкой рейкой.
До установки листа на место по одной из его кромок сверлятся отверстия для двухрядного заклепочного шва. Шаг заклепок по пазам и стыкам 15 мм, перекрой листов — 25 мм. Перед сборкой швы прокрашиваются свинцовым суриком или белилами для лучшей плотности. С внешней стороны отверстия под заклепки нужно раззенковать для клепки впотай. Листы обшивки к шпангоутам крепятся заклепками диаметром 5 мм с шагом 75 мм.

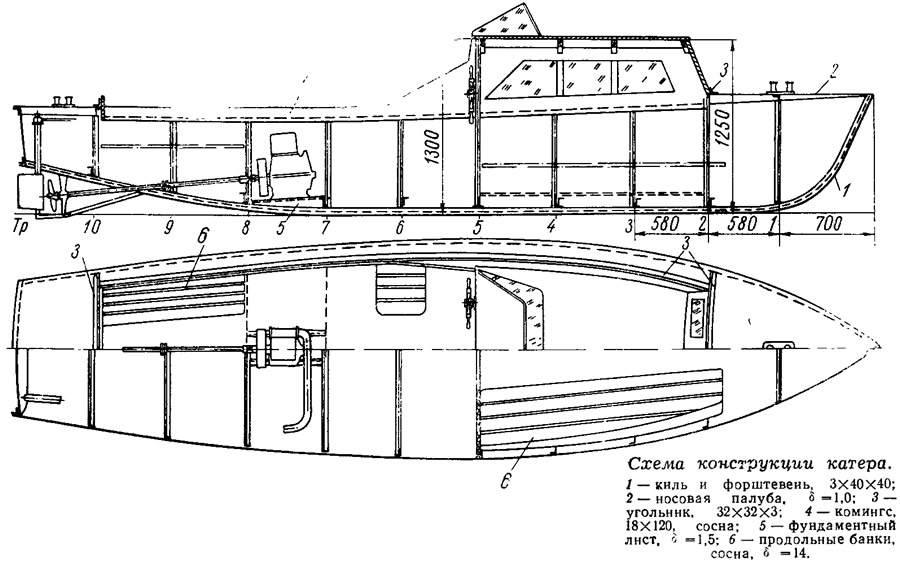

После окончания обшивки корпуса устанавливают носовую и кормовую часть палубы, затем бортовую опалубку. Конструкция палубы ясна из прилагаемых эскизов.

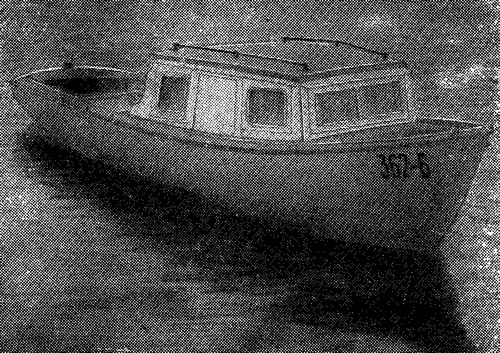

На фотографии показан вариант катера с моторным отсеком длиной 600 мм в кокпите. Носовую переборку отсека лучше сделать водонепроницаемой, это повысит безопасность катера в случае течи, хотя и создаст неудобства в размещении пассажиров. Можно ограничиться и небольшим кожухом, закрывающим двигатель сверху. Для изготовления валопровода, дейдвудной трубы, гребного винта и рулевого устройства можно воспользоваться чертежами, опубликованными в 10-м выпуске для лодки «Струйка».
