А между тем есть более простой технологический способ сборки небольших фанерных лодок, не требующий изготовления стапеля и большого числе поперечных шпангоутов или лекал. Этот способ с применением скрепок из медной проволоки и лент из стеклоткани с успехом опробован нашими любителями-судостроителями при постройке небольших гребных и парусных лодочек (см., например, описание постройки яхтенного тузика в сборнике №77 или лодочки «Краб» в №81). Предлагаем применить тот же способ для постройки четырехместной моторной лодки.
Основные данные
Длина наибольшая, м | 4,40 |
Ширина наибольшая, м | 1,65 |
Высота борта на миделе, м | 0,80 |
Масса мотолодки порожнем, кг | 180 |
Высота в каюте, м | 1,04 |
Пассажировместимость, чел. | 4 |
Рекомендуемая мощность подвесного мотора, л. с. | 8-25 |
Отличие данного способа от традиционного заключается в том, что обводы корпуса лодки получаются при его сборке благодаря заранее выкроенным в чистый размер листам обшивки, а сборка корпуса заключается в соединении этих листов по кромкам. При этом не требуется сооружать стапель — достаточно ровной поверхности пола или площадки на открытом воздухе. Сами выполняемые работы уже не требуют большого искусства. Время пребывания корпуса в процессе сборки в помещении может быть сведено до минимума. Все заготовки и детали могут храниться в квартире «в плоском виде» и принимают объемную форму судна буквально за 3—4 рабочих дня.
«Сом» — небольшая каютная мотолодка с умеренно-килеватыми обводами днища, которую можно использовать для выходов на рыбалку или для туризма выходного дня. «Граненые» обводы корпуса, составленные из длинных листов наружной обшивки и комингсов рубки, позволяют применить упомянутый выше метод сшивки и обеспечить при этом достаточную жесткость практически безнаборного корпуса. Форму корпуса и прочность придают переборка каюты, всего одна шпангоутная рамка, транец, конструкции кормового дивана и подмоторной ниши. Листы днища уже по окончании сборки обшивки подкрепляются четырьмя рейками стрингеров и промежуточными флорами — опорами для настила. Это необходимо для того, чтобы при плавании на волнении фанерное днище не начало работать как тонкая мембрана: при постоянных многократных изгибах пластин обшивки стеклопластиковые соединения г.о пазам — по килю и скуле — могут, если не разрушиться, то потерять герметичность.
Для обшивки желательно приобрести пятислойную (авиационную) водостойкую фанеру толщиной 6 мм. Потребуется 14—15 ее листов стандартных размеров 1525Х1525 мм.

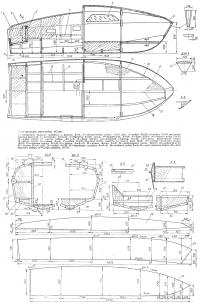

Работа начинается с соединения всех заготовок листов до нужной длины. Лучший способ — склеивать лист с помощью эпоксидного клея (либо на другом водостойком клее) «на ус»; необходимые рекомендации можно найти в книге «15 проектов судов для любительской постройки» или, например, в статье о постройке виндсерфера «Летучая рыба», опубликованной в сборнике №82. Затем на внутренней стороне каждого листа наносят прямые взаимно перпендикулярные линии для разметки контуров согласно приводимым эскизам; эти линии будут необходимы также и для контроля при последующей сборке корпуса. Плавные кривые кромок можно прочертить по намеченным точкам при помощи тонкой гибкой рейки длиной не менее 3 м.
Листы обрезают по кромкам ножовкой с мелким зубом и прострагивают рубанком таким образом, чтобы при сшивке кромки стыковались по возможности с минимальным зазором; плоскости торцов фанеры приходится срезать «на угол» (как говорят судостроители — снимать с кромок малку).
Из остатков листов фанеры вырезают детали транца, переборки и шпангоутной рамки. При сборке корпуса эти узлы играют роль поперечных лекал.
Сборка начинается с соединения пары днищевых листов обшивки по килевому пазу. Отступая от кромки киля на 6 мм, на обоих листах проводят линию, которая будет служить центровой для сверления отверстий под проволочные скрепки. Сначала кромки соединяемых листов скрепляются через 75 мм. В носовой оконечности, где сопрягаемые кромки образуют линию форштевня, шаг между скрепками лучше уменьшить. В одной из соединяемых кромок отверстия могут быть просверлены сразу по всей длине, а в кромке второго листа отверстия лучше сверлить по месту — последовательно, участками длиной по 500—600 мм, иначе при изгибе кромок по кривой линии расстояния между отверстиями могут получиться рассогласованными.
Скрепки делаются из медной проволоки диаметром около 2 мм; нарезав кусочки проволоки длиной около 40 мм и изогнув их в виде глубоких скобок, скрепки вставляют с внутренней стороны обшивки в отверстия и снаружи скручивают концы плоскогубцами. На первых порах нет необходимости пытаться сблизить кромки соединяемых листов слишком плотно — это надо будет сделать непосредственно перед оклейкой пазов стеклопластиком.
Начинать постановку скрепок лучше с кормы, причем когда скрепки будут стоять на длине паза в 1—1,5 м, рекомендуется временно установить на место транец — он поможет придать днищу нужную килеватость и при дальнейшей работе получить правильный продольный обвод киля. Позже можно будет также временно «наживить» переборку каюты и шпангоутную рамку в носовой части лодки. Пройдя таким образом весь килевой паз, нужно убедиться в правильности обводов и плотности прилегания кромок фанеры, подкрутить проволоку в местах, где появится чрезмерный зазор.
Затем на место ставятся оба листа бортовой обшивки; их прихватывают к выставленному набору при помощи струбцин, прочного шнура и гвоздиков, а затем соединяют их кромки с кромками днищевых листов по скуле, ведя работу от транца участками по 500—600 мм попеременно на обоих бортах.
После обтягивания скобок временно поставленный поперечный набор можно снять, предварительно наметив на обшивке днища положение флоров, а на флорах — места вырезов для прохода продольных реек — стрингеров. Заготовки стрингеров ставят на место на клею и гвоздях, забиваемых через обшивку в шахматном порядке для надежного прилегания рейки к обшивке по всей пласти. В носу, где изгиб получается большим, лучше поставить заклепки или шурупы.

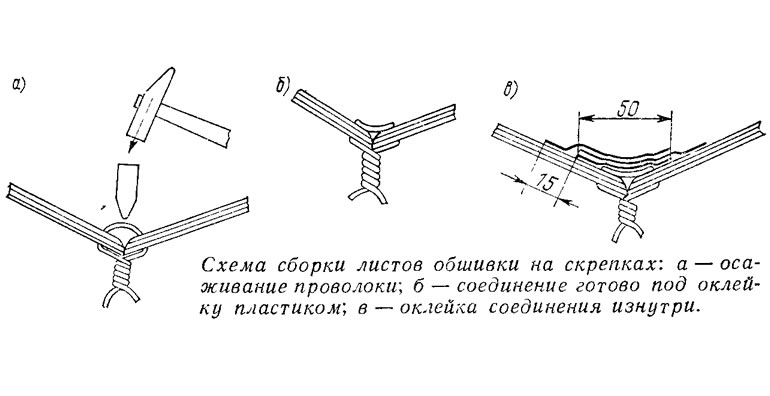

Скрепки являются скорее монтажными элементами, чем скреплением листов обшивки на все время последующей эксплуатации лодки. Основную прочность соединениям придает стеклопластик, который образуется при помощи лент тонкой стеклоткани, наклеиваемых эпоксидным клеем в несколько слоев с обеих сторон соединения. Чтобы получился плотный слой стеклопластика без воздушных пузырей и отслаивания от фанеры, необходимо тщательно утопить в древесину проволоку скоб, которая выступает изнутри корпуса в виде «мостиков» над пазом. Сделать это можно с помощью молотка и зубила со скругленной рубящей частью либо другого похожего инструмента; при этом шов получает дополнительное уплотнение.
Проклеивание соединений начинают с внутренней стороны обшивки. Перед приклеиванием первой ленты стеклоткани полезно ограничить ширину смазываемой связующим полосы, наложив по обеим сторонам паза липкую ленту. Заранее приготовленное связующее (эпоксидная смола — 100 вес. ч,; полиэтиленполиамин — 10 вес. ч.: дибутилфталат — 15 вес. ч., либо другие компоненты согласно инструкции по использованию имеющейся у строителей лодки смолы) наносится кистью, затем накладывается сухая лента из стеклоткани. При этом ленту просто раскатывают, но не натягивают. Снаружи стеклоткань простукивают кистью, смоченной в связующем, до равномерной пропитки ленты — она становится при этом прозрачной. Воздушные пузырьки воздуха необходимо тщательно удалить, иначе впоследствии они послужат причиной расслоения пластика и фильтрации воды.
Желательно использовать ленту фабричного изготовления — она широко используется для изоляционных работ. Необходимо только проверить, чтобы стеклоткань не оказалась пропитанной замасливателем; если она имеет повышенную влажность, придется прокалить ленту в духовке газовой плиты.
Достаточно наложить по три слоя ленты с обеих сторон обшивки, чтобы получить равнопрочное с фанерой соединение. Если при наложении первого слоя связующее выступает с наружной стороны стыка, это свидетельствует о хорошей пропитке соединения. Слои нужно накладывать, слегка сдвигая к борту по отношению к предыдущему, с тем чтобы по кромке получался перекрой в 10—15 мм. Если ленты приходится нарезать из стеклоткани самим, можно верхние слои заранее делать пошире. Концы отдельных кусков ленты также должны укладываться с перекроем.
Когда стеклопластик желатинизируется, можно снять ограничивающую липкую ленту и оставить корпус на сутки до полного затвердевания соединения.
Следующим этапом постромки является установка на место (на клею и шурупах) поперечного набора корпуса и комингсов рубки, которые соединяются с верхними кромками бортовой обшивки на скрепках точно таким же образом, как уже было описано.
Строителю предоставляется возможность выбрать один из двух вариантов оформления носовой оконечности лодки выше ватерлинии. Можно или сшить обе кромки бортов скрепками и не ставить никакого форштевня, или изготовить форштевень из доски, как показано на чертеже, и крепить к нему носовые кромки бортов на клею и шурупах. Все зависит от того, понравится ли строителю притупленный нос лодки или он предпочитает сделать его острым.
Перед оклеиванием пазов снаружи нужно откусить кусачками выступающие скрутки проволоки как можно ближе к , поверхности обшивки, а оставшиеся кончики проволоки запилить вровень с фанерой. Затем вдоль паза укладывают ограничивающую липкую ленту и наклеивают стеклоткань как было описано выше.
По окончании оформления всех продольных соединений остается смонтировать всю обстройку внутри рубки и кокпита, а затем причертить по месту и поставить на скрепках крышу рубки из фанеры толщиной 5—6 мм. Если будут затруднения с изгибом крыши, вырезанной из одного цельного листа, его можно разрезать по ДП и соединить на продольной рейке — карленгсе, подкрепляющем крышу рубки.
Снаружи днище рекомендуется оклеить сплошным слоем стеклоткани так, чтобы края ее переходили на борта немного выше скулы. При обработке всех поверхностей, покрытых стеклопластиком, следует помнить, что нельзя допускать снятия слоя смолы и обнажения стеклоткани: в этом случае стеклянные нити начнут фильтровать воду по капиллярным каналам между волокнами и кромки фанеры в соединениях, закрытых пластиком с обеих сторон, скоро начнут загнивать. Поэтому такие места следует тщательно зашпаклевать эпоксидной шпаклевкой.
При окончательном оборудовании лодки не следует забывать о таких деталях, как раскладки, оформляющие верхние кромки комингсов в районе кокпита, транца и переборки рецесса; буртики по бортам; металлическая полоска на форштевне (желательно продлить ее по всей длине киля). Кроме декоративных целей эти детали защищают корпус от истирания и ударов, закрывают кромки фанеры от проникновения влаги между слоями.
