    Катер для обслуживания соревнований «Фортуна»

    Год: 1983. Номер журнала «Катера и Яхты»: 105 (Все статьи)
              0



    Обслуживающий флот Со-минского учебно-тренировочного центра по парусному спорту пополнился катером «Фортуна»1, построенным польскими судостроителями по заказу Спорткомитета СССР. Катер предназначен для обслуживания и судейства соревнований. «Фортуну» можно использовать как спасательное судно и для перевозки пассажиров. Ее пассажировместимость — 10 человек, экипаж состоит из рулевого и механика. Габаритные размеры катера: длина — 12,2 м; ширина — 4,12 м; осадка корпусом — 0,75 м, максимальная осадка — 1,1 м; водоизмещение — 9 т.

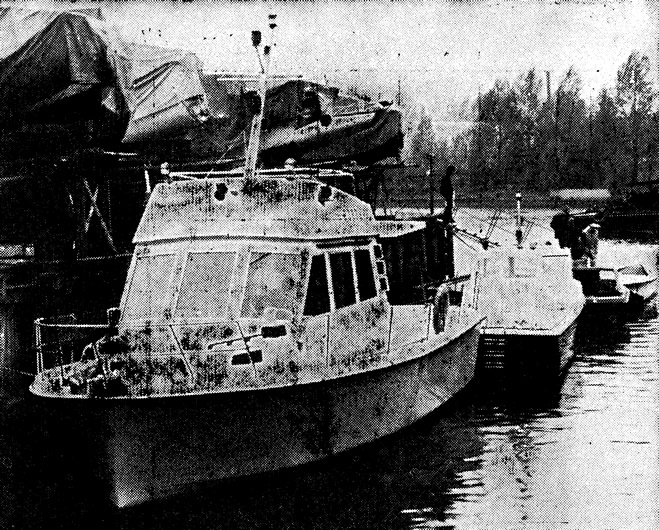

    Информация об изображенииКатер «Фортуна» в ленинградском яхт-клубе перед отправкой в Сочи
    Катер «Фортуна» в ленинградском яхт-клубе перед отправкой в Сочи

    Катер «Фортуна» построен по проекту «Конрад-1220М» и имеет рассчитанные на плавание в переходном к глиссированию режиме круглоскулые обводы (относительная скорость Fr = v√gL = 05—06), килевая линия имеет максимальное заглубление на 2—3 шп. и значительный подъем к корме: транец погружен в воду на 20% максимальной осадки корпусом. Днище, значительно килеватое в носу, в кормовой части становится почти плоским. Брызгоотбойник, отформованный по скуле почти по всей длине корпуса, отсекает струи воды, выходящие из-под днища, уменьшает смоченную поверхность катера и тем самым исключает замывание бортов.

    Энергетическая установка «Дельфин» включает в себя шестицилиндровый рядный дизель типа ИЕ680, который изготовлен в Польше по лицензии английской фирмы «Лейланд», имеет мощность 165 л. с. (121,5 кВт) при частоте вращения 2000 об/мин и обеспечивает при полном водоизмещении скорость 10 уз. Винто-рулевой комплекс катера состоит из винта регулируемого шага и подвесного полубалансирного руля.

    Информация об изображенииКормовая часть катера имеет нишу для удобства постановки буев и буксировки яхт
    Кормовая часть катера имеет нишу для удобства постановки буев и буксировки яхт

    Запаса топлива — 1,5 т — хватает на 40—45 ч автономного плавания.

    Питьевая вода — 400 л — хранится в двух цистернах из нержавеющей стали.

    Район плавания «Фортуны» установлен с удалением от берега до 20 миль.

    В салоне катера размещены угловой диван и обеденный стол, по левому борту расположены место водителя и штурманский столик. Под пайолом салона находится вместительный грузовой трюм.

    Кубрик и салон оборудованы платяными шкафами, рундуками, ящиками; помещения отделаны тиком и красным деревом.

    Просторный кокпит позволяет всей судейской бригаде находиться в нем во время работы. От дождя и солнца кокпит защищен съемным стеклопластиковым тентом. По трапу из кокпита через люк в тенте можно подняться на наблюдательный мостик, на котором предусмотрено два стационарных рабочих места для тренеров или судей.

    Информация об изображенииТеоретический чертеж катера
    Теоретический чертеж катера

    Для удобства постановки или съема гоночных буев, подхода к аварийным яхтам и ведения спасательных работ на катере имеется просторная кормовая ниша. Здесь установлены мощные кнехты, утки для крепления буксирных и швартовных концов, отведено место для грузовой стрелы. Под настилом кокпита оборудовано машинное отделение.

    Катер имеет полный комплект навигационного оборудования; якорно-швартовное устройство включает два якоря типа Данфорта весом 17 и 23 кг и якорную лебедку с тяговым усилием 500 кгс.

    Примечания


    1. О катере «Олимп» для Сочинского парусного центра см. в сборниках №82 и №89.
