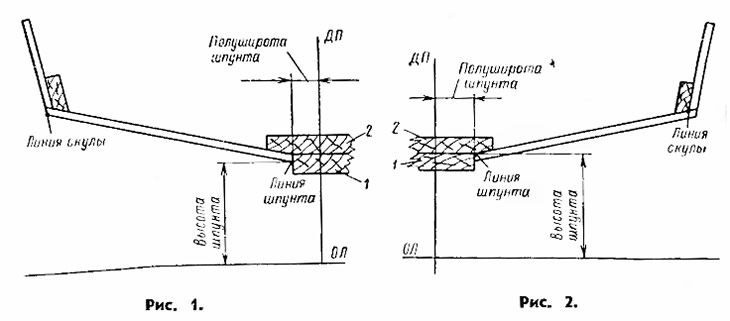

В таблице плазовых ординат фанерной яхты (стр. 113 выпуск второй) под линией шпунта понимается линия пересечения наружной поверхности обшивки днища с боковой гранью киля (рис. 1). Данная таблица ординат составлена по наружной обшивке (т. е. по наружной ее поверхности).
Не будет большой ошибки, если для фанерной яхты вы изготовите шпангоуты без учета толщины обшивки, т. е. прямо по таблице ординат. Тогда линия шпунта будет являться линией пересечения внутренней поверхности обшивки днища с боковой гранью киля (рис. 2).
Если обшивка толще 10 мм, лучше учесть ее толщину при изготовлении шпангоутов. В этом случае, построив обводы по таблице ординат, нужно отложить внутрь от линий толщину обшивки и по этим новым линиям собирать шпангоуты.
