Ходовые огни с линзами Френеля

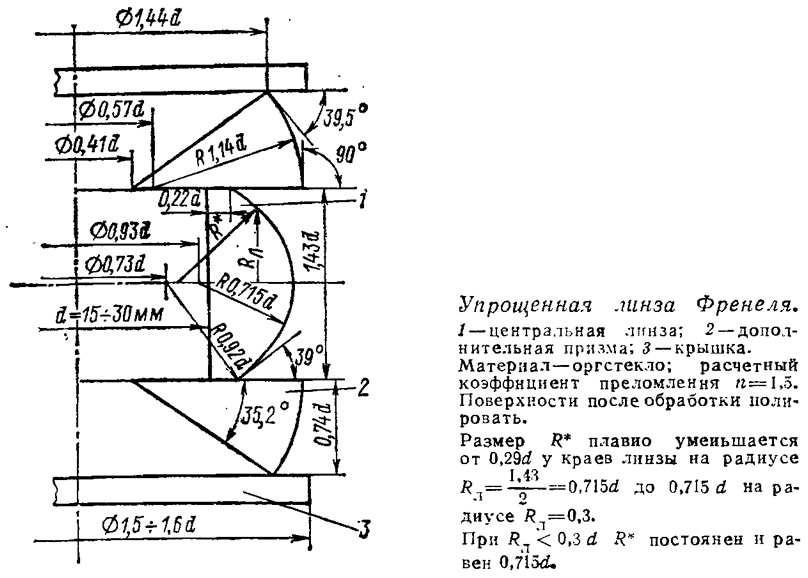

Чтобы улучшить видимость ходовых огней или уменьшить потребляемую ими мощность, целесообразно вместо обычных стекол применить линзы Френеля. За счет преломления в сочетании с полным отражением в дополнительных призмах проходящий через них световой поток распространяется в пределах весьма малого угла (величина которого зависит от погрешностей изготовления и расчета), в то время как в случае применения непрофилированного стекла лучи света распространяются во все стороны.

Использование линз Френеля позволяет применять для ходовых огней относительно маломощные лампочки с силой света 2—3 свечи, а при тщательном изготовлении — даже в 1 свечу. Это особенно важно для мотолодок с подвесными моторами, не имеющими электрической системы с достаточно мощными источниками тока.

Отдельные элементы линзы изготовляются из листового оргстекла и склеиваются раствором стружек оргстекла в дихлорэтане. Такие линзы можно применять для клотикового и топового огней, причем в последнем случае необходимо на внутреннюю поверхность линзы наклеить алюминиевую фольгу или установить экран так, чтобы обеспечить необходимый по правилам сектор освещения в 225°. Распилив получившуюся линзу вдоль, вы будете иметь две линзы для гакового и бортовых отличительных огней, а также огней-отмашек. Особенно целесообразно применять линзы Френеля для импульсных отмашек, однако, учитывая, что освещенное пятно лампы ИФК-120 намного больше, чем размеры нити лампы накаливания, размер d рекомендуется увеличить до 40—50 мм.

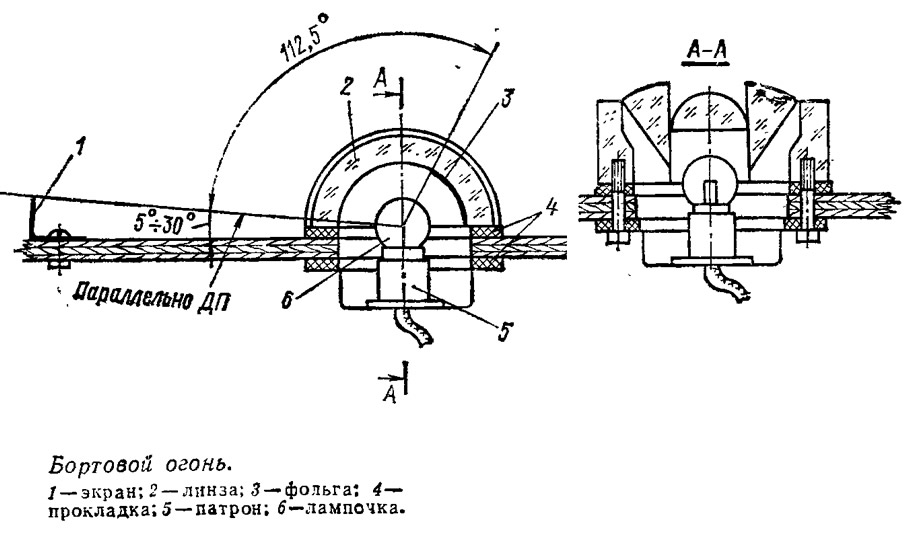

Линзы для бортовых огней можно окрасить раствором анилиновых красителей в дихлорэтане с добавлением стружек оргстекла. И здесь не забудьте вклеить фольrv или установить экраны, выдерживая углы: 135° и 112,5° — для гакового и бортовых огней, 90° — для фонарей-отмашек.

Линзы фонарей следует устанавливать параллельно ходовой ватерлинии, а при установке ламп добиваться, чтобы максимум освещенности лежал в горизонтальной плоскости и имел минимальный размер по вертикали (определяется по освещенности листа бумаги, располагаемого на расстоянии около метра от огней). Можно изготовить упрощенные линзы, состоящие только из одной центральной линзы, однако мощность лампочек в этом случае придется удвоить.
