Диаметр гребного винта D это наибольший диаметр диска, ометаемого концами лопастей винта при его вращении.
Чтобы его измерить, нужно в отверстие в ступице для вала вставить цилиндрическую деревянную пробку, найти на торце пробки ее центр, и наколов шилом, вставить в углубление обломок иголки либо иголку от чертежного циркуля так, чтобы ее острие выступало над торцом на 1—1,5 мм. Затем нужно положить лист плотной бумаги на ровную поверхность стола и поставить сверху винт, проколов бумаг) центровой иголкой.
Взяв разметочный металлический угольник (можно воспользоваться и обычным чертежным треугольником), переносят проекции нескольких самых крайних точек с края лопасти на бумагу, помечая их положение карандашом. Затем снимают винт и находят наиболее удаленную от центра из помеченных точек (это можно сделать при помощи циркуля). Удвоив этот размер, получают диаметр гребного винта.
Если измеряется бывший в эксплуатации винт, то эту процедуру рекомендуется проделать для всех лопастей, так как возможна разность радиусов различных лопастей вследствие износа или повреждения тонких кромок.

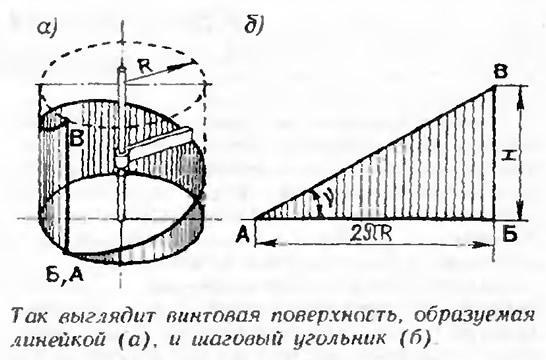

Теперь о шаге. Глядя на гребной винт, вы легко можете обнаружить, что лопасти представляют собой не просто лопатки с плоской нагнетательной стороной, а они изогнуты по сложной винтовой поверхности. Такую поверхность можно получить, если, например, вращать горизонтальную линейку вокруг вертикальной оси и одновременно перемещать ее с постоянной скоростью вверх. В результате такого движения каждая точка линейки образует винтовую линию, а совокупность этих линий дает винтовую поверхность. Конец линейки опишет на цилиндрической поверхности с радиусом R направляющую винтовой поверхности.
Если развернуть цилиндр на плоскость, то направляющая предстанет в виде наклонной прямой. Расстояние АВ, очевидно, представляет собой путь, который прошел конец линейки за один полный оборот. Эта величина и является геометрическим шагом винтовой поверхности H, а угол v называется шаговым углом.
На практике при изготовлении и проверке гребных винтов применяют шаговые угольники.
Очевидно, если вращать линейку с постоянной частотой вращения и перемещать ее с постоянной поступательной скоростью, то величина шага на каждом радиусе будет одинаковой — каждая точка линейки поднимется за один оборот вокруг оси на одну и ту же величину. А вот шаговый угол для каждого радиуса будет разный: чем ближе к оси, тем больше этот угол. Это легко установить, сравнив угол наклона лопасти к столу у ступицы и у внешнего края лопасти.

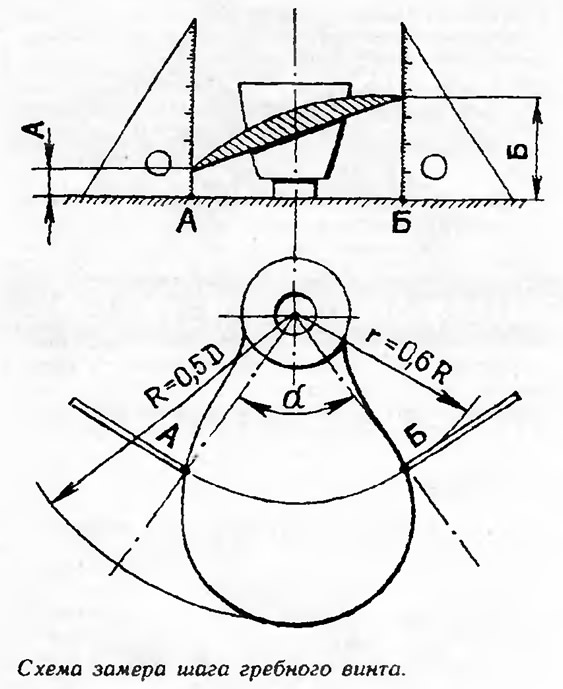

Для замера шага винта можно воспользоваться той же пробкой с иголкой и угольником. Наколов острием иголки центр на бумаге, из неге описывают циркулем дугу радиусом 0,6R — наибольшего радиуса винта. Установив винт снова иголкой в центр, к обеим кромкам лопастей приставляют чертежный угольник таким образом, чтобы его ребро с делениями стояло на прочерченной дуге и прикасалось к кромке лопасти. На дуге в месте пересечения ее с ребром угольника отмечают точку, одновременно замеряют высоту от поверхности стола до входящей и выходящей кромок лопасти. Вновь сняв винт, соединяют прямыми линиями полученные точки на дуге и транспортиром измеряют центральный угол α. Искомый шаг определяется расчетом по формуле:
Рекомендуется сделать такие замеры для всех лопастей, так как лопасти могут быть деформированными либо неправильно изготовленными. Следует еще учесть, что, кроме винтов постоянного шага, получивших наибольшее распространение, существуют специальные гребные винты, у которых шаг изменяется в зависимости от радиуса (радиально-переменный шаг) или вдоль оси (аксиально-переменный шаг), а также со сложной винтовой поверхностью аксиально-радиально-переменного шага.
