Профили для килей и рулей

Год: 1991. Номер журнала «Катера и Яхты»: 151
          0

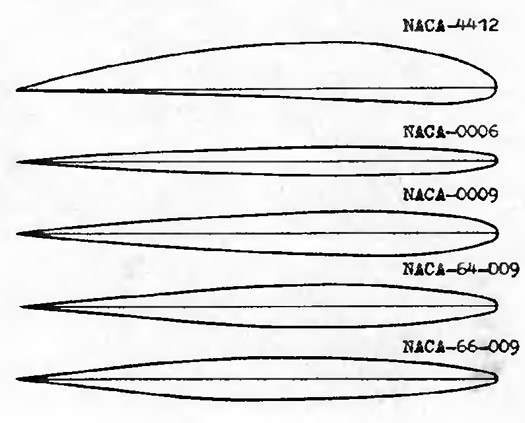

Информация об изображенииГеометрические профили NACA
Геометрические профили NACA

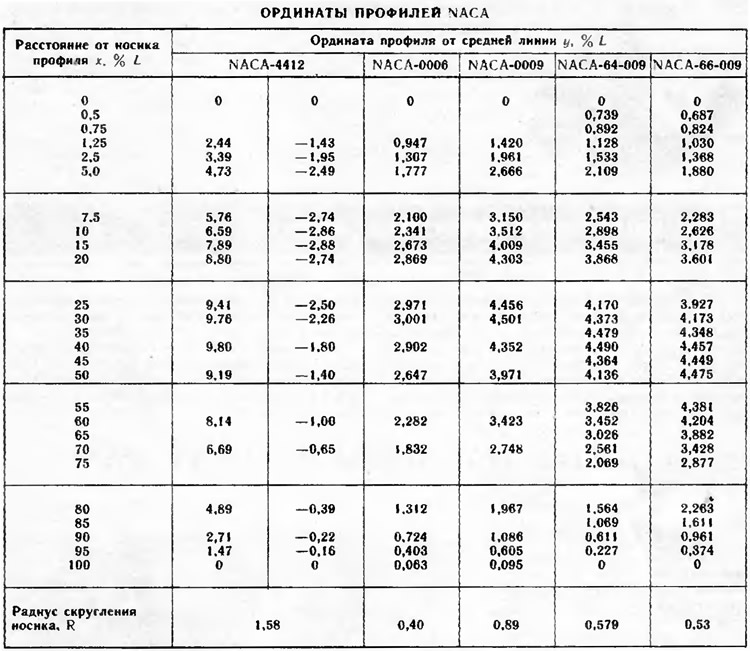

По просьбам читателей «КиЯ», занимающихся проектированием и самостоятельной постройкой малых судов, публикуем геометрические данные профилей NACA (американская организация National Advisory Committee for Aeronautics), упоминания которых наиболее часто встречаются в специальной литературе.

Выбор того или иного профиля во многом зависит от функций элемента, для которого предполагается его использовать (киль яхты, шверт, перо руля, жесткий парус), рабочих углов атаки, а также режима обтекания профиля (числа Рейнольдса) и его гидродинамического удлинения. Поэтому необходимо учитывать рекомендации, публикуемые в литературе, по применению профилей для конкретных случаев.

В будущих номерах редакция планирует опубликовать гидродинамические характеристики профилей NACA, что позволит конструкторам обоснованно выбирать их.
