Чертежи печатных плат эхолота из общедоступных деталей

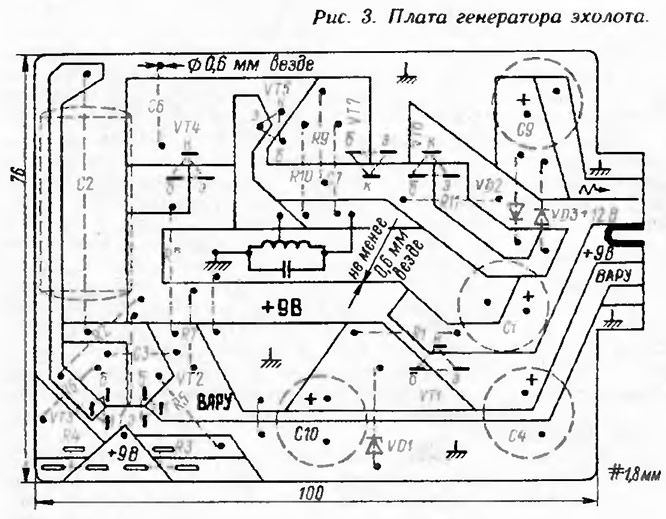

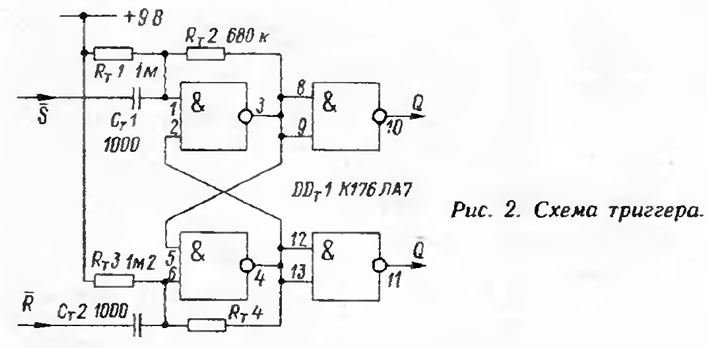

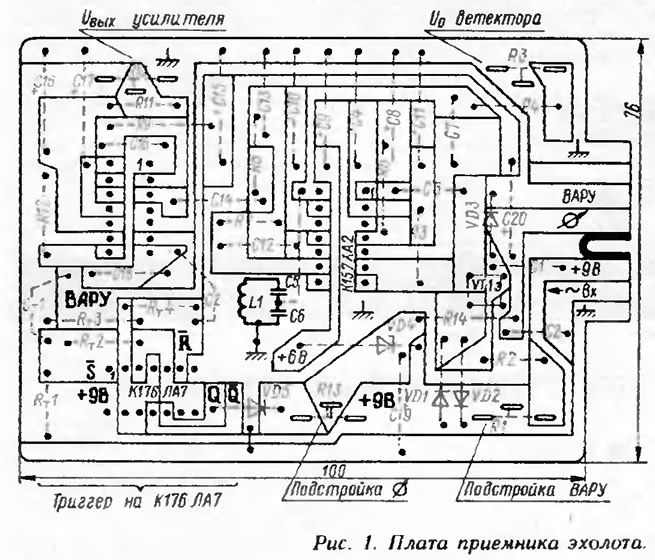

По многочисленным просьбам читателей «КиЯ» публикуем чертежи печатных плат эхолота с ферритовым приемо-излучателем («КиЯ» №134). По сравнению с испытанным макетом рисунок платы рационализирован с точки зрения более равномерного распределения деталей Кроме того, в схему внесены непринципиальные изменения— микросхема K155TBI приемника (рис. 1) заменена RS-триггером на экономичной микросхеме (рис. 2) К176ЛА7 (нли К561ЛА7), а в генераторе (рис. 3) параллельно стабилитрону VDI установлен дополнительный конденсатор С10 (200 мкФ/10 В).

Кроме указанных микросхем, транзисторов и диодов, на платах распаяны резисторы типа ОМЛТ-0,25, электролитические конденсаторы на 6,3; 10 и 15 В типов К50-6 и К50-9. прочие конденсаторы — керамические типа КМ-56, кроме хронирующей емкости генератора С2, которая для стабильности взята типа МБМ (1 мкФ/160 В).

Катушки индуктивности использованы готовые, от трехпрограммного громкоговорителя, перемотанные внавал проводом ПЭВ-0,12 до заполнения (примерно 250—300 витков). Точная настройка в резонанс осуществляется подстроенным сердечником катушек, грубая — подбором конденсатора контура. Связь генератора и приемника с вибратором осуществляется парой гибких коаксиальных кабелей (например, телевизионных типа РК) длиною не более 10—12 м.

Пользуясь случаем, автор еще раз подчеркивает, что постройка этого эхолота должна начинаться с подбора удовлетворительного экземпляра ферритового стержня-вибратора, качество которого и определит потребные характеристики схемы эхолота, ее настройку. Кстати, стало известно, что почти идеальные прнемоизлучатели для эхолота получаются из ультразвуковых активаторов некоторых стиральных машин, где использованы специальные магнитострикционные ферриты со встроенным подмагничиванием (М21СПА-2.60).

Если в распоряжении конструктора окажется подходящий по частоте пьезовибратор, то схема эхолота может быть приспособлена и для него. Для этого пьезоэлектрический вибратор следует подключить к генератору и приемнику через согласующий высокочастотный трансформатор (например, на основе чашечного сердечника Б-26 из феррита марки 1000НМЗ), где входная и выходная обмотки соответствуют W1 и W2 магнитного вибратора, а согласующая W3 — подключается к обкладкам пьезошайбы. Оптимальный коэффициент трансформации подбирается экспериментально на частоте механического резонанса (см. Тараторкин Б. С. Приборы для яхт и катеров. Справочник. Л.. Судостроение, 1984 С. 43).
