Постройка яхты по проекту полутонника «СТ-28»

Год: 1987. Номер журнала «Катера и Яхты»: 125
          0


Мысль о постройке крейсерской яхты у нас — экипажа яхты класса «Дракон» — появилась давно. С выходом в свет №87 «Катеров и яхт», в котором был опубликован проект полутонника «СТ-28», разработанный А. С. Стружилиным, был решен вопрос о выборе типа яхты, которую мы будем строить. Проект понравился всем, но построить корпус из дерева или стеклопластика, как рекомендовано в опубликованных материалах, нам — рабочим судоремонтного завода — было не под силу. Трое из нас по профессии электрики, один — судокорпусник, а автор этих строк — сварщик. Поэтому мы решили строить корпус из стали сварной конструкции.

Основные данные яхты по проекту «СТ-28»

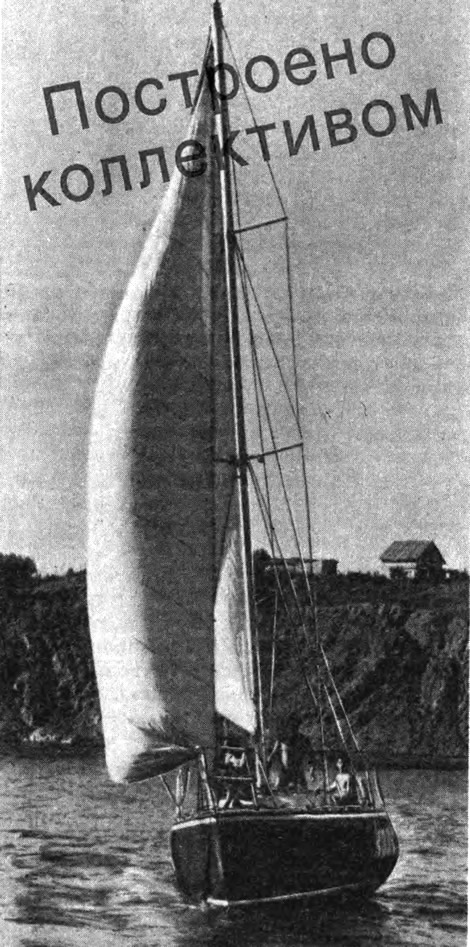

Информация об изображенииФото яхты под парусами
Фото яхты под парусами

Длина наибольшая, м8,74
Длина по КВЛ, м7,25
Ширина наибольшая, м3,15
Осадка, м1,53
Водоизмещение, т2,55
Площадь парусности, м243,3

Около года заняли подготовительные работы. Разбили плаз, заготовили материал и стапель для сборки корпуса. Шпангоуты выполнили из угольника 45X28X3 при расстоянии между ними 400 мм. Установив шпангоутные рамки на стапеле килем вверх, мы раскрепили их продольными связями — стрингерами из угольника 20X20X3, расстояние между которыми приняли также 400 мм. Из этого же угольника сделали карлингсы. Набор обшили стальными листами толщиной 3 мм в подводной части и 2 мм в надводной. Из двухмиллиметровой стали сделали также настил палубы и рубку.

Узел соединения борта с палубой оформили при помощи трубы 3/4 дюйма, к которой внахлест приварили листы обшивки и палубы. Стыки и пазы листов сваривали встык с обеих сторон, затем наружный шов снимали абразивными кругами.

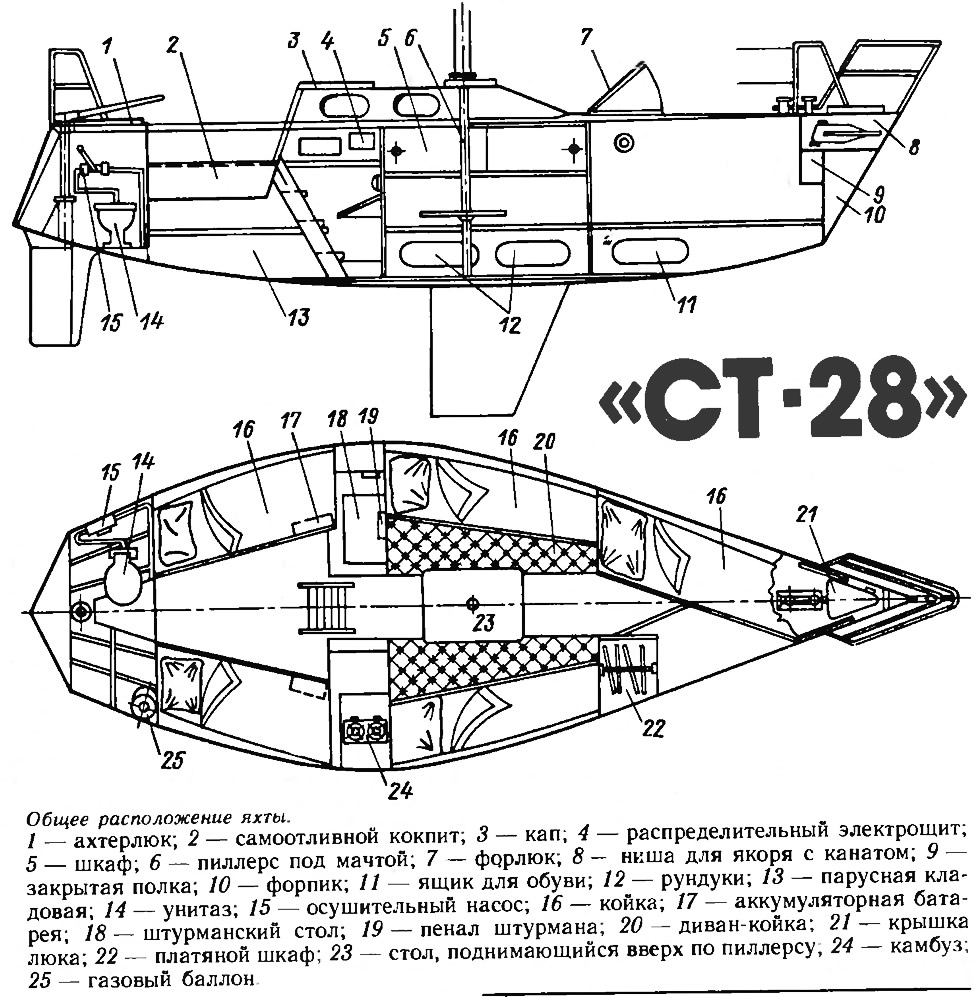

Информация об изображенииОбщее расположение яхты
Общее расположение яхты

Борта и палубу снабдили тепловой изоляцией — плиты пенопласта толщиной 25 мм нарезали кусками по размеру шпации и приклеили к металлу. Для придания металлическому настилу палубы нескользящих свойств приклеили на нее сетку в виде отдельных ковриков.

При постройке размерения и обводы корпуса выдержали в полном соответствии с проектом, но изменили конструкцию кокпита. Поскольку основным районом эксплуатации яхты является Волгоградское море, надувной спасательный плот в повседневной практике не нужен. поэтому освободившееся место в кокпите использовано для более удобного размещения экипажа. При необходимости плот размещается на транце яхты.

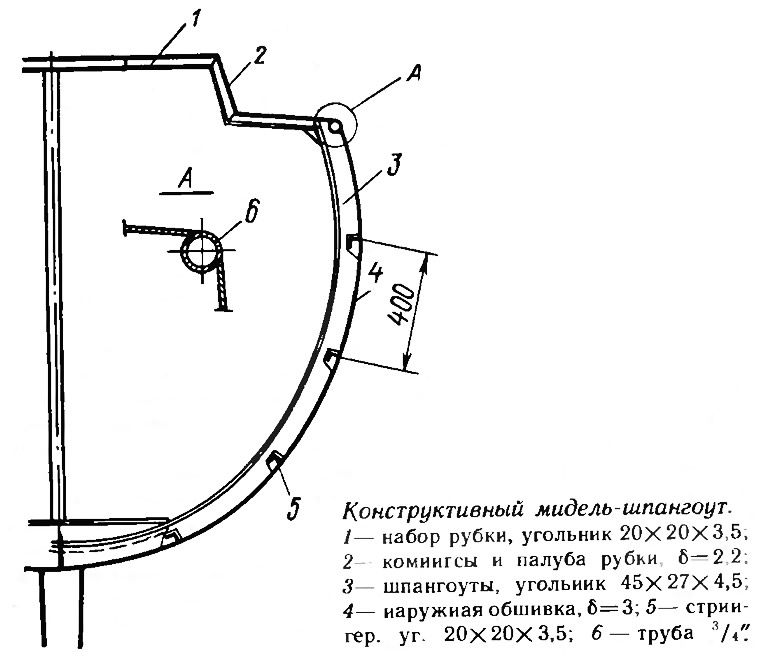

Информация об изображенииКонструктивный мидель-шпангоут
Конструктивный мидель-шпангоут

Кроме того, кокпит несколько укоротили, чтобы получить более объемистый ахтерпик. В нем установили унитаз, большой газовый баллон, ручной осушительный насос. Ахтерпик используется и как боцманская кладовая. Отсек этот отделен от остального корпуса водонепроницаемой переборкой и снабжен приточной и вытяжной вентиляцией.

Строили яхту в выходные дни и вечерами после работы ровно год. В августе 1982 г. наш «Крокус» уже был на плаву. Перед спуском судно взвесили — его водоизмещение оказалось равным 3500 кг (без внутреннего оборудования).

Первые испытания «Крокус» прошел в гонках крейсерских яхт на Кубок Волгоградского моря. Гонки проходили в штормовых условиях, но благодаря высокому борту палуба не заливалась волной и если забрызгивалась, то незначительно.

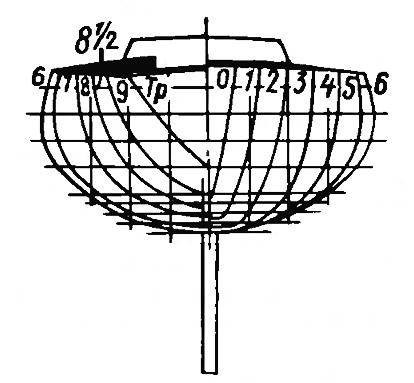

Информация об изображенииКорпус теоретического чертежа
Корпус теоретического чертежа

В 1983 г. мы приняли участие в праздновании 200-летия города-героя Севастополя, пройдя морем из Ростова-на-Дону и обратно. В этом походе еще раз проявились отличные мореходные качества яхты, но в свежий ветер и на большой волне выявилась тенденция к брочингу. Поэтому зимой 1984 г. мы установили новый руль, подобный рулю яхты «Картер-30». Теперь яхта стала более устойчивой на курсе, при ветре до 4-х баллов можно смело оставлять румпель. В навигацию 1984 г. мы завоевали Кубок Волгоградского моря и были отмечены дипломом за лучшее время на дистанции гонки на Кубок Нижней Волги.

Успешным также было наше выступление и в Кубке Средней Волги в прошлом году.
