Простейшие осушительные помпы

Отливать воду из лодки черпаком или банкой неудобно, а специальные помпы довольно сложны и дороги. Ладожские рыбаки пользуются простейшими всасывающими помпами, которые легко изготовить своими силами.

В качестве цилиндра 1 используется отрезок тонкостенной трубы диаметром 40—65 мм. Длина подбирается такой, чтобы нижний конец доставал до киля внутри лодки, а верхний выступал за борт при наклонном положении помпы. У верхнего конца вваривается отливной патрубок 5 длиной 150—300 мм, который при работе укладывается на планширь лодки. Снизу на трубу наворачивается муфта 2 с донышком, в котором просверлены отверстия для забора воды из трюма.

Нижним клапаном служит резиновый диск 3, закрепленный к донышку болтом. Такой же диск является верхним клапаном и одновременно уплотнением поршня 4, вырезанного из 5-миллиметровой стали. В поршне также просверливают отверстия для прохода воды при опускании его вниз. Ручку можно сделать из стального прутка ∅ 8—10 мм. Описанная конструкция практична и достаточно производительна (около 50 л/мин).

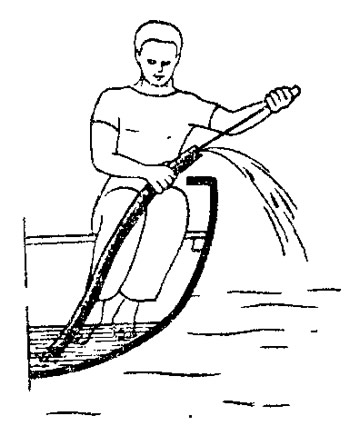

Подобная помпа может быть изготовлена и из резинового шланга (кстати, такие «эластичные» помпы выпускает сейчас английская фирма Д. Холта для яхтсменов). Конструкция клапанов и поршня выполняется аналогично описанному, а в качестве штока используется упругая стальная проволока, свитая в виде спирали с большим шагом. Этой помпой удобно пользоваться в труднодоступных местах; она совмещает в себе насос и отливной шланг. Производительность помпы с внутренним диаметром 38 мм и длиной 140 см около 40 л/мин.
