Электрооборудование мотолодки с приборами от автомашины

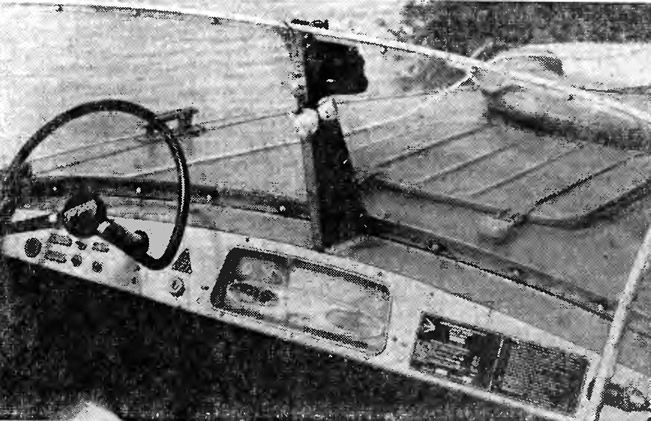

На своем «Прогрессе-2» с «Вихрем-М» я установил приборы контроля от автомобиля «Москвич-412», причем приборная доска очень хорошо вписалась в щиток лодки.

Датчик уровня бензина вмонтирован в топливный бак емкостью 80 л, установленный под задним сиденьем. Датчик температуры встроен в резьбовую бобышку, вваренную в стенку выпускного коллектора и соединенную с водяной рубашкой. В качестве спидометра использован манометр на 1 кг/см2, на ось стрелки которого установлена штатная стрелка спидометра приборной доски.

Конечно, существующая градуировка шкалы не совпадает со скоростью мотолодки, но отградуировав ее на мерной дистанции во всем диапазоне скоростей и сделав соответствующие пометки, истинная скорость определяется с достаточной точностью.

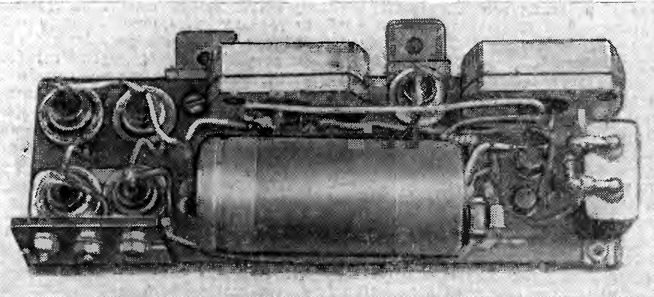

Все приборы и ходовые огни питаются от генератора мотора через выпрямитель, собранный на четырех диодах Д242, и стабилизатор. Стабилизатор выполнен по схеме, опубликованной в журнале «Радио» № 9 за 1971 г. Конструктивно он объединен в одном кожухе с выпрямителем и установлен в корме под палубой с правого борта.
