В мастерской Александра собрана целая коллекция совершенно невероятных винтов-уродов, ждущих своего часа. Первое, что бросается в глаза — это жутким образом загнутые, а то и полностью отломанные лопасти. Кроме видимых повреждений, терзающих сердце водномоторника, как правило, присутствуют и не столь заметные, но не менее неприятные — например, одна из лопастей, на вид лишь слегка поцарапанная, может оказаться после удара не под тем углом к вертикальной плоскости, который был заложен конструктором (эту характеристику винта специалисты называют "отброс").
Скорость лодки в момент удара о подводное препятствие, конечно, оказывает свое влияние на тяжесть последствий, но серьезно повредить винт можно и на самом малом ходу — объясняется это высокой частотой его вращения. Больше того — по словам Александра, чтобы изменить геометрию винта, достаточно просто выронить его из рук на твердый пол. При столкновениях с подводным прпятствием страдают только лопасти — ступица и ее детали, как правило, остаются целы.
Резиновый демпфер в ступице, увы, защите винта практически не способствует — он лишь смягчает удары при включении переднего хода или реверса. Как показывает опыт, проворачиваются резиновые втулки в основном лишь на винтах меркру-зеровских колонок, немного уменьшая последствия столкновения.
Технология ремонта "убитых" винтов практически не зависит от материала, из которого они изготовлены — для алюминиевых и стальных она различается лишь в мелочах. Поддается восстановлению даже бронза. Недавно к Беляевскому обратился владелец моторной яхты из Финляндии, повредивший при посадке на мель бронзовый винт почти метрового диаметра. Деталь была произведена в Аргентине, заказывать ее на другой стороне земного шара и долго, и дорого. Два дня работы — и финны не смогли отличить винт от нового. Единственно, предупреждает Александр, проблемы могут возникнуть с дешевыми алюминиевыми винтами, изготовленными по порошковой технологии — при попытке нагреть их горелкой металл попросту выгорает. Но цена подобных винтов такова, что действительно проще купить новый. Сразу скажем, что среди оригинальных запчастей к импортному мотору той или иной марки таких винтов нет.
Итак, починить можно действительно почти любой винт, но все же желательно, чтобы оставшаяся площадь лопастей, пусть и покореженных, составляла хотя бы 50% от имевшейся ранее — то есть обломаны они должны быть не более чем наполовину.
Предварительный нагрев поврежденных лопастей требуется перед их рихтовкой — все, что можно, лучше выправить, считает мастер, чтобы уменьшить объем сварочных работ. И алюминиевые, и стальные винты неплохо рихтуются, только стальные лучше править вхолодную, ведь после отпуска сталь придется опять закаливать, что сопряжено с рядом сложностей — например, закаливаемую деталь может "повести". С алюминием проще, поскольку после отпуска этот металл обретает первоначальные характеристики сам собой.
Загнутую часть лопасти необходимо постепенно нагреть газовой горелкой, контролируя "готовность" деревянной палочкой — как только ее кончик, приложенный к металлу, начнет обугливаться, температура достаточна. Дальше винту надо дать остыть и только потом подходить с молотком к наковальне. Имейте в виду, в вашем распоряжении не более часа — потом винт станет таким же "стеклянным", как и раньше. Работая с горелкой, нагревайте лишь тот участок, который вы намерены править — уменьшите риск спалить резиновые демпферы, особенно на винтах небольшого диаметра. (Совершеннейшие малютки по этой причине иногда приходится править вхолодную).
Черновая правка выполняется на глазок. Когда лопасти обретут форму, более-менее близкую к первоначальной, винт нужно проверить на шаговой плите по всем диаметрам и при необходимости дорихтовать (лекала, соответствующие шагу винта, указанному обычно на его ступице, лучше приготовить и установить в канавки плиты заранее).
Пока материал винта еще более-менее пластичен, проверьте "отброс" — угол наклона лопастей относительно вертикальной плоскости. Если этот показатель "гуляет", откорректируйте его по наименее пострадавшей из лопастей. Не страшно, если он будет немного отличаться от первоначального — главное, чтобы все лопасти были одинаковы. Если все в порядке, их можно зачищать под сварку.
Александр рекомендует восстанавливать их утраченные фрагменты наплавкой, а не приваркой готовых пластин. Да, второй способ заметно менее трудоемок, особенно при значительных повреждениях, но прочностные характеристики восстановленных таким образом лопастей оставляют желать лучшего. Наплавка обеспечивает большую однородность и прочность восстанавливаемой лопасти, хотя когда от лопастей остались одни огрызки, наплавка металла электросваркой в аргоновой среде чем-то напоминает работу скульптора — требуется немалый опыт и "чувство" винта.
Справка "КиЯ": Как правило, сумма, которую придется уплатить даже за достаточно сложный ремонт гребного винта, выполненный специалистом, не превышает половины стоимости нового, восстановление стальных или бронзовых винтов, естественно, обходится дороже, но указанная пропорция сохраняется.
После наплавки проводится механическая обработка поверхностей с постоянным контролем на шаговой плите. Вчерне это можно сделать наждачным кругом или "болгаркой", но для окончательной доводки придется поработать руками, вооружившись напильником. При этом сначала доводят до ума рабочие (нагнетающие) поверхности лопастей — обеспечить здесь точность гораздо важнее, тем более что толщина лопасти, неизбежно уменьшающаяся при механической обработке, не безгранична.
И шаг, и ряд иных важных характеристик винта приведены в норму. Остается обеспечить правильную конфигурацию контуров лопастей. Если при ударе одна из них уцелела, с нее снимается бумажный шаблон, по которому лишний наплавленный металл удаляют с остальных — вначале на круге, а потом напильниками. Если образца нет, придется изобразить нечто подобное "из головы", ориентируясь на первоначальный диаметр винта, указанный на его ступице.

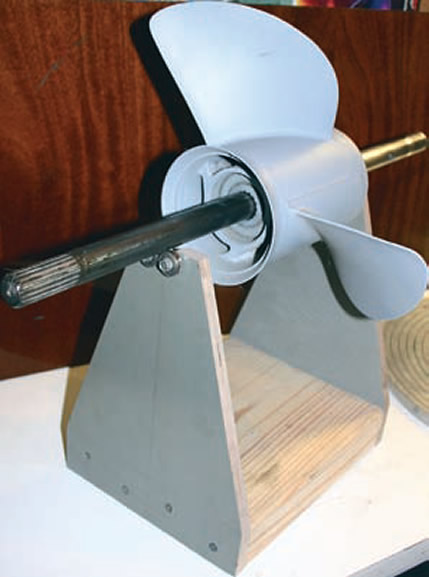

Винт практически готов — остается только проверить и при необходимости откорректировать его балансировку. Статической балансировки для "потребительских" винтов вполне достаточно. Здесь понадобится довольно примитивное приспособление, представляющее собой гребной вал (естественно, не гнутый), легко вращающийся на подшипниках — например, на четырех, как в мастерской у Александра. С помощью такого станочка, кстати, можно проверить диаметр винта и длину восстановленных лопастей, которая должна быть одинаковой. Выявив более "тяжелую" лопасть, с ее нерабочей поверхности, по возможности поближе к наружному диаметру, постепенно снимают напильником часть металла.
Далее остается навести окончательный блеск — ошкурить, загрунтовать и при необходимости зашпаклевать восстановленный винт (в процессе механической обработки могут вскрыться литьевые раковины), а в завершение всего покрасить его водостойкой эмалью. Вот и все — "убитый" винт обрел новую жизнь и готов к новым подвигам.
Не было бы счастья, да несчастье помогло — Александр утверждает, что ремонтом стоит заодно воспользоваться для того, чтобы привести винт в соответствие конкретной лодке. Для опытного мастера это не проблема, если известен основной показатель — число оборотов мотора при разной нагрузке. В ходе ремонта можно в некоторых пределах изменить и шаг, и "отброс", и площадь лопастей за счет изменения диаметра и подрезки кромок, увеличить или уменьшить интерцепторы на выходных кромках... Но это уже тема отдельного разговора. Пока же, если вы хотите задать Александру Беляевскому какие-либо вопросы, касающиеся гребных винтов — пишите в редакцию. Ответы на них лягут в основу нашей следующей консультации.
Наше досье
Александр Беляевский, 53 года, мастер спорта, тренер высшей категории, судья всесоюзной категории. Водно-моторным спортом занимается с 1968 г. Чемпион СССР. Один из лучших отечественных специалистов по спортивным гребным винтам. На винтах Беляевского установлено пять рекордов СССР и мира в классе SB-350, используют их мастера спорта международного класса Борис Клюшников, Андрей Берницын и Александр Овчинников — ученик Беляевского и тоже один из сильнейших спортивных специалистов-винтовиков в России и Европе.
