    Одноместный парусный тузик-швертбот «Оса»

    Год: 1965. Номер журнала «Катера и Яхты»: 5 (Все статьи)
              0

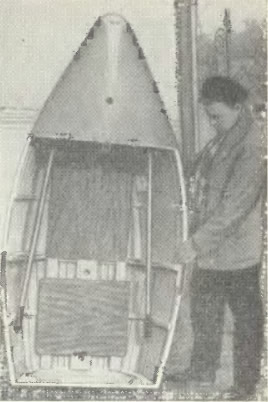

    Информация об изображенииТузик Оса
    Тузик Оса

    Одноместный парусный тузик-швертбот «Оса» благодаря малым размерам, простоте конструкции и доступности материалов может быть легко построен начинающим любителем. Лодку можно собрать даже в прихожей городской квартиры.

    Этот маленький швертбот может быть использован как для прогулок и рыбной ловли на озерах и водохранилищах, так и в качестве бортового тузика для яхты средних размеров (9—12 м по палубе). Небольшой вес (около 30 кг со всем снабжением) позволяет переносить лодку на руках, а на большие расстояния перевозить на крыше «Москвича».

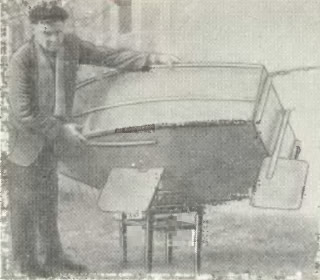

    Информация об изображенииТузик Оса
    Тузик Оса

    Основные элементы тузика

    Длина, м1,80
    Ширина, м0,86
    Высота борта, м0,40
    Осадка со швертом, м0,52
    Площадь паруса, м21,2

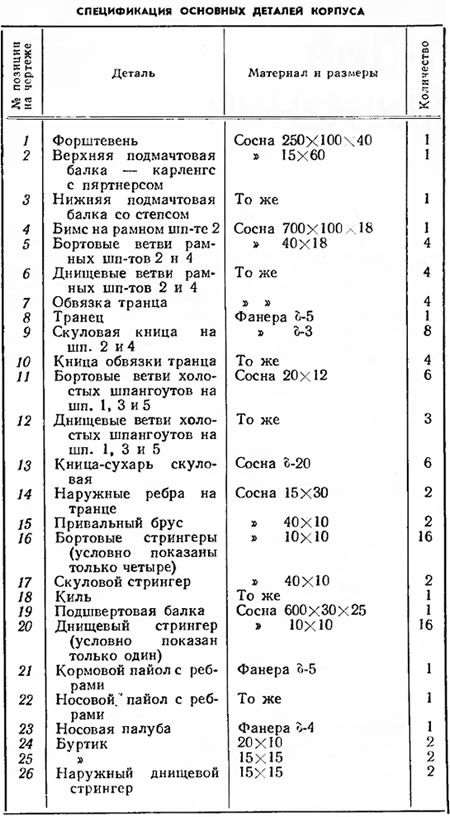

    Тузик — плоскодонный с высокими наклонными бортами. Поперечный набор состоит из транца, двух рамных и двух простых шпангоутов, а продольный — из киля, скуловых стрингеров и привальных брусьев одинакового сечения 10X40. При изготовлении обшивки из ткани и бумаги надо поставить днищевые и бортовые стрингеры сечением 10X10 (16 стрингеров на днище и по 8 на борт). Все продольные связи врезаются в рамные шпангоуты (сосновая рейка 40X18 или 40X Х20) на 8 мм. Простые шпангоуты (из реек 20X12) устанавливаются поверх стрингеров, т. е. к обшивке не примыкают.

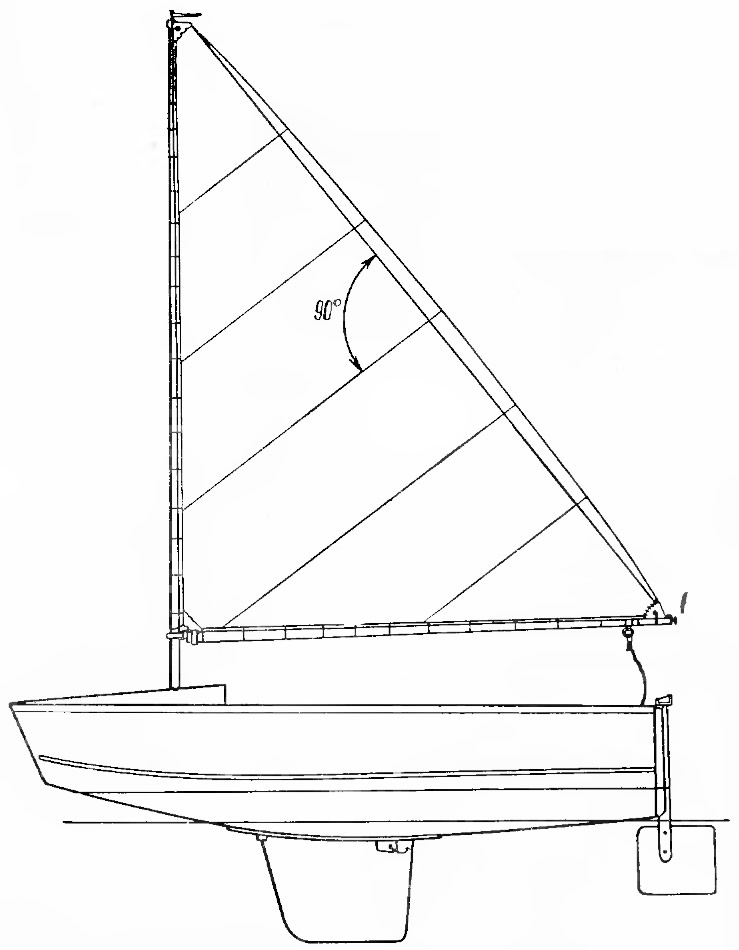

    Информация об изображенииОбщий вид швертбота-тузика «Оса»
    Общий вид швертбота-тузика «Оса»

    Обшивка изготовляется из ткани (первый и четвертый слои) и бумаги (второй и третий слои). Все слои должны быть хорошо промазаны клеем К-17. В качестве бумажных слоев лучше всего применить старые газеты, которые хорошо впитывают клей. Можно применять обычную строительную фанеру с последующей оклейкой тканью или водостойкий картон.

    Снаружи обшивка прижимается к привальному брусу буртиком сечением 20X10 мм. Дополнительные буртики ставятся примерно на половине высоты борта. Днище защищается двумя наружными стрингерами-полозками.

    Носовая часть тузика закрывается палубой, для чего на шп. 2 надо поставить бимс. Под крепления шверта и мачты устанавливаются специальные бруски.

    Форштевень вырезан из доски толщиной 20 мм. На соединениях днищевых и бортовых ветвей рамных шпангоутов установлены фанерные кницы толщиной 3 мм с обеих сторон рейки. Такие же кницы должны быть на углах обвязки фанерного транца (шп. 6).

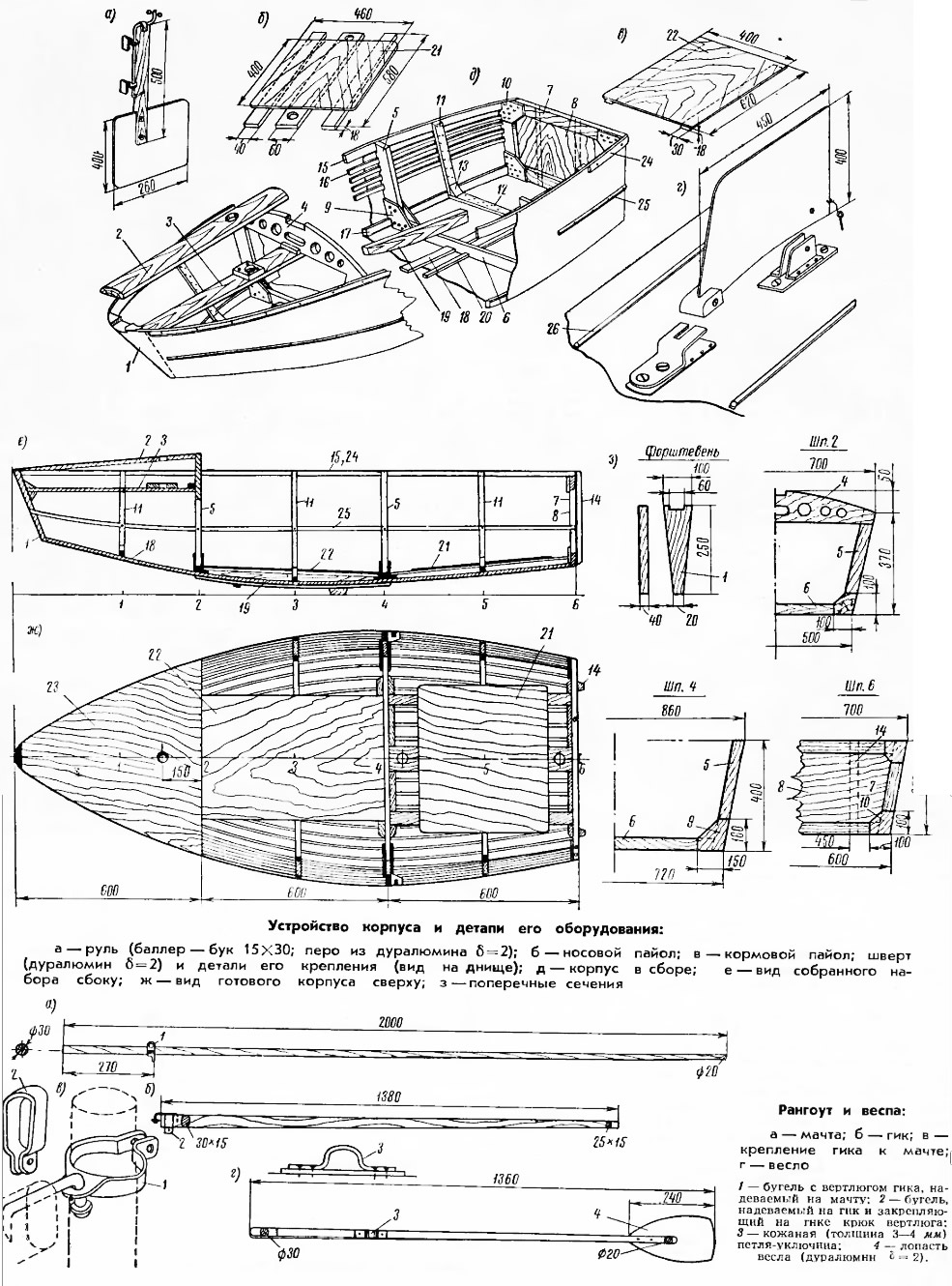

    Информация об изображенииУстройство корпуса и детали его оборудования
    Устройство корпуса и детали его оборудования

    Конструкция крепления съемного шверта и рулевого устройства ясна из прилагаемых эскизов. Шверт придется устанавливать или до спуска на воду, или на плаву.

    Высокая остойчивость тузика обеспечивается благодаря низкому положению центра тяжести человека, сидящего в нем непосредственно на пайолах. Именно поэтому устанавливать банки не рекомендуется.

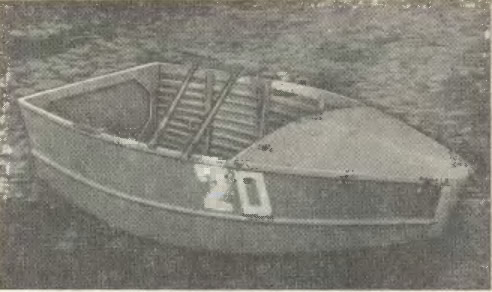

    Информация об изображенииГотовый корпус
    Готовый корпус

    Уключины — металлические стержни, на которые надеваются кожаные петли весел, — крепятся около шп. 4.

    Красить тузик лучше всего в яркий цвет; паруса также надо сшить из цветной (например, оранжевого цвета) гкани.

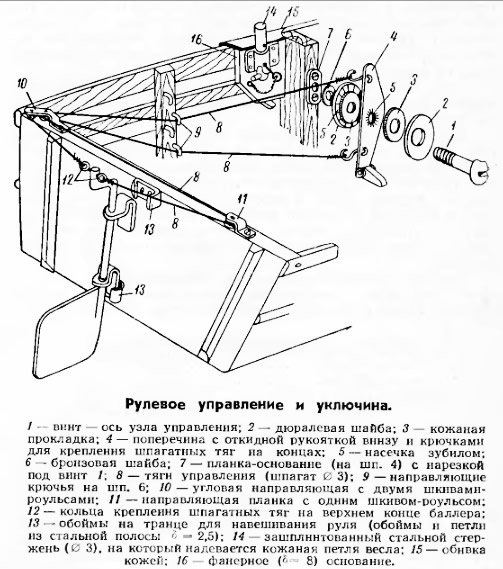

    Информация об изображенииРулевое управление и уключина
    Рулевое управление и уключина

    «Оса» была построена за полтора месяца. Несмотря на малые размеры, — парус «не больше носового платка», — тузик доставил много удовольствия и приятных часов отдыха. Он хорошо ходит на всех курсах при ветре 3—4 балла и небольшой волне в море; легко управляется. Волна никогда не захлестывает внутрь лодки, а носовая палуба хорошо защищает от забрызгивания с носа. На берегу тузик хранится под навесом.

    Грести на этом тузике лучше сидя лицом к носу, так как иначе он получает дифферент на нос.

    Так как тузик описываемой конструкции обладает малой плавучестью (в случае переворачивания), рекомендуется закрепить под палубой в носовой части кусок пенопласта объемом около 20 куб. дециметров или две надутые камеры от футбольного мяча.
