Применение микро-ЭВМ при проверке трасс

Если мы имеем две точки наблюдения А и В с известным базовым расстоянием между ними L, то для любой, произвольно выбранной точки С можно с помощью точного оптического прибора (теодолит, буссоль) определить углы α и β от линии АВ на С Если ввести прямоугольную систему координат, поместив ее начало в точку А и выбрав за направление оси х линию ВА, то по углам α и β и базе L можно определить координаты точки С:


Число определяемых точек может быть произвольным. Если же мы имеем координаты х₁ у₁ и х₂, у₂ двух точек, то расстояние между ними определится как


По измеренным углам и базе можно определять расстояния между произвольными точками по формулам косинусов и синусов для косоугольных треугольников, но подобная операция связана с громоздкими вычислениями. Использование декартовой системы координат значительно упрощает процесс расчетов.

При вычислениях можно пользоваться таблицами Брадиса или любым микрокалькулятором, оперирующим и тригонометрическими функциями. Нами в течение нескольких лет применяется микрокалькулятор типа «Электроника БЗ-21», который мы и рекомендуем для подобных расчетов. Наличие в нем серебряных аккумуляторов позволяет работать с ним в полевых условиях. По заранее подготовленным программам расчеты выполняются очень быстро и точно.



Предлагаем составленные нами два варианта программ.

1. Вычисление координат точек по углам и базе с помощью формул (1) и (2):

• а) в режиме «Работа» нажать клавишу «В/О» для обнуления счетчика адресов;
• б) перейти в режим «Программирование» нажатием клавиш «Р», «РП»;

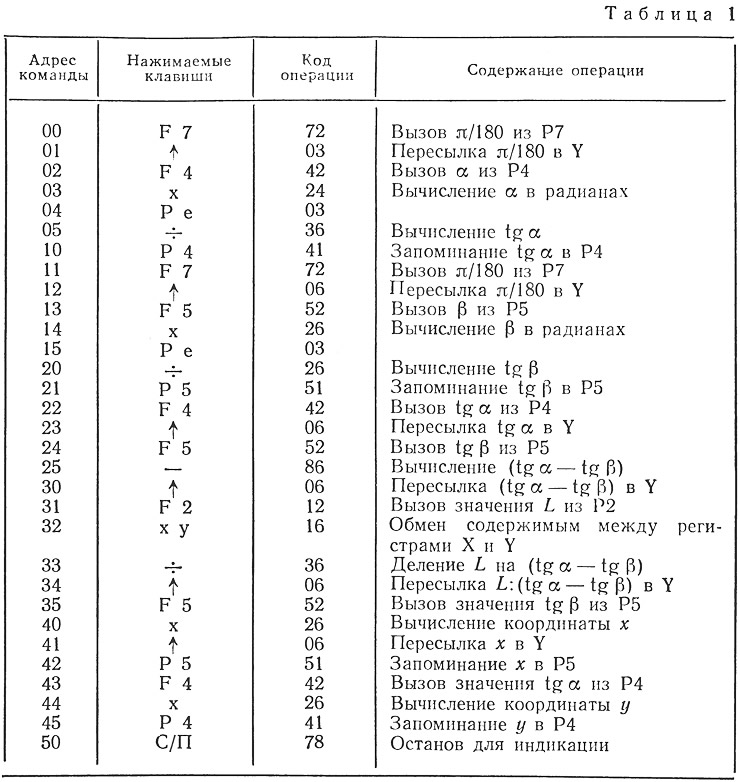

• в) ввести в программную память программу решения (табл. 1);
• г) перейти в режим «Работа» нажатием клавиш «Р», «РР»;
• д) нажать клавишу «В/О» для обнуления счетчика адресов;
• е) набрать на клавиатуре число L (в метрах) и занести его в регистр Р2, нажав соответствующие клавиши «Р», «2» (всюду ниже названия клавиш в описании программ опущены, так как это ясно из обозначения регистра);
• ж) набрать число π/180 и занести его в регистр Р7; «Электроника БЗ-21» в тригонометрических операциях использует углы в радианах, поэтому мы вводим для углов, если они измеряются в градусах, переходной коэффициент π/180; если углы измеряются в градах или гонах (1/100 прямого угла) или в делениях угломера (60:000 дел. угл. — 360°), вводятся соответственно коэффициенты π/200 или π/30,000;
• з) набрать число α и ввести в регистр Р4;
• и) набрать число β и ввести его в регистр Р5;
• к) нажать клавишу пуска программы «С/П»;
• л) считать и записать результат на индикаторе (координата у);
• м) вызвать значение координаты х из регистра Р5 на индикатор, нажав клавиши «Р», «5»; прочесть и записать;
• н) обнулить счетчик адресов, нажав клавишу «В/О»;
• о) ввести в микрокалькулятор новые значения углов α_i и β_i и провести вычисление соответствующих им координат.

2. Вычисление расстояния между двумя произвольными точками по формуле (3):

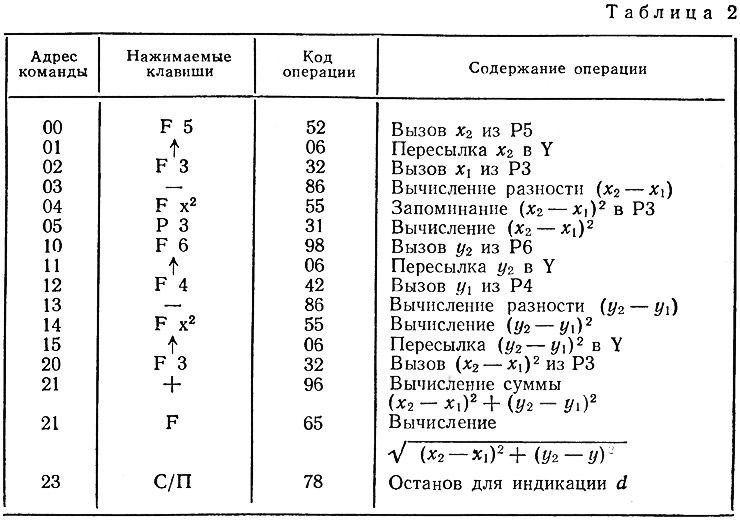

• а—д) аналогичны перечисленным в программе 1, но в п. «в» вводится табл. 2.
• е) набрать на клавиатуре число x₁ (в метрах) и занести его в регистр Р3;
• ж) набрать число у₁ и занести его в регистр Р4;
• з) набрать на клавиатуре число х₂ и ввести его в регистр Р5;
• и) число у₂ ввести в регистр Р6;
• к) пустить программу, нажав клавишу «С/П»;
• л) на индикаторе высвечивается результат;
• м) перечисленные операции повторяются для новых точек.
