    Каютный туристский вариант саней Уффа Фокса

    Год: 1976. Номер журнала «Катера и Яхты»: 61 (Все статьи)
              0


    Лета 1975 г. я ожидал с нетерпением: хотелось поскорее опробовать свой каютный вариант морских саней (см. сборник № 53), тем не менее, по разным причинам начало ходовых испытаний пришлось отложить на осень. Только в сентябре лодка с навешенным «Вихрем-М», наконец-то, оказалась на воде.

    Основные данные

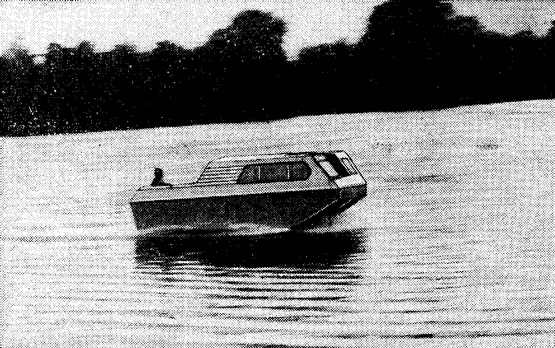

    Информация об изображенииКаютный туристский вариант саней А. К. Трофимова на ходу
    Каютный туристский вариант саней А. К. Трофимова на ходу

    Длина, м4,55
    Ширина, м1,82
    Высота, м1,45
    Ширина лыж, м0,260; 0,290; 0,260
    Вес, кг200—220

    С двумя пассажирами на борту она выходила на глиссирование за считанные секунды, скорость составляла около 35 км/ч. С пятью человеками лодка хотя и глиссировала, но уже с трудом. Следует сказать, что мотор был старенький, а винт «тяжел» (с полированным винтом меньшего шага, уверен, результат был бы заметно выше).

    К сожалению, испытать катер на волне так и не удалось. Сказать что-то определенное о его мореходности затрудняюсь. Отмечу, что при выходе на свою волну чувствовались Удары средней лыжей. Это и не удивительно, так как ширину ее, исходя из условий размещения запланированного на будущее водомета, мне Пришлось увеличить до 290 мм. В носу ее, конечно, следовало бы сделать уже, уменьшив ширину примерно до 0,1 ширины корпуса, как это и рекомендует Уффа Фокс.

    В повороте лодка тяжеловата, зато при самых крутых поворотах крена практически нет. Изменения центровки мало влияют на ходовые качества.

    Из недостатков надо отметить полное замывание сводов тоннелей на транце. По-видимому, это следствие как недостаточной их высоты (всего 180 мм от ОП), так и сравнительно небольшой скорости под 25-сильным мотором.

    После испытаний проект был переработан фактически полностью. Основное внимание я уделил повышению гидродинамического качества лыж. Предусмотрена их поперечная профилировка: лыжам придан профиль «крыло чайки». Боковые лыжи и обе половины центральной лыжи поставил с наклоном к ОП — сделал килеватыми, по кромкам установил брызгоотбойники. Наблюдая, с какой силой вылетает струя из-под плоских лыж, я уверился, что такая профилировка даст существенный прирост подъемной силы за счет реакции струи на отгибе. К корме сделано сужение боковых лыж. Кроме того, в метре от транца я хочу их оборвать. По моему мнению это значительно улучшит поворотливость.

    Надеюсь, что скорость нового варианта саней Фокса будет на 10—15% выше, чем первого, имевшего плоские лыжи. Для уверенного глиссирования лодки водоизмещением 600—650 кг будет достаточна мощность 25—30 л. с.

    Общим расположением и обитаемостью своего туристского судна я доволен. Мною разработан и уменьшенный каютный вариант саней длиной 4,15 м. По вместимости он лишь немногим уступает первому, несмотря на отсутствие багажного отсека. При установке не двух, а одного мотора вырез в транце можно будет сделать уже; благодаря этому получатся вместительные продольные рундуки в кокпите. Нормально в каюте на ночлег размещаются три человека, но при желании можно устроить и еще одно спальное место. Конструкции обоих туристских вариантов саней аналогичны.
