1. Я успешно применяю в качестве компрессионных кольца ∅72 мм от мотоцикла «ИЖ-Планета» — они имеют такую же высоту и толщину, как кольца от «УД2». Можно использовать и кольца от двигателя «ПД» («пускач» трактора). В качестве маслосъемных я применяю кольца 0 72 мм от двигателя автомобиля «ЗАЗ» мощностью 30 л. с. («Запорожец»).
Если на двигателе «УД2» стоят составные кольца, поршень имеет более глубокую проточку. Если кольца дренажные, то их на поршне два. В двигателях «ЗАЗ» (30 л. с.) встречаются кольца двух типов; кольца более позднего выпуска составные. Если на поршнях «УД2» имеются два кольца (дренажных), а удается достать составные, можно (в крайнем случае) проточить канавку на поршне под одно кольцо около компрессионных, а второе маслосъемное не ставить.
2. Поршни двигателя «УД2» можно заменить поршнями 072 мм двигателя «М-402» («Москвич»), у которых предусмотрены ремонтные размеры. Предварительно нужно немного расточить цилиндры, убрать ступеньку от колец в верхней части.
Поршень «М-402» ниже, чем у «УД2», на 0,8 мм (если мерить от оси поршневого пальца до днища), но при низкой степени сжатия (равной 5,0) это не играет решающей роли.
Зазор между юбкой поршня и цилиндром при расточке лучше сделать на 0,02—0,025 мм больше, чем положено, так как тепловой разрез поршня делают в другом месте.
Направляющие втулки клапанов можно заменить проточенными на токарном станке в центрах до ∅14+0,07+0,08 запрессовав их в цилиндры.
Комментарий конструктора по «АвтоУАЗ» Е. И. Фишбейна
Не располагая чертежами и точными данными по деталям кривошипно-шатунного механизма, упоминаемых в письме С. Еремеева двигателей, можем привести чертежные данные деталей «УД», которые помогут определить пригодность соответствующих деталей других двигателей или подогнать их по размерам.

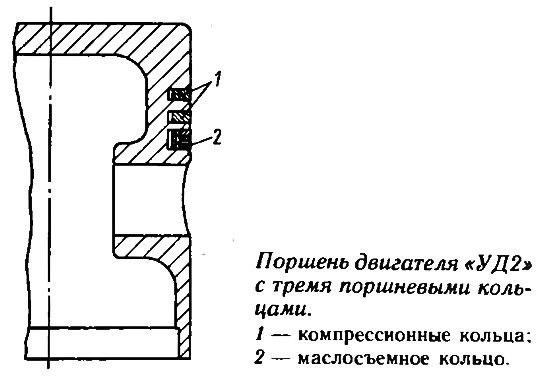

Поршень, выпускаемый с канавками):
- две канавки под компрессионные кольца имеют ∅65—0,2 мм и ширину 2,45+0,075+0,050 мм;
- канавка под маслосъемное кольцо имеет ∅63,3—0,2 мм и ширину 4,18+0,02 мм;
- расстояние оси поршневого пальца от днища поршня 45 ±0,1 мм.
Кольцо поршневое компрессионное:
- ∅72 мм, зазор в замке 0,2—0,45 мм, в свободном состоянии 10+5,0, толщина кольца 3—0,2 мм, высота 2,45—0,2 мм.
Поршень с четырьмя канавками:
- две канавки под компрессионные кольца имеют ширину 2,45+0,075+0,050 мм (до 1973 г. ширина 2,47+0,100+0,075 мм);
- две канавки под маслосъемные кольца имеют ∅65—0,2 мм и ширину 4+0,050+0,025 мм.
Кольцо поршневое маслосъемное имеет ∅72 мм, толщину 3—0,2 мм, высоту 4—0,02 мм, зазор в замке в калибре 72 мм равен 0,20—0,45 мм.

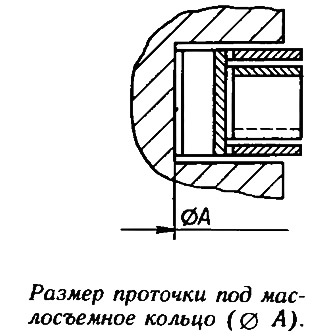

Размер проточки под маслосъемное кольцо ∅А (рис. 2): для составного кольца 63,3 мм; для цельного кольца 65,2 мм.
