- избегать столкновения с подводными скалами, каменистыми образованиями и кораллами;
- находить каналы и проходы на мелководье и следовать по ним;
- быстро определять структуру дна и обнаруживать обломки и затопленные объекты;
- находить безопасные проходы сквозь рифы.
Четырнадцать лет лидерства
Как одна из наиболее уважаемых фирм по производству морского электронного оборудования, компания "Interphase Technologies" является лидером в технологии производства фазированных гидроакустических антенн.

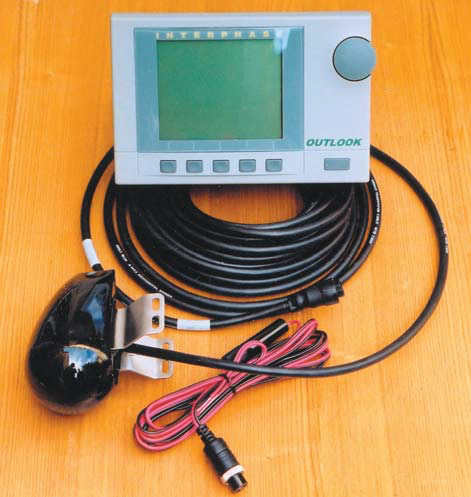

Компания "Interphase" завоевала престижную премию "Marine Innovation Award" за разработку нового оборудования — сканирующего сонара с фазированной антенной. Поскольку в этом сонаре исчезает необходимость применения подъемных устройств и медленных ненадежных датчиков, работающих от двигателя, сонар с фазированной антенной считается основным достижением по сравнению со всеми предыдущими моделями. Он является основой приборов переднего обзора.
Технология фазированной антенны
Фазированная антенна с помощью ультразвуковых волн позволяет получить радарное изображение подводной области, расположенной под судном, рядом с судном и перед ним. В основе технологии фазированной антенны лежит передовая "система формирования луча", состоящая из расположенных специальным образом керамических элементов датчика, которая может генерировать и перемещать подводные звуковые лучи во многих различных направлениях путем электронной фазировки или управления временными параметрами сигналов каждого элемента.
Результирующий датчик не требует ни ненадежных двигателей, ни других движущихся частей. Он может быть легко установлен в фиксированное положение на корпусе судна.
Вертикальное сканирование
Фазированная антенна позволяет получить изображение подводных объектов и дна прямо перед вашим судном. Во многих приборах фазированная антенна в датчике ориентирована для сканирования лучом в 12° вертикально от направления прямо перед судном до дна под судном. Работает как подводный радар, режим вертикального сканирования является крайне полезным, поскольку он позволяет наблюдать за глубиной моря прямо перед судном и предупреждает об опасностях и изменяющемся дне.
В режиме вертикального сканирования возможна также установка сигнализации, которая предупредит о подводных объектах
Режим вертикального сканирования обеспечивает:
- просмотр контуров дна и мелководья перед выходом на берег;
- наблюдение за каменистыми пиками и кораллами, особенно около поверхности;
- обнаружение рыбы прежде, чем судно пройдет над ней;
- нахождение критичных навигационных каналов.
Горизонтальное сканирование
Горизонтальное сканирование используется для получения изображения подводного пространства перед судном и с обеих сторон от него. Кроме того, антенна в датчике может быть ориентирована для сканирования лучом в 12° по дуге в 90° или в случае нового прибора РС/180 по горизонтальной дуге в 180°. Датчик устанавливается на судне таким образом, чтобы луч сканировал горизонтально перед судном. Антенна также наклонена на угол приблизительно 15° по направлению вниз для того, чтобы минимизировать помехи из-за волн на поверхности и наблюдать дно впереди. Поскольку судоводитель может наблюдать отраженные сигналы от дна впереди судна, он может находить проходы в рифах, входы в узкие заливы, закрытые рифами бухты или лагуны, следовать по запутанным каналам. В более глубоких водах горизонтальное сканирование может быть использовано для нахождения косяков рыбы. Сонары с горизонтальным сканированием обеспечивают:
- навигацию по судоходным каналам в зоне мелководья;
- нахождение проходов в рифах и безопасных проходов в узкие заливы;
- нахождение и выслеживание косяков рыбы;
- сканирование дна впереди судна для обнаружения затопленных объектов.
Нижний обзор
Все приборы включают в себя режим нижнего обзора, в котором они работают так же, как обычные эхолоты. В этом режиме акустический луч направляется прямо вниз от судна с целью получения информации о глубине моря, структуре дна, наличии рыб. В этом режиме осуществляется:
- наблюдение за глубиной моря прямо под судном;
- нахождение объекта и размещение судна прямо над объектом;
- использование высокой мощности и низких частот для достижения больших глубин;
- установка сигнализации для предупреждения о мелководье или о наличии рыбы.
