Полезные мелочи: подушка, кокпит, насос, крыльчатка, груша, замок...

Воздушная подушка для лодки

Для уменьшения сопротивления воды движению судна предлагаю окружить его подводную часть воздушной подушкой при помощи пленки, например, полиэтиленовой.

Если сообщить воздуху колебания с определенной частотой, то они передадутся и пленке. В результате разрушится пограничный спой, в котором действуют силы вязкости, соответственно снизится гидродинамическое сопротивление.

Ученые давно работают над созданием многослойной наружной обшивки корпуса, которая имитировала бы кожу дельфина (см. «КиЯ» №85). Однако назначение эластичного слоя обшивки, которым может быть и воздух, не в разрушении пограничного слоя, а в демпфировании пульсирующих давлений воды в нем. Это позволяет превратить вихревое — турбулентное — обтекание корпуса, связанное с перемешиванием воды в пограничном слое и затратами энергии на это, в ламинарное обтекание по плавным траекториям. Заметим, что при этом снизится только одна составляющая сопротивления — а именно — трение. Пульсация давлений в «воздушной подушке», как предлагает тов. Гандрабуре, в данном случае не нужна.

Кокпит — убежище для вахты

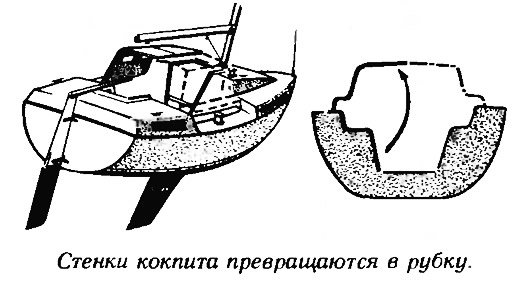

В районах с переменчивой погодой могут пользоваться большой популярностью яхты и катера с легкими пластмассовыми рубками, служившими также облицовкой кокпита. Принцип превращения стенки кокпита в рубку ясен из эскиза — конструкцию нужно сделать откидной на прочных петлях, а на крыше предусмотреть простейшие замки.

Предложение интересное и вполне реальное. Тем, кто решится его реализовать на своей лодке, советуем сделать откидные части трехслойной конструкции — с пенопластовым заполнителем между внутренним и наружным слоями стеклопластика толщиной по 1,5—2 мм. Рубка-убежище получится более жесткой и достаточно прочной при малом весе.

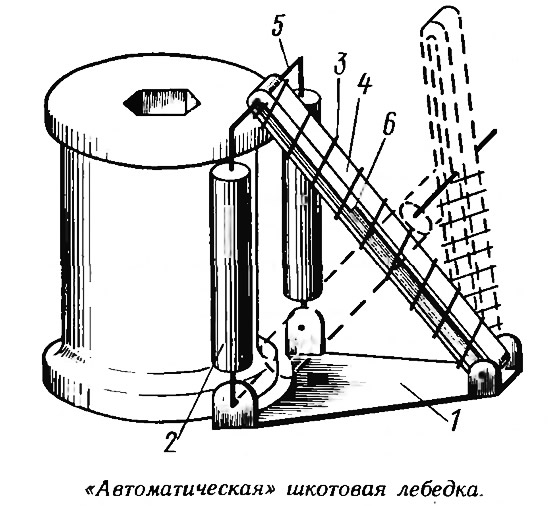

Третья рука шкотового

Предлагаю приспособление для шкотовой лебедки, которое позволяет выбирать шкоты, вращая рукоятку обеими руками, кроме того, избавляет от необходимости закладывать шкот за утку или стопор.

В рабочем положении валики 2 прижимают шкот к поверхности барабана благодаря усилию пружины 3; трение оказывается достаточным, чтобы выбирать шкот, не прилагая усилия к ходовому концу, сбегающему с барабана. Если надо отдать шкот, валики оттягивают за скобу 5, которая удерживается в откинутом положении уступом 6 на планке 4. После этого шкот можно вообще сиять с барабана либо травить через лебедку.

Для выбирания шкота его конец набрасывается двумя-тремя шлагами на барабан, планку 4 приподнимают, освобождая скобу 5, при этом валики вновь прижимаются к барабану.

Основание 1 крепится к палубе таким образом, чтобы с лебедкой было удобно работать, а приспособление не загромождало бы прохода на палубе.

Конструкция, предлагаемая С. Сумбаевым, представляется излишне сложной для целей, на которые она рассчитана. За рубежом применяются специальные наделки на верхнюю часть барабана в виде шкива со стопорной насечкой для троса или пластмассовые зажимы «С-клип» (см. «КиЯ» №105).

Предлагаемая конструкция занимает полезное место на палубе, включает в себя открытую пружину, которая может стать причиной травмы рук; за торчащую планку 4 могут запутаться снасти, которых обычно немало в районе кокпита.

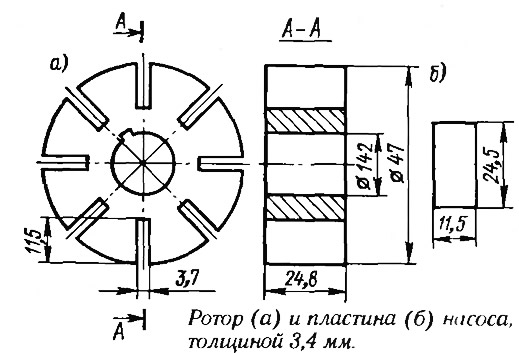

Пластинчатый насос охлаждения «Вихря»

Для уменьшения потерь мощности в насосе охлаждения на трение резиновой крыльчатки о корпус я заменил ее ротором пластинчатого типа.

Ротор и лопасти я сделал из капролона с таким расчетом, чтобы использовать штатный корпус насоса. Допуски на размеры не указываю: главное условие — обеспечить легкое и без зазоров перемещение лопастей в щелях ротора. Лопасти под действием собственного веса должны выскальзывать из прорезей ротора. После сборки помпы, вращая редуктор, необходимо убедиться в том, что ротор легко вращается в корпусе. Усилие на гребном валу должно быть заметно меньше, чем с резиновой крыльчаткой.


В результате выполненной доработки производительность помпы увеличилась. Это я установил, прокручивая вал-шестерню при помощи дрели. Объем перекачиваемой воды увеличился примерно на 30%. Насос надежно работает на всех оборотах двигателя.

Как сделать крыльчатку эластичной

Купленные мной резиновые крыльчатки водяной помпы для мотора «Вихрь» оказались очень жесткими. Одна из них не выдержала и сезона эксплуатации: прямолинейность лопастей из-за малой эластичности была утрачена, производительность помпы упала настолько, что мотор однажды перегрелся и чуть не вышел из строя.

В поиске способа восстановления эластичности крыльчатки я понял, что добиться этого можно простым кипячением крыльчатки в водном растворе пищевой соды. На один литр воды кладут 2—2,5 столовых ложки соды. В полученный раствор помещают деформированную или новую, но жесткую крыльчатку и нагревают раствор до кипения. Кипячение ведут на медленном огне (без бурного кипения) в течение не менее двух часов.

Обработанная таким способом крыльчатка надежно работает уже в течение двух навигаций.

Два варианта применения груши

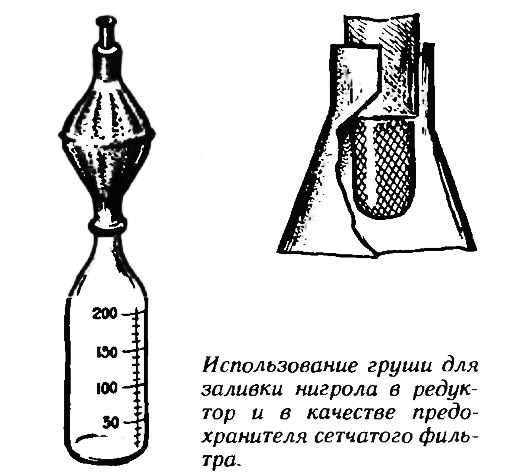

Я использую для заливки нигрола в редуктор подвесного мотора подкачивающую грушу от топливного шланга, на один конец которой надеваю бутылочку из-под детского питания с мерными делениями, а на втором конце оставляю штуцер без клапана. В бутылочку заливаю необходимое количество масла, затем, нажимая на грушу, заливаю нигрол в отверстие корпуса редуктора. Тонкий штуцер позволяет заливать масло, не разворачивая двигатель набок.

Чтобы предохранить сеточку заборного фильтра топливного шланга от смятия, я надел на нее обрезок отслужившей свой срок резиновой подкачивающей груши. Груша обрезается так, чтобы отрезок свободно проходил в горловину бензобака.

«Салют» работает надежней

Из долгого опыта эксплуатации моторчика «Салют» знаю о капризном запуске и неустойчивой его работе на максимальных оборотах. По моему мнению, это происходит по двум причинам. Первая — это примитивный, грубо выполненный карбюратор. Я заменил его на отлично сделанный карбюратор «К-60» от мопеда типа «Карпаты». Помимо системы регулировки качества смеси, отсутствующей в штатном карбюраторе, у «К-60» еще имеется встроенный топливный фильтр. Установка нового карбюратора на мотор не требует никаких переделок. Не надо даже перепаивать тросик газа. Штатный дюритовый бензопровод заменен на прозрачный от мотоцикла «Ява».

Вторая причина — это ненадежная крыльчатка насоса водяного охлаждения, сделанная из пластика. Она очень быстро ломается и истирается, а запасных частей к «Салюту» в продаже практически не бывает. Я купил резиновую крыльчатку от «Ветерка-8», подрезал ее с двух сторон на токарном станке до толщины 10 мм и по диаметру до 42 мм. Из бронзы выточил втулочку с внутренним диаметром 11,5 мм, которая запрессовывается в крыльчатку. Паз под шпонку пропилил надфилем. Такая крыльчатка служит долго, практически не изнашивает внутренние поверхности корпуса помпы.

Эти доработки значительно облегчили запуск и повысили надежность работы мотора на всех оборотах.

Замок для подвесного мотора

В «КиЯ» №61 приводится описание замка для предохранения мотора «Вихрь», висящего на транце лодки, от хищения. Автор рекомендует снимать с рукояток струбцин резину с тем, чтобы обнажить металлические трубки.

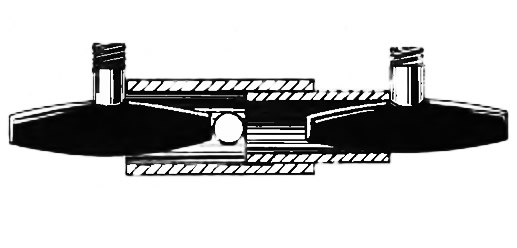

Я уже много лет пользуюсь замком более простой конструкции, которая не требует доработки рукояток струбцин. Необходимо только вырезать две стальные трубки разного диаметра соответствующей длины и просверлить в одной из них отверстие под дужку замка.

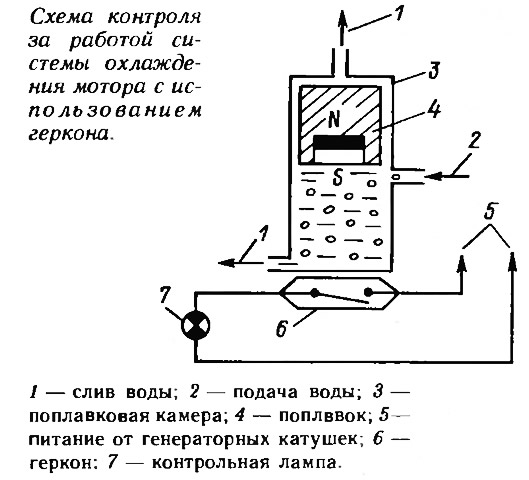

Простейшая схема контроля охлаждения мотора

Предлагаю простую и надежную систему контроля (проверялась в течение 2 навигаций!), доступную для изготовления каждому. Устройство понятно из приведенной схемы. Датчик состоит из поплавковой камеры квадратного или прямоугольного сечения с тремя штуцерами. Внутри камеры размещен поплавок из пенопласта, повторяющий ее поперечное сечение. Зазор между камерой и поплавком должен обеспечивать свободный проход воды, но не давать возможности вращаться поплавку вокруг вертикальной оси. В поплавок вклеен постоянный магнит. Под поплавковой камерой размещен геркон. Камера изготавливается из пластмассы, а магнит и геркон перед сборкой должны быть сориентированы в пространстве.

Питание электрической схемы производится от штатных катушек подвесного мотора (или от другого источника). Контрольная лампа применена автомобильная 12 В, 4 Вт (при установке более мощной лампы в цепь геркона необходимо включить реле).

Подвод воды к датчику осуществляется от сливного (контрольного) отверстия подвесного мотора через ввернутый в него штуцер.

Тахометр «ТС» на «Нептуне-23»

По рекомендации, опубликованной в «КиЯ» №84, мы сделали пропилы в полюсных наконечниках катушек зажигания магнето «Нептуна-23». Мотор стал легко запускаться, но при работе двигателя стрелка указателя оборотов электронного прибора «ТС» стала «зашкаливать», т. е показывать количество оборотов почти в два раза выше действительных.

Оказалось, что для восстановления нормальных показаний прибора необходимо сделать незначительную доработку схемы «ТС». В регулируемой цепочке R7, R8 (см. заводскую схему, прилагаемую к прибору) параллельно R7 (27 кОм) следует припаять дополнительный резистор R_доб=4,5—5 кОм или заменить R7 на R=3,5—4 кОм. После этого нужно запустить двигатель и установить устойчивую частоту вращения в пределах 2500—3000 об/мин по механическому тахометру и, вращая винт переменного резистора R8, установить показания электронного прибора «ТС» в соответствии с показанием механического тахометра.


При использовании электронного тахометра в качестве индикатора неисправности системы зажигания для обоих цилиндров необходимо концы кабеля от прибора подключить не так, как рекомендовано заводской инструкцией, а к кнопке «Стоп», установленной на пульте управления мотолодкой. При этом прерыватели замыкаются на массу попеременно, как и по заводской инструкции, и контроль за работой системы зажигания осуществляется постоянно. В то же время при подключении «ТС» параллельно кнопке «Стоп» на пульте уменьшаются монтажные работы.

Накидную пластмассовую гайку-штуцер на приборе советуем заменить на более прочную из алюминия или латуни.

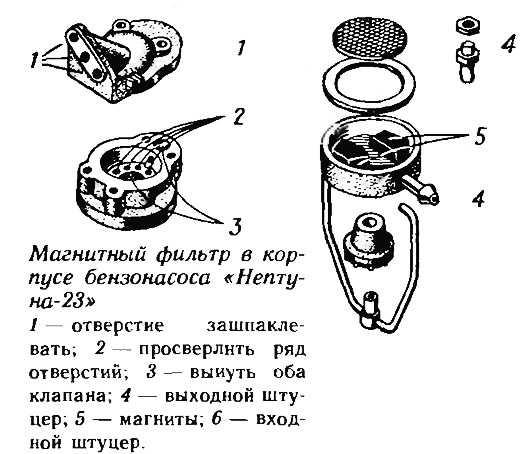

Еще один вариант магнитного фильтра

Просмотрев несколько вариантов для самостоятельного изготовления магнитного топливного фильтра, которые были опубликованы в «КиЯ» №73, №107 и №117, я нашел их конструкцию довольно трудоемкой.

Предлагаю свой, как мне кажется, простейший вариант, который можно сделать за 20—30 минут. В качестве корпуса фильтра я использовал отслуживший свой срок бензонасос от мотора «Нептун-23». У этого насоса уже имеются штуцера для подсоединения топливного шланга и сетка с мелкой ячейкой для фильтрации бензина от немагнитных и крупных металлических частиц.

Вынув аккуратно средний клапан и клапан под штуцером, я просверлил и прозенковал в средней части корпуса несколько отверстий малого диаметра для увеличения проходного сечения. Затем отрезал ножовкой прилив в верхней части корпуса, опилил его заподлицо и заделал отверстие в корпусе эпоксидной шпаклевкой. В нижнюю крышку корпуса поместил несколько кусочков постоянного магнита.

Такой фильтр советую поставить перед подкачивающей грушей. Для периодической очистки достаточно открутить пластмассовую гайку и снять нижнюю крышку с магнитами.

Доработка стартера

Владельцам подвесных моторов семейства «Вихрь» приходилось сталкиваться с плохой работой ручного стартера.

Путем небольших переделок можно сделать запуск более надежным. Вся доработка заключается в изготовлении новой шайбы и снятии двух лысок с болта 2.401-006, как показано на эскизе. При этом необходимо учитывать, что болт термообработан и доработать его в полевых условиях не удастся. Новая стопорная шайба должна исключить проворачивание болта относительно корпуса стартера. Болт независимо от усилия затяжки гайки 2.000-710 всегда остается неподвижным. Сама шайба тоже не имеет возможности вращаться относительно блока 6.

Поскольку собачки 4 находятся на подвижном блоке, а скоба 2 с болтом 1 остаются неподвижными относительно его, то при вытяжке шнура блок сам натаскивает собачки на скобу, что и обеспечивает их надежное зацепление.

При сборке весь узел необходимо хорошо смазать смазкой ЦИАТИМ, а усилие затяжки гайки выбрать таким, чтобы пружина стартера 2.405-000 свободно возвращала шнур в исходное положение.

Как сделать палубу нескользящей

Одним из недостатков пластмассовых яхт типа «Ассоль» постройки 1975—1980 гг. была скользкая поверхность палубы, что послужило причиной нередких падений людей за борт. В 1983 г. я сделал на своей яхте нескользящее покрытие.

На обезжиренную бензином поверхность палубы был нанесен слой эмали ПФ-115. Сразу после окраски на еще сырую поверхность через сито просеивался просушенный на газовой плите речной песок фракции 0,5—1,0 мм. После высыхания первого слоя краски с прилипшим к нему песком палуба покрывалась еще двумя слоями краски. Это покрытие прослужило уже три навигации.

Фанерный пайол в каюте я покрыл ковриком из безсернистой резины (цветной рубчатый ванный коврик), приклеенным к пайолу клеем «Момент». Такой же коврик наклеен на лист шестимиллиметровой фанеры, закрывающий объем, расположенный в нос от пиллерса. Получился удобный рундук для хранения барографа, инструментов и других вещей, которые должны быть под рукой. Фанерный настил служит платформой, на которой удобно располагается член экипажа, высунувшийся через форлюк для работы на палубе.

Можно ли питать магнитофон от «Вихря-М»?

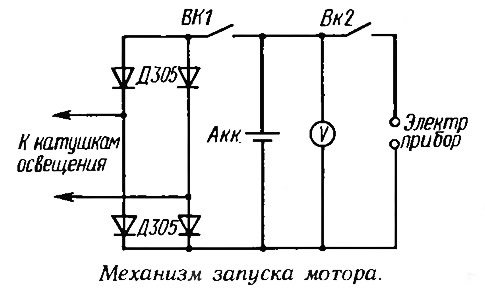

Магнитофоны, радиоприемники и другие электронные приборы можно питать от бортовой сети мотолодки при наличии в ней буферной аккумуляторной батареи напряжением 12 В и зарядного выпрямителя. Например, аккумулятор может заряжаться через полупроводниковый выпрямитель, как показано на приводимой здесь схеме. В этой схеме желательно применить германиевые диоды Д305.

Следует помнить, что во время работы мотора не рекомендуется одновременно заряжать аккумулятор и подключать электронные бытовые приборы.

О применении на «Вихре» гребного винта левого вращения

В статье В. Сенькина из Игарки, опубликованной в «КиЯ» №119, допущена неточность — при замене штатного гребного винта на винт левого вращения необходимо поменять местами не подшипники № 203 и 7203, а шестерни переднего и заднего хода. При смене подшипников упор будет воспринимать подшипник №203, в то время как подшипник 7203 окажется через короткое время разбитым из-за люфта.

Шестерни же необходимо поменять местами, так как шестерня переднего хода не имеет бронзовой втулки и при работе относительно вала не вращается. При установке винта левого вращения, то есть при работе редуктора на заднем ходу, эта шестерня будет вращаться относительно вала и быстрее выйдет из строя.

Золотник и трансформатор для мотора «Салют»

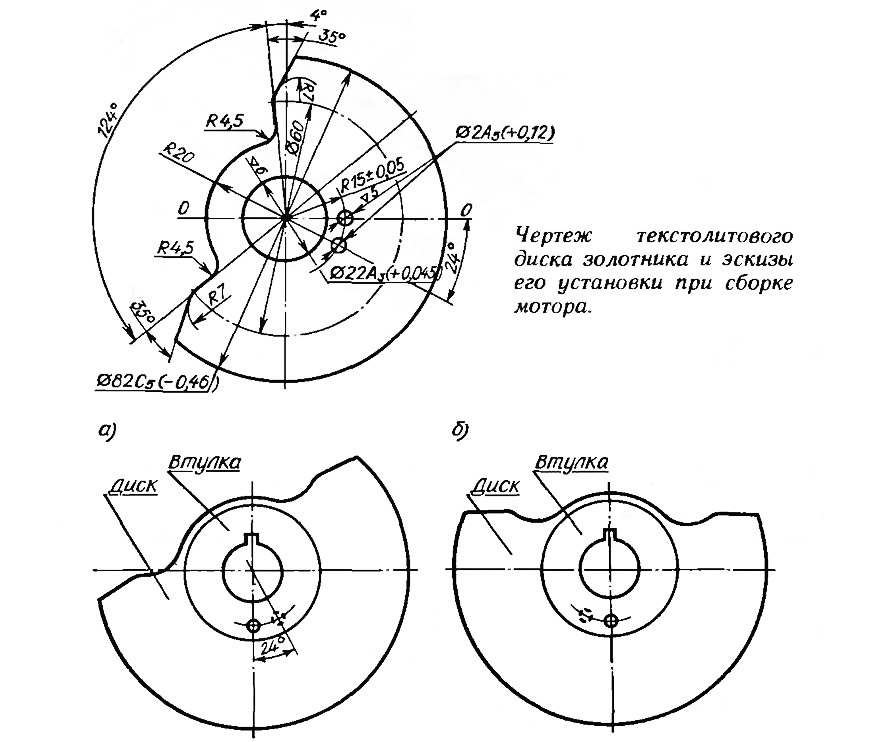

П о просьбе ряда владельцев моторов «Салют» выпуска 1969 г. публикуем чертеж диска золотника и эскиз его установки при сборке мотора относительно шпоночного паза втулки для моторов, выпущенных до 1975 г. (а) и в последующие годы (б).

Материал диска — текстолит ПТК толщиной 0,8 мм.

Для обеспечения работоспособности мотора «Салют» 1969 г. выпуска, ММПО «Салют» рекомендует использовать выносной высоковольтный трансформатор 8Г4.720.004-1, устанавливаемый на лодочные моторы «Салют-М», «Спутник» и «Нептун-23».

Для страховки мотора

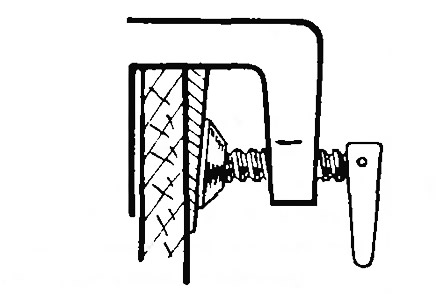

Совсем не обязательно каждый раз привязывать подвесной мотор к лодке страховочным концом. Достаточно закрепить с внутренней стороны транца клиновидную доску (или кусок толстой фанеры), расширяющуюся к верхней кромке транца.

С такой наделкой мотор остается на транце, даже если сильно ударится подводной частью о бревно или камень.

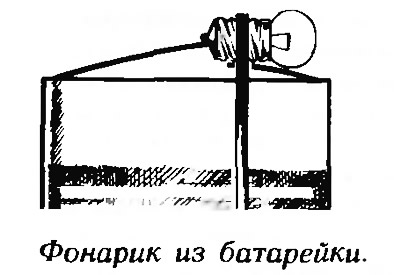

Простейший фонарик

В №110 «КиЯ» была опубликована заметка «Проще простого» о том, как сделать простейший фонарик. Я это делаю еще проще. Аптечной резинкой прикрепляю лампочку к плюсовому выводу батарейки таким образом, чтобы минусовый вывод касался контакта на цоколе лампы. Пластинку вывода нужно подвести под этот контакт.

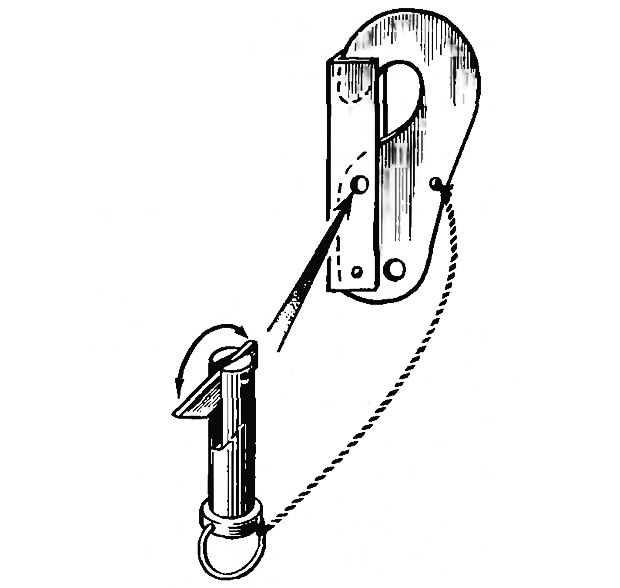

Карабин для швартовов

Не найдя в продаже карабина, который можно было бы использовать для пристегивания швартовов лодки к бону, я смастерил его сам. Корпус изготовил из 3-миллиметровой стали; защелку сделал из обрезка листа толщиной 1,5 мм, согнув из него П-образный профиль.

Фиксация защелки при закрытом карабине осуществляется при помощи пальца диаметром 6 мм с закладным язычком (флажком). Для язычка в пальце сделана продольная прорезь таким образом, чтобы ограничить его поворот. Язычок необходим для того, чтобы палец не выпадал из защелки. А чтобы палец не потерялся, он крепится к карабину капроновым шнуром.

Цепной ящик из старой канистры

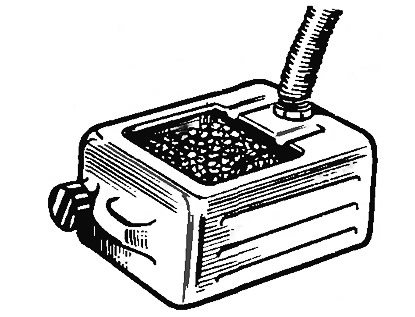

Не спешите выбрасывать прохудившуюся полиэтиленовую канистру. Из нее можно сделать отличный цепной ящик на катере или яхте. Придется только изготовить два штуцера для соединения палубного клюза с ящиком посредством резинового шланга или подходящей алюминиевой трубы и вырезать в боковой стенке окно для укладки цепи.

Не забудьте просверлить несколько отверстий в нижней стенке ящика для стока воды.

Очень удобные крючки

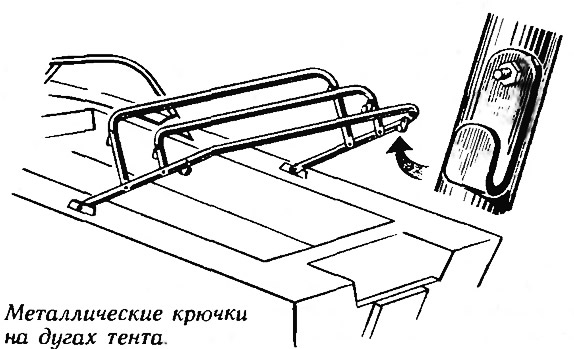

Дополнительные удобства для экипажа мотолодки, укрывшегося под тентом, предоставляют крючки, закрепленные к дугам близ их изгиба. На них можно повесить одежду, фотоаппарат и т. п.

Крючки вырезают из полоски алюминиевого сплава или латуни толщиной 1,5—2 мм и крепят к дугам при помощи винтов М3—М4.
