Электросхема оборудования мотолодки

Мотолодки обязаны нести сигнальные огни от захода до восхода солнца в любую погоду. Кроме отличительных бортовых огней (правый — зеленый, левый — красный), лодка для безопасности расхождения должна иметь световую отмашку — мигающий белый огонь, помещенный над отличительным бортовым огнем. Мигающий огонь включается над тем бортом, которым должны разойтись встретившиеся мотолодки.

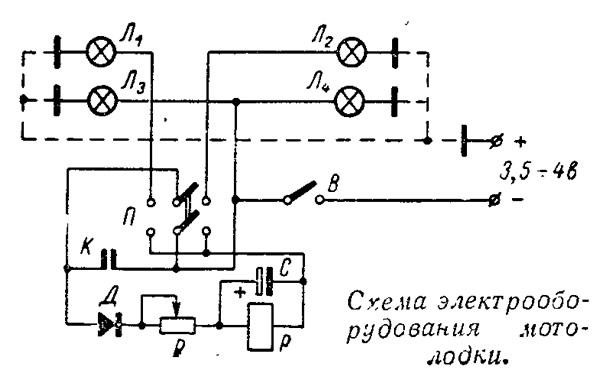

На рисунке представлена электросхема оборудования мотолодки, отвечающая вышеизложенным требованиям. Система однопроводная, так как в качестве второго проводника используется дюралевый корпус мотолодки. Если корпус деревянный или пластмассовый, то схему нужно собрать с добавлением (указано пунктиром).

В качестве источника питания можно использовать телефонные батареи 165У (Зс-У-30), 165л (Зс-Л-30), 1,5-ТМЦ-У-29,5 (Зс-У-30), 1,66-ТМЦ-У-28 (Зс-У-30), 1,35-ТВМЦ-50 (Зс-МВД). В скобках дано старое название батарей. Трех батарей, соединенных последовательно, хватает на полтора-два сезона. Можно использовать и аккумулятор, а также воспользоваться паразитическими токами магнето подвесного мотора (см. выпуски №7, №10, №21) или любым другим источником, обеспечивающим необходимое напряжение и мощность.

При включении переключателя П начинает заряжаться конденсатор С. Когда напряжение на нем достигнет напряжения источника тока, сработает реле Р и замкнет свой контакт К. При этом на лампу (Л₁ или Л₉) поступит напряжение, и она загорится. Замыкание К приводит также к тому, что обмотка реле оказывается замкнутой через цепочку Д—R, прохождение тока через нее прекращается, и сердечник перестает притягивать якорь, который отходит, разрывая К. Далее процесс повторяется до тех пор, пока включен переключатель П.

Частоту вспышек ламп можно регулировать изменением сопротивления реостата R. Чем больше его сопротивление, тем реже происходят вспышки. В качестве реле лучше всего использовать РДЧГ (желательно с паспортом У.171.82.73), которое выполнено в герметичном исполнении и хорошо работает в условиях повышенной влажности. Другие элементы схемы: Л₁—Л₄ — лампочки на 3,5 в; переключатель П — любого типа на два положения с нейтралью; В — любой выключатель; С — конденсатор 1000 мкф на 12 в; Д — диод Д-226; R — любое проволочное регулируемое сопротивление на 1000 ом.
