В 1968 г. на Чемпионате страны в Риге уже применялись простые и довольно удачные приборы контроля времени, построенные латвийскими энтузиастами. В настоящее время коллегия судей Московской областной Федерации проводит работу по созданию целого комплекса приборов, удовлетворяющих всем современным требованиям. Авторами статьи построены и испытаны четыре прибора, конструктивно выполненных в виде переносных чемоданов из алюминиевого сплава Д-16М.

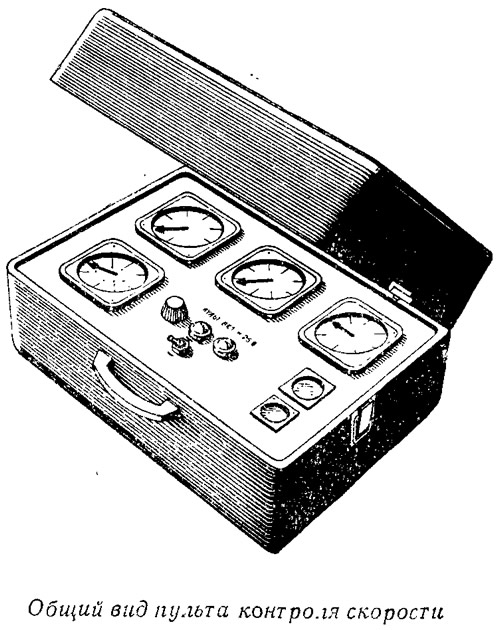

Пульт контроля скорости катера-буксировщика
Пульт, предназначенный для контроля скорости прохождения слаломной дистанции, может применяться также и на соревнованиях по прыжкам с трамплина. Отсчет времени производится четырьмя электросекуидомерами. Первые трое судей, находящиеся на створе входных ворот, засекают момент входа катера на дистанцию нажатием кнопок КН1, КН2, КН3 и запускают (каждый соответственно) три секундомера ЭС-1. ЭС-2, ЭС-3; трое других судей па створе выходных ворот нажатием кнопок КН4, КН5, КН6 останавливают эти секундомеры в момент выхода катера. Длина кабеля, соединяющего кнопки у входных и выходных ворот с пультом, зависит от места установки пульта. Практически она равна 300 м.
Имеется логическая схема подсчета — без вмешательства судьи на пульте — некоторого среднего времени прохождения дистанции, для чего используется четвертый электросекундомер ЭС-4. Запуск ЭС-4 происходит в момент любого второго последовательного замыкания КН1 — КН3, а остановка — в момент любого второго замыкания кнопок КН4 — КН6.
Рассмотрим пример. При пересечении катером входных ворот кнопки были нажаты в последовательности КН2, КН1, КН3. При нажатии кнопки КН2 сработало реле Р3 и своими двумя контактами подготовило цепь включения тока на ЭС-4. Следующая по времени нажатия кнопка КН1 включила реле Р1, которое своим контактом и замкнуло цепь запуска ЭС-4. При выходе катера кнопки были замкнуты в другом порядке: КН6, КН4, КН5; секундомер ЭС-4 остановился в момент разрыва параллельной цепочки контактами реле Р6, Р2.
Пульт включается в сеть переменного тока напряжением 220 в. Применены следующие детали: P1÷Р6 — реле типа ТКЕ; Д1÷Д4 — диоды типа Д215; Тр — понижающий трансформатор 220/30; Л1 — лампа неоновая типа ТН-02; R1 — резистор типа МЛТ-2 (120 ком); Л2 — лампа сигнальная СМ-30: ЭС-1÷ЭС-4 — электросекундомеры ПВ-53Щ; В1 — тумблер ТВ1-2; электроразъемы 2РМ14Б4Ш1В1 и 2РМ18Б7Г1В1.
Габариты прибора 450x320x180.

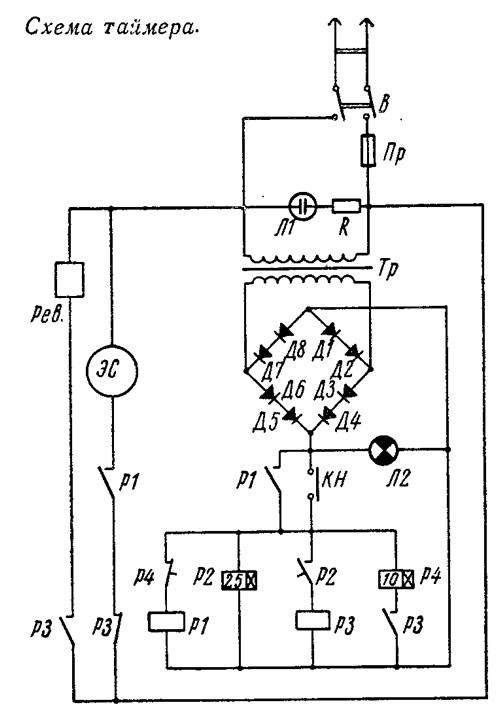

Автоматический таймер
Таймер предназначен для точного отсчета 20-секундного интервала при фигурном катании. Принцип действия его заключается в следующем.
В момент начала прохождения фигуристом полудистанции судья-секундометрист нажимает на пульте кнопку КН и примерно через секунду отпускает. В результате срабатывает реле Р1 и запускается реле времени Р2. 1-й нормально замкнутый контакт реле Р1 шунтирует кнопку КН, а 2-й — запускает контрольный электросекундомер. Через 20 сек. реле времени Р2 срабатывает и своим нормально разомкнутым контактом включает реле Р3, которое производит следующие операции:
- 1-й нормально разомкнутый контакт замыкает цепь ревуна, подающего звуковой сигнал об окончании 20-секундного времени прохождения полудистанции;
- нормально замкнутый контакт разрывает цепь электросекундомера ЭС, последний останавливается и по показанию электросекундомера судья-секундометрист контролирует 20-секундный интервал;
- 2-й нормально разомкнутый контакт замыкает цепь реле времени Р4, которое настраивается на желаемую длительность звукового сигнала. Нормально замкнутый контакт реле Р4 разрывает цепь реле Р1, последнее отпускается и, снимая своим контактом шунтирование кнопки КН, приводит схему в исходное состояние, выключая звуковой сигнал.
Схема питается от сети переменного напряжения 220 в.
Применены следующие детали; Д1÷Д8 — диоды Д215; Р1 и Р3 — реле РЭС-9; Р2 и Р4 — электромеханические реле времени ЭМРВ-27В; Тр — трансформатор понижающий 220/30; В — тумблер ТВ1-2; Л1 — неоновая лампа ТН-0,2; Л2 — лампа сигнальная СМ-30; R — сопротивление МЛТ-2 (120 ком); Рев. — сигнальный ревун, применяемый на электрических подстанциях; ЭС — электросекундомер ПВ-531Д.
В следующих номерах сборника будут опубликованы схемы телефонного пульта для оперативного управления работой судейской коллегии и цифрового табло для мгновенной передачи информации от судей иа визирах к судьям на планшете, производящим вычисление длины прыжка с трамплина.
